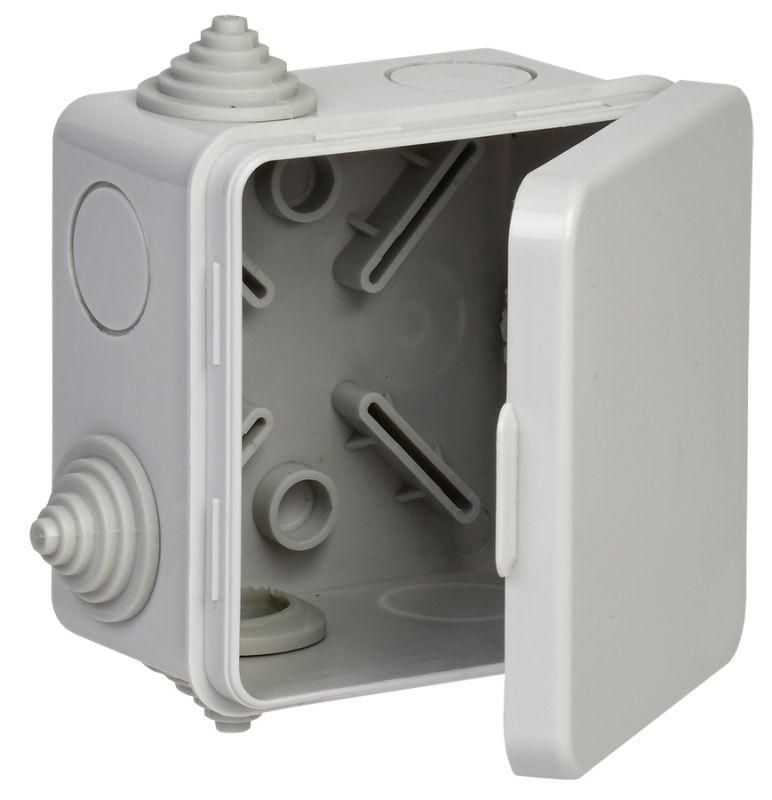

Коробка распаячная КМ41238 для открытой проводки соткидной крышкой 80х80х50мм IP54 (RAL 7035, 7 гермовводов) IEK - UKO31-080-080-050-K03-54

Коробка распаячная IEK (ИЭК) артикул uko31-080-080-050-k03-54 - компактный элемент для открытой проводки, обеспечивающий безопасное соединение и защиту кабельных ответвлений. Подходит для установки в условиях повышенной запылённости и влажности благодаря защищённой конструкции.

Назначение и область применения

Коробка распаячная IEK (ИЭК) артикул uko31-080-080-050-k03-54 используется для разветвления и соединения электрических проводов и кабелей при открытой прокладке. Обеспечивает доступ к точкам коммутации, защищает соединения от внешних воздействий и служит узлом в системе электрической канализации - совместима с жёсткими и гофрированными трубами. Применяется внутри помещений и на открытом воздухе, где есть риск попадания пыли и брызг воды.

Технические характеристики

• Габариты: 80×80×50 мм - компактный формат для ограниченного пространства
• Количество вводов: 7 шт. - позволяют подключить несколько кабелей одновременно
• Диаметр ввода: 19 мм - соответствует стандартным трубам и гофре
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию вредного количества пыли) и от брызг воды с любого направления
• Материал: полипропилен - прочный, химически стойкий, безгалогенный (HF), не выделяет токсичных веществ при нагреве
• Цвет: серый (RAL 7035) - универсальный, не выгорает на солнце
• Температурный режим: от –25 C до +40 C - работает в холодных и умеренных климатических зонах
• Номинальное напряжение изоляции: 450 В - рассчитана на бытовые и промышленные сети до 400 В переменного тока
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Пломбируемость: да - возможность опломбирования для предотвращения несанкционированного вскрытия

Совместимость и монтаж

Коробка распаячная IEK (ИЭК) артикул uko31-080-080-050-k03-54 монтируется на стену или потолок с помощью крепёжных отверстий в основании. Установка выполняется после прокладки труб - вводы проходят через ступенчатые мембранные сальники, которые плотно фиксируют кабели и исключают их вытягивание. Ввод с тыльной стороны позволяет удобно организовать маршруты кабелей без перегрузки передней части корпуса. Крышка крепится на защёлках - открывается одним движением, не требует инструментов. Для надёжности рекомендуется использовать сальники с подходящим внутренним диаметром - не более 19 мм.

Безопасность и стандарты

Коробка распаячная IEK (ИЭК) артикул uko31-080-080-050-k03-54 соответствует требованиям безопасности для электроустановок в условиях с высокой влажностью и пылью. Материал полипропилена - безгалогенный, что снижает опасность образования ядовитых газов при возгорании. Напряжение изоляции 450 В обеспечивает безопасную работу в сетях до 400 В. Возможность пломбировки соответствует нормам контроля доступа к распределительным узлам.

Преимущества

• Удобная откидная крышка с защёлками - быстрый доступ к кабелям без демонтажа
• Семь вводов - достаточное количество для сложных ответвлений без необходимости установки нескольких коробок
• Высокая степень защиты IP54 - можно применять вне помещений, в цехах, на улице, в подъездах
• Плотные мембранные сальники - фиксируют кабели, предотвращают просачивание влаги и пыли
• Полипропиленовый корпус - устойчив к коррозии, механическим повреждениям и агрессивным средам

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Работает только в температурном диапазоне –25…+40 C - не подходит для экстремально холодных регионов зимой или в парильнях
• Максимальный диаметр кабеля - 19 мм; использование крупногабаритных проводов потребует доработки вводов
• Не рассчитана на силовые токи выше 450 В - для высоковольтных линий требуется другая аппаратура

Примеры использования

• Разветвление питания на светильники в коридоре многоквартирного дома
• Подключение датчиков движения и реле на фасаде здания
• Объединение кабелей от трёх станков к одной групповой линии в цеху
• Монтаж точки подключения для наружного видеонаблюдения
• Замена старой распаечной коробки в сыром подвале с сохранением существующих вводов

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и сальника - не используйте слишком толстые провода, чтобы не нарушить герметичность
• При установке на улице ориентируйте вводы вниз, чтобы влага не скапливалась внутри
• При пломбировании используйте специальные пластиковые пломбы - они не повреждают корпус и легко фиксируются
• При замене старой коробки - выбирайте аналогичный размер (80×80×50 мм), чтобы не менять расположение труб
• Для частого обслуживания - убедитесь, что рядом достаточно места для открытия крышки (минимум 10–15 см свободного пространства)
