Коробка распределительная о/п 80х80х50мм, крышка, IP54, 7вх. | SQ1401-0112 TDM

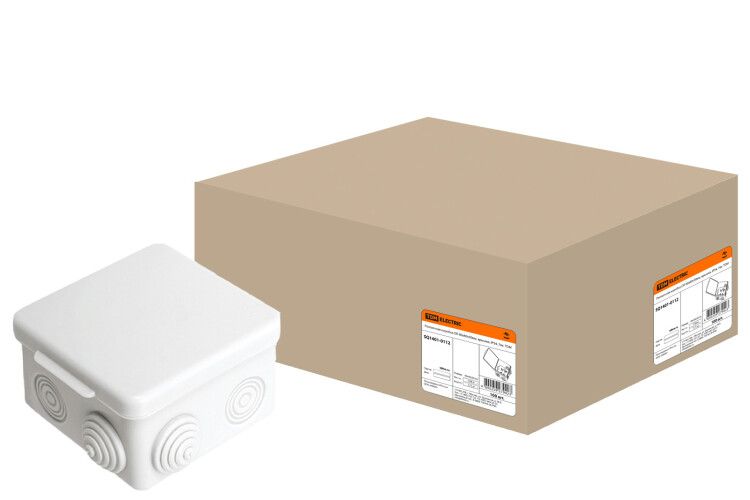

Распаячная коробка TDM ELECTRIC sq1401-0112 - компактный пластиковый корпус с защелкивающейся крышкой и восемью вводами, предназначенный для безопасного соединения и распределения электрических проводов в условиях повышенной запыленности и влажности. Коробка соответствует степени защиты IP54 и NEMA 4, подходит для настенного и потолочного монтажа.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0112 используется для разветвления и соединения электрических цепей внутри помещений и на улице. Подходит для монтажа в местах, где требуется защита от пыли, брызг воды и механических повреждений. Часто применяется в системах автоматизации, на производстве, в бытовых и коммерческих зданиях - например, рядом с оборудованием, освещением, датчиками или силовыми щитами.

Технические характеристики

• Габариты: 80×80×50 мм - компактный размер для ограниченного пространства
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон); NEMA 4 (влагонепроницаемость, защита от внешних условий)
• Количество вводов: 8 - семь основных и один дополнительный с тыльной стороны
• Тип ввода: ступенчатый мембранный сальник - позволяет фиксировать кабели диаметром до 20 мм с герметичным уплотнением
• Материал корпуса: ПВХ (поливинилхлорид) - прочный, не содержащий галогенов, устойчивый к УФ-излучению и перепадам температур
• Номинальное напряжение изоляции: 380 В - рассчитана на работу в сетях до 380 В переменного тока
• Цвет: серый - совместим с большинством промышленных решений
• Тип изготовления: литьевой - однородная структура, высокая точность формования

Совместимость и монтаж

Коробка монтируется на стену или потолок с помощью крепежных отверстий в корпусе. Для фиксации используются саморезы или дюбеля - в комплект не входят. Кабели заводятся через ступенчатые сальники, которые плотно обжимают изоляцию провода, предотвращая проскальзывание и попадание влаги. Крышка закрывается вручную - без инструментов, за счет надежной защелкивающейся системы, характерной для бренда TDM ELECTRIC. Ввод с тыльной стороны позволяет организовать проход кабеля без вскрытия корпуса - удобно при модификациях сети.

Безопасность и стандарты

• Соответствует требованиям IP54 и NEMA 4 - гарантирует безопасную эксплуатацию во влажных и пыльных средах
• Материал ПВХ не содержит галогенов - при возгорании не выделяет токсичных паров, соответствует экологическим нормам
• Устойчивость к атмосферным воздействиям - допускает использование вне помещений при соблюдении правильного монтажа

Преимущества

• Крышка защелкивается одним движением - не требует болтов, шурупов или инструментов для доступа
• Ступенчатые сальники обеспечивают двойную герметизацию: удерживают кабель и исключают проникновение влаги
• Пластиковая конструкция не подвержена коррозии, легче металлических аналогов
• Высокая степень защиты делает её подходящей для замены старых коробок в сложных условиях

Ограничения применения

• Не предназначен для прямого контакта с открытыми пламенем или высокими температурами (>+60C длительно)
• Максимальный диаметр кабеля - 20 мм; более толстые жилы не войдут в сальники
• Не рекомендуется использовать в помещениях с постоянными химическими испарениями (например, в химических лабораториях)
• Пластиковый корпус менее ударопрочен, чем металлический - избегайте механических нагрузок при монтаже

Примеры использования

• Разветвление питания для светильников в коридоре офисного здания
• Подключение датчиков движения на фасаде здания
• Объединение проводов от нескольких станков в одном месте производства
• Место перехода между внутренней и наружной электропроводкой

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны подходить под сальники (до 20 мм)
• При использовании на улице направляйте вводы вниз, чтобы влага не скапливалась внутри
• Не затягивайте кабели слишком сильно - это может повредить изоляцию и нарушить герметичность
• При необходимости замены кабеля можно просто открыть крышку - не придется демонтировать всю коробку
• Артикулы sq14010112 и sq1401-0112 - это один и тот же продукт; различия в записи не влияют на функциональность
