Коробка распределительная КМР-040-038 с крышкой (65х40) 4 мембр. Ввода чёрная IP54 | plc-kmr-040-038-b EKF

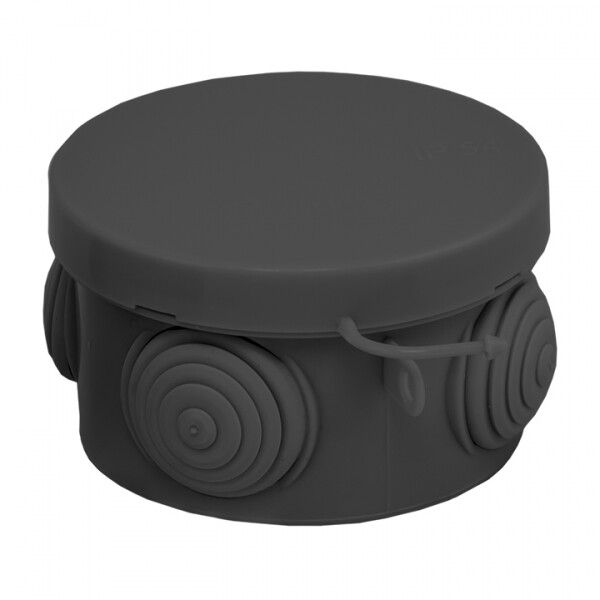

Коробка распределительная EKF PROxima plc-kmr-040-038-b - компактное решение для защиты точек соединения кабелей в условиях повышенной запыленности и влажности. Черная круглая коробка с четырьмя мембранными вводами и степенью защиты IP54 подходит для наружного и внутреннего монтажа в системах силовой и слаботочной проводки.

Назначение и область применения

Коробка распределительная EKF PROxima plc-kmr-040-038-b используется для организации безопасных и доступных мест соединения кабельных жил: клеммников, колпачков СИЗ, ответвлений проводов. Применяется в системах освещения, управления оборудованием, слаботочных сетях (телефония, сигнализация, домофон) и силовых цепях до 400 В. Подходит для установки внутри помещений и на улице благодаря защите IP54 и всепогодному исполнению.

Технические характеристики

• Форма: круглая, диаметр 65 мм
• Количество вводов: 4 шт. - ступенчатые мембранные сальники
• Материал корпуса: АБС-пластик
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Номинальное напряжение изоляции: 400 В
• Рабочий температурный диапазон: от -20 C до +40 C
• Цвет: черный
• Тип крышки: непрозрачная, фиксируется защелками
• Способ крепления: настенно-потолочный (на стену, потолок, лоток)
• Содержание галогенов: да - материал содержит хлор и другие галогены

Совместимость и монтаж

Мембранные вводы позволяют герметично подключить гофрированные, гладкие или армированные трубы диаметром до 16 мм. Для монтажа используйте саморезы или дюбели через крепежные отверстия на корпусе. Крышка легко открывается и закрывается без инструментов - достаточно надавить на защелки. Убедитесь, что диаметр вводимых труб соответствует допустимому - перегрузка вводов снижает уровень защиты IP54.

Безопасность и стандарты

Коробка распределительная EKF PROxima plc-kmr-040-038-b соответствует требованиям ГОСТ Р 50044.1–92 и IEC 60670-1 для распределительных коробок. Номинальное напряжение 400 В позволяет использовать её в бытовых и промышленных сетях переменного тока. Защита IP54 гарантирует работу в помещениях с высокой влажностью (сауны, подвалы) и на открытых площадках при условии отсутствия прямого струйного воздействия воды.

Преимущества

• Удобная защелкивающаяся крышка - быстрый доступ к соединениям без инструментов
• Герметичные мембранные вводы обеспечивают надежную фиксацию труб и сохраняют степень защиты даже после многократного демонтажа
• АБС-пластик устойчив к ударным нагрузкам и химическим воздействиям
• Черный цвет маскирует загрязнения и хорошо сочетается с большинством поверхностей
• Экономичное решение - замена дорогостоящего металлического корпуса при аналогичной защите

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP54 не обеспечивает защиту от струйного давления или подводного положения
• Рабочая температура выше +40 C может вызвать деформацию АБС-пластика - не рекомендуется для установки рядом с нагревательными элементами
• Содержание галогенов делает материал менее подходящим для помещений с особыми требованиями к экологической безопасности (например, медицинские учреждения, детские сады)
• Не совместим с трубами диаметром более 16 мм - попытки насильственного введения увеличенных труб нарушают герметичность

Примеры использования

• Подключение светильника на фасаде здания - скрытая проводка в гофре, ввод в коробку, соединение с кабелем питания
• Разветвление сети для системы видеонаблюдения в подъезде - несколько камер подключены через одну коробку
• Обустройство точки подключения розетки в ванной комнате - защита от брызг и пара
• Монтаж выключателя на улице - коробка служит переходом между наружной гофрой и внутренней проводкой

Практические советы

• Перед монтажом проверьте, чтобы все вводы были плотно затянуты - даже один неплотно установленный сальник снижает защиту IP54
• При использовании нескольких кабелей в одном вводе - суммарный диаметр не должен превышать 16 мм
• Для удобства обслуживания оставляйте свободное место внутри коробки - не перегружайте ее большим числом клемм
• При установке на вертикальной поверхности ориентируйте вводы вниз - это предотвращает скопление влаги внутри
• Не используйте коробку в качестве основания для тяжелого оборудования - она рассчитана только на защиту проводки, а не на несущую роль
