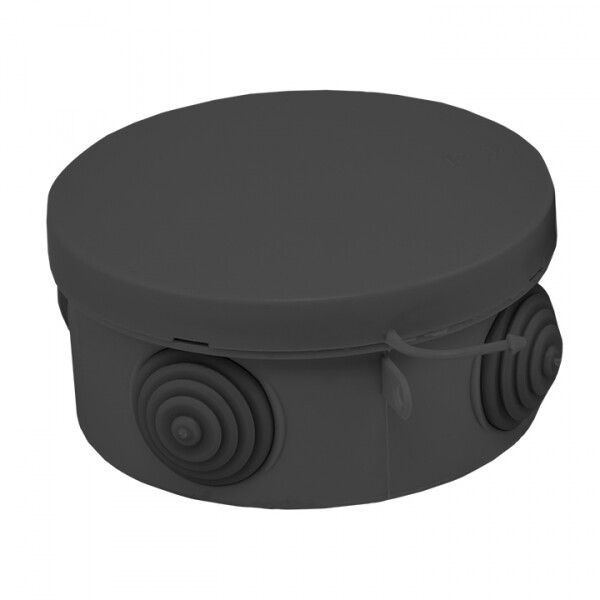

Коробка распределительная КМР-040-039 с крышкой (85х40) 4 мембр. ввода чёрная IP54 | plc-kmr-040-039-b EKF

Коробка распределительная EKF PROxima plc-kmr-040-039-b - компактное решение для защиты точек соединения кабелей в условиях повышенной запыленности и влажности. Чёрный круглый корпус с четырьмя мембранными вводами и степенью защиты IP54 подходит для наружного и внутреннего монтажа в системах силовой и слаботочной проводки.

Назначение и область применения

Коробка распределительная EKF PROxima plc-kmr-040-039-b используется для организации безопасных соединений кабельных жил: клеммников, колпачков СИЗ, разъёмов. Применяется там, где требуется защита от пыли, брызг воды и случайных механических воздействий. Подходит для монтажа на стенах, потолках, лотках в помещениях и на улице. Часто встречается в системах управления освещением, автоматизации, телекоммуникациях, на производстве и в бытовых сетях.

Технические характеристики

• Форма: круглая, диаметром 85 мм
• Глубина: 40 мм
• Количество вводов: 4 шт. - ступенчатые мембранные сальники
• Материал: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но достаточна для большинства условий) и брызг воды со всех сторон
• Номинальное напряжение изоляции: 400 В - допустимо для сетей 220/380 В
• Рабочий температурный диапазон: от –20 C до +40 C
• Цвет: чёрный
• Крышка: непрозрачная, фиксируется защёлками
• Всепогодность: да - рассчитана на использование вне помещений
• Содержание галогенов: есть - при пожаре выделяются токсичные вещества, не рекомендовано для мест с высокими требованиями к экологической безопасности

Совместимость и монтаж

Мембранные вводы позволяют легко протянуть через них гофрированные, гладкие или армированные трубы диаметром до 16–18 мм. Крепление осуществляется на стену, потолок или металлический лоток с помощью саморезов или дюбелей - в корпусе предусмотрены места для крепежа. Крышка плотно защёлкивается, не требует инструментов для открывания. Для доступа к внутренним соединениям достаточно отжать защёлки и снять крышку. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам для защиты от внешних факторов. Номинальное напряжение 400 В гарантирует безопасную работу в бытовых и промышленных сетях. Однако материал содержит галогены - не подходит для объектов с особыми требованиями к пожарной безопасности (например, метро, больницы, детские учреждения). Не предназначен для постоянного погружения в воду или работы при температурах ниже –20 C.

Преимущества

• Удобная защёлкивающаяся крышка - быстрый доступ без инструментов
• Высокая степень защиты IP54 - надёжная работа в сырых и пыльных средах
• Универсальные мембранные вводы - совместимы с различными типами труб
• Легкий вес и компактность - удобно монтировать в ограниченном пространстве
• Экономичное решение - снижает затраты на организацию распределительных узлов

Ограничения применения

• Не использовать при температурах ниже –20 C - пластик становится хрупким
• Не подходят для помещений с высокими требованиями к экологии (где запрещён выпуск галогенов при горении)
• Не предназначена для прямого контакта с открытым пламенем или высокотемпературным оборудованием
• Не следует использовать в качестве основного элемента для мощных нагрузок свыше 400 В - только для распределения и соединения

Примеры использования

• Подключение розеток и выключателей на фасаде здания
• Распределительный узел для слаботочных систем: видеонаблюдение, домофон, сигнализация
• Обвязка кабелей от частного дома к щитовой на столбе
• Соединение кабелей внутри технологических ниш на заводах
• Место сборки проводки в вентилируемых каналах и коробах

Практические советы

• Перед монтажом проверьте диаметр используемой трубы - он должен подходить под вводы (до 18 мм), иначе не получится добиться нужной степени защиты IP54
• При использовании нескольких кабелей в одном вводе - не перегружайте сальник; лучше распределить нагрузку между несколькими вводами
• При монтаже на улице ориентируйте крышку вниз, чтобы исключить скопление влаги
• Не забудьте оставить запас кабеля внутри коробки - минимум 10–15 см - для последующего ремонта
• Для замены или модернизации системы - можно просто открыть крышку, не демонтируя всю коробку
