Труба гофрированная ПНД d16мм с протяжкой черн. (уп.10м) IEK CTG20-16-K02-010-1

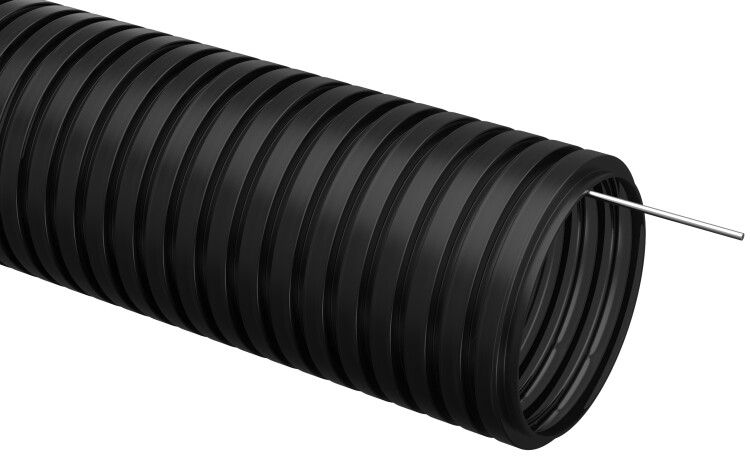

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (10 м) черная от IEK (ИЭК), артикул ctg20-16-k02-010-1, предназначена для безопасной прокладки проводов и кабелей в стяжках, штробах и других закрытых конструкциях. Благодаря гибкости и наличию протяжки, она упрощает монтаж даже в труднодоступных местах.

Назначение и область применения

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (10 м) черная используется для скрытой прокладки электрических коммуникаций: силовых, слаботочных и информационных кабелей. Подходит для установки в жилых домах, офисах, больницах, школах и производственных объектах при новом строительстве или ремонте. Применяется внутри стен, полов и потолков - там, где требуется защита кабеля от механических повреждений и внешней среды.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,8 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Материал: полиэтилен низкого давления (ПНД) - прочный, химически стойкий, не выделяет токсины
• Длина бухты: 10 метров - удобна для однократного монтажа в одном участке
• Цвет: черный - маскируется в бетоне и штукатурке, устойчив к УФ-излучению
• Температура эксплуатации: от –40 C до +90 C - работает в холодных и нагреваемых зонах
• Прочность при сжатии: 320 Н - выдерживает нагрузку от заливки бетоном и уплотнением
• Степень защиты IP40 - предохраняет от твердых частиц размером более 1 мм, но не от воды
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Пожаробезопасность: распространяет горение - не самозагасающая, требует осторожного применения рядом с источниками тепла
• Не содержит галогенов - при возгорании не выделяет едких газов
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (10 м) черная совместима со всеми типами кабелей: NYM, VVG, FTP, UTP, а также с медными и алюминиевыми жилами. Протяжка (шнуровая нить) уже встроена - её можно использовать для затяжки кабеля через всю трубу. Монтаж выполняется вручную: труба легко гнётся, не требует специальных инструментов. Для фиксации используйте пластиковые хомуты или крепления на расстоянии не более 1 м друг от друга. Не применяйте для открытой прокладки вне помещений - хотя материал устойчив к УФ, он не предназначен для длительного воздействия солнца.

Безопасность и стандарты

Труба соответствует ТУ 2248-002-18461115-2010. Отличается отсутствием галогенов - снижает риск образования ядовитых паров при перегреве. Однако важно помнить: степень защиты IP40 не обеспечивает герметичность, поэтому не используется во влажных зонах (ванная, баня, подвалы с постоянной сыростью). Также труба не является огнеупорной - при пожаре способна гореть, что требует соблюдения норм противопожарной безопасности.

Преимущества

• Легко гнётся - проходит через изгибы и узкие каналы без усилий
• Протяжка в комплекте - экономит время при прокладке кабелей
• Высокая устойчивость к деформациям - сохраняет форму после укладки в бетон
• Не боится влаги внутри конструкции - подходит для стяжек и штроб
• Устойчива к химическим веществам - не реагирует на цемент, известь, растворители
• Долгий срок службы - 25 лет при правильном монтаже

Ограничения применения

• Не допускается использование в условиях постоянного контакта с водой - IP40 не защищает от брызг и влаги
• Не подходит для открытой прокладки на улице - хоть и устойчива к УФ, но не имеет усиленной оболочки для экстремальных условий
• Не является огнестойкой - нельзя применять в зонах с высокой температурой (рядом с печами, котлами, нагревательными элементами)
• Не рассчитана на значительные ударные нагрузки - например, в местах, где возможны падения тяжелых предметов
• Не следует использовать для прокладки кабелей с мощностью выше 2,5 кВт без учета теплоотвода - возможен перегрев

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стяжке пола
• Скрытая прокладка сетевых кабелей (Ethernet) между этажами в штробах стен
• Защита слаботочных линий (телефон, сигнализация, видеонаблюдение) в панельных домах
• Монтаж освещения в потолочных нишах с последующей заделкой штукатуркой
• Обустройство электропроводки в новых квартирах при капитальном ремонте

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (10,8 мм) был больше суммарного диаметра всех кабелей - иначе будет сложно протянуть
• Не перегибайте трубу резко - радиус изгиба должен быть не менее 5×диаметра трубы (≈8 см)
• Если кабель тяжело протягивается, смажьте его мылом или воском - это снизит трение
• При работе в бетоне убедитесь, что труба полностью покрыта раствором - иначе при усадке возможны трещины
• Для длинных маршрутов разбейте участок на секции по 10 м - так проще работать с протяжкой
• Артикул ctg20-16-k02-010-1 - идеально сочетается с фитингами серии ELASTA от IEK для герметизации входов в коробки
