Коробка распределительная КР 100х100х44 о/п с клем. колодкой белая IP40 | SQ1401-0210 TDM

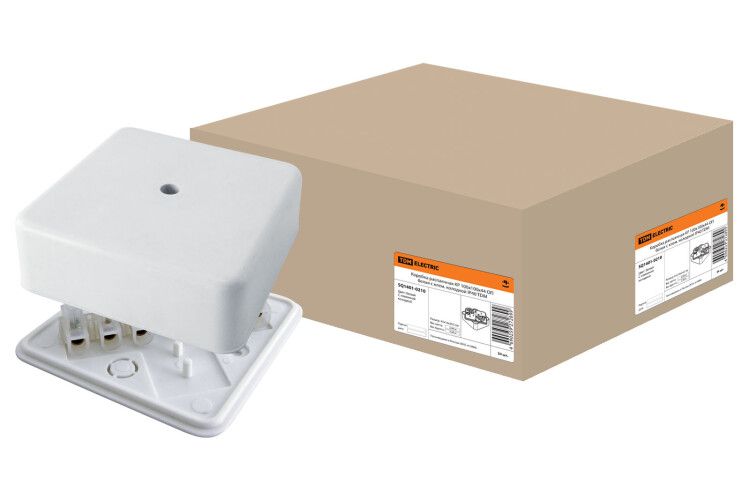

Коробка распаячная TDM ELECTRIC sq1401-0210 — компактный корпус из пластика с встроенной клеммной колодкой для безопасного соединения проводов в открытых электромонтажных системах. Подходит для слаботочных и силовых цепей до 230 В, особенно там, где нужна надёжная фиксация и доступ к контактам.

Назначение и область применения

Коробка распаячная TDM ELECTRIC sq1401-0210 используется для организации точек соединения проводов в электрических сетях. Её применяют при монтаже освещения, автоматических систем управления, бытовой и промышленной электроаппаратуры. Клеммная колодка внутри позволяет выполнять ответвления, подключения и ремонт без пайки. Коробка рассчитана на открытую установку — её можно закрепить на стене, щите или другом твёрдом основании.

Технические характеристики

• Габариты: 100×100×44 мм — компактный размер для ограниченного пространства
• Степень защиты: IP40 — защита от твёрдых частиц крупнее 1 мм, но не от воды
• Номинальное напряжение изоляции: 230 В — подходит для бытовых и промышленных сетей 220–240 В
• Максимальное сечение провода: 4 мм² — совместима с медными жилами до этого размера
• Количество клемм: 6 — хватает для нескольких соединений, включая перемычки
• Количество вводов: 4 — четыре точки для входа кабеля через монтажный канал
• Рабочий температурный диапазон: от –25 °C до +40 °C — не рекомендуется для улицы или холодных помещений ниже –25 °C
• Материал: полистирол (ПС) — прочный, не поддерживающий горение, без галогенов
• Цвет: белый — хорошо сочетается с интерьером и легко заметен при обслуживании
• Степень защиты NEMA 2 — аналог IP40, защищает от попадания пальцев и мелкого мусора

Совместимость и монтаж

Коробка распаячная TDM ELECTRIC sq1401-0210 предназначена для монтажа на поверхность. Установка выполняется с помощью саморезов или дюбелей через крепёжные отверстия на задней стенке. Вводы кабелей реализованы через монтажный кабель-канал — необходимо заранее подготовить соответствующий канал или использовать совместимые элементы системы. Крышка фиксируется винтами — обеспечивает плотное прилегание и предотвращает случайное открывание. На внутренней стороне крышки есть насечки: они позволяют аккуратно вырезать отверстие под нужный диаметр кабеля, не повредив изоляцию.

Безопасность и стандарты

Коробка изготовлена из полистирола без галогенов — при возгорании не выделяет токсичных паров. Соответствует требованиям стандарта EN 50102 по ударопрочности. Номинальное напряжение 230 В и степень защиты IP40 обеспечивают безопасную работу в помещениях с нормальной влажностью. Не предназначен для использования во взрывоопасных средах или местах с постоянным воздействием жидкости.

Преимущества

• Интегрированная клеммная колодка экономит время при монтаже — не нужны отдельные клеммы
• Винтовое крепление крышки гарантирует долговременную герметичность и безопасность
• Пластиковый корпус не проводит ток, устойчив к коррозии и механическому износу
• Наличие насечек на крышке упрощает адаптацию под разные типы кабелей
• Белый цвет снижает риск перепутать с другими коробками при обслуживании

Ограничения применения

• IP40 не защищает от брызг и влаги — нельзя использовать в сырых помещениях, на улице или рядом с источниками воды
• Рабочая температура выше –25 °C — не подходит для неотапливаемых объектов зимой
• Максимальное сечение провода 4 мм² — не годится для мощных линий (например, вводов в дом или двигателей >1.5 кВт)
• Только открытая установка — не предусматривается встраивание в стену
• Отсутствие термостойкого покрытия — не рекомендовано для высоких температур (>40 °C) или рядом с нагревательными приборами

Примеры использования

• Подключение светильников в офисном помещении
• Разветвление цепей управления вентиляцией
• Объединение проводов от датчиков в системе автоматизации
• Завершение участка кабель-канала перед переходом на оборудование
• Локальное соединение проводов в шкафу управления

Практические советы

• Перед монтажом проверьте, что сечение вашего провода не превышает 4 мм² — иначе возможен перегрев контактов
• Используйте насечки на крышке для точного выреза отверстия под кабель — это сохраняет целостность изоляции
• Не используйте коробку в качестве замены распределительного щита — она лишь для локальных соединений
• При работе в условиях пыли регулярно проверяйте состояние вводов — IP40 не препятствует накоплению пыли внутри
• Для лучшего теплоотвода не заполняйте все 6 клемм одновременно — оставьте хотя бы одну свободной при нагрузке близко к максимуму
