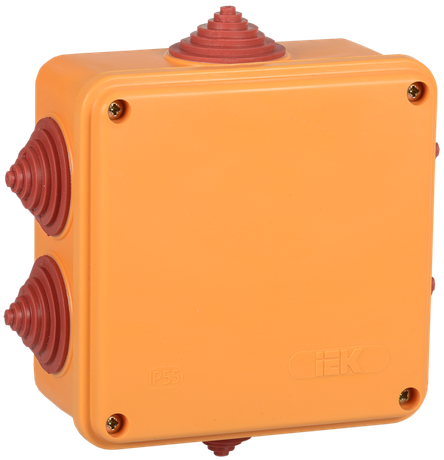

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 10мм2 IP55 6 вводов IEK - UKF30-100-100-050-4-10-09

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 10мм2 IP55 6 вводов от IEK предназначена для безопасного разветвления и защиты точек соединения проводов в зонах с повышенным риском возгорания. Эта модель обеспечивает сохранение работоспособности при пожаре и подходит для открытой прокладки кабелей в промышленных и общественных объектах.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 10мм2 IP55 6 вводов используется для монтажа электропроводки в помещениях с высокими требованиями к пожарной безопасности - например, на производствах, в тоннелях, элеваторах, котельных и других объектах с риском возгорания. Она защищает места соединения проводов от внешних воздействий и сохраняет целостность цепи при пожаре до 90 минут. Применяется для силовых и слаботочных сетей, где требуется надёжная изоляция и устойчивость к нагреванию.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для плотной установки в ограниченном пространстве;
• Материал: пластик с огнестойкими свойствами, соответствует классу горючести Г1;
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления;
• Максимальное сечение провода: 10 мм2 - позволяет подключить медные жилы до этого значения;
• Номинальное напряжение изоляции: 450 В - рассчитана на работу в сетях до 400 В переменного тока;
• Количество вводов: 6 - шесть ступенчатых мембранных сальников для фиксации кабелей;
• Количество клемм: 4 - внутренние соединительные элементы для ответвлений;
• Диапазон температур: от –40 C до +60 C - работает в суровых климатических условиях;
• Цвет: оранжевый - визуально выделяет устройство на фоне других элементов;
• Крепление крышки: винтовое - обеспечивает герметичность и возможность пломбировки;
• Пломбируемость: да - можно опечатать для предотвращения несанкционированного доступа;
• Содержание галогенов: да - материал содержит галогены, что снижает её экологическую безопасность при горении;
• Способ монтажа: открытая установка - крепится на стену или поверхность с помощью кронштейнов или саморезов.

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 10мм2 IP55 6 вводов совместима с кабелями и проводами до 10 мм2. Шесть ступенчатых сальников позволяют закрепить кабели различных диаметров - от 8 до 16 мм. Для монтажа используйте саморезы или крепёжные планки. Убедитесь, что кабели правильно запущены через сальники и затянуты - это гарантирует степень защиты IP55. Не допускайте перегрузки клемм: максимальное количество проводов на одну клемму - два, с учётом сечения не более 10 мм2 каждый. Коробка не предназначена для скрытой установки в стены или потолки.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 10мм2 IP55 6 вводов соответствует ГОСТ Р 53316-2009 - норме, регламентирующей сохранение работоспособности кабельных линий при пожаре. Класс огнестойкости E15–E90 означает, что изделие способно выполнять свои функции в течение 15–90 минут при воздействии открытого пламени. Однако наличие галогенов в материале увеличивает выделение токсичных газов при горении - это важно учитывать при проектировании систем в людных помещениях.

Преимущества

• Высокая огнестойкость - сохраняет целостность при пожаре, замедляет распространение огня;
• Защита IP55 - устойчива к пыли и брызгам воды, подходит для сырых и пыльных сред;
• Шесть вводов - удобна для многоканальных ответвлений без необходимости дополнительных переходников;
• Винтовое крепление крышки - прочное, долговечное, легко открывается для обслуживания;
• Пломбировка - позволяет контролировать доступ к соединениям, исключает вмешательство;
• Яркий оранжевый цвет - упрощает визуальный поиск и идентификацию в сложных системах.

Ограничения применения

• Не применяйте в помещениях с постоянным контактом с водой - IP55 не обеспечивает погружение;
• Запрещено использовать для кабелей с сечением больше 10 мм2 - возможен перегрев и повреждение клемм;
• Материал содержит галогены - не рекомендован для массового применения в метро, больницах, школах, где требуются безгалогенные решения (HF);
• Не предназначен для установки внутри стен или полов - только открытый монтаж;
• При температурах ниже –40 C возможна хрупкость материала - проверьте условия эксплуатации в холодных регионах.

Примеры использования

• Разветвление питания на участках конвейера в пищевой промышленности;
• Подключение датчиков и исполнительных механизмов на заводе с высокой пылеобразующей активностью;
• Объединение групп освещения в тоннеле метрополитена;
• Установка в котельной для распределения сигнала между терморегуляторами;
• Создание автономных цепей управления в энергоёмком оборудовании с риском перегрева.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и размера сальника - не все 6 вводов одинаково подходят для крупных кабелей;
• При использовании нескольких кабелей одного типа - равномерно распределите нагрузку по вводам, чтобы не перегружать одну сторону корпуса;
• После сборки обязательно протяните винты крышки - даже небольшая щель снижает уровень защиты IP55;
• Для длительной работы в условиях вибраций используйте дополнительную фиксацию кабелей рядом с коробкой - это снизит механическую нагрузку на сальники;
• Если проект требует безгалогенного решения - выбирайте аналоги с пометкой HF; эта модель IEK подходит там, где важнее огнестойкость, чем экология при горении.
