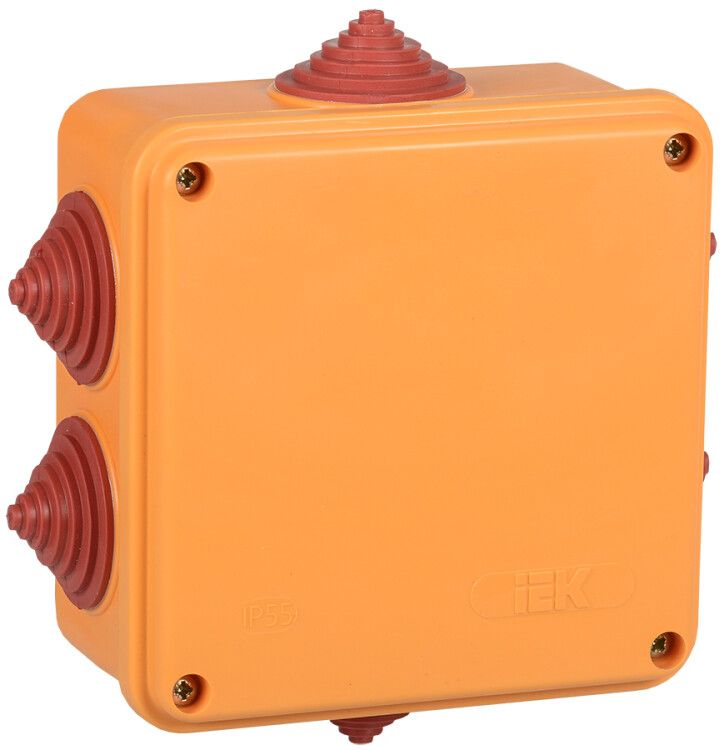

Коробка распаячная огнестойкая ПС 100х100х50мм 6P 6мм2 IP55 6 вводов IEK - UKF30-100-100-050-6-6-09

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 6 кв.мм IP55 6 вводов от IEK предназначена для безопасного разветвления проводов и кабелей в пожароопасных зонах. Она обеспечивает сохранение работоспособности цепей при пожаре, защищает соединения от пыли и воды, и соответствует требованиям нормативов для открытой прокладки.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 6 кв.мм IP55 6 вводов используется для организации точек ответвления и соединения проводов в помещениях с повышенным риском возгорания - например, на производствах, в складских комплексах, транспортных узлах и объектах ЖКХ. Применяется при открытой прокладке силовых и слаботочных кабелей там, где требуется сохранить целостность электросистемы во время пожара.

Технические характеристики

• Габариты: 100×100×50 мм - компактная форма для плотной установки;
• Материал корпуса: пластик с огнестойкими свойствами, соответствует классу горючести Е15–E90 по ГОСТ Р 53316-2009;
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления;
• Максимальное сечение провода: 6 мм2 - допустимо подключение медных жил до этого значения;
• Количество клемм: 6 штук, уже установлены внутри - готовы к подключению;
• Количество вводов: 6 - через ступенчатые мембранные сальники, позволяющие герметично ввести кабели различного диаметра;
• Номинальное напряжение изоляции: 450 В - рассчитана на работу в сетях до 400 В переменного тока;
• Диапазон температур: от –25C до +60C - работает в холодных и жарких условиях;
• Срок службы: 10 лет при соблюдении условий эксплуатации;
• Цвет: оранжевый - стандартизированная цветовая сигнализация для огнестойких устройств;
• Крышка: есть, фиксируется винтами, пломбируется - позволяет запечатывать доступ для контроля и предотвращения несанкционированного вскрытия;
• Содержание галогенов: да - материал выделяет токсичные вещества при горении, что важно учитывать при проектировании систем безопасности.

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 6 кв.мм IP55 6 вводов монтируется открытым способом на стену или другую поверхность с помощью крепёжных отверстий в основании. Для герметизации вводов используются встроенные ступенчатые мембранные сальники - они автоматически адаптируются под диаметр кабеля от 4 до 8 мм. Подключение проводов выполняется к уже установленным клеммам - не требует дополнительных элементов. Установка возможна в любых условиях, кроме постоянного воздействия прямого потока воды или погружения.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 6 кв.мм IP55 6 вводов сертифицирована по ГОСТ Р 53316-2009 - гарантирует сохранение функциональности кабельной линии в течение 15–90 минут при воздействии открытого пламени. Это делает её подходящей для систем аварийного освещения, пожарной сигнализации и других жизненно важных контуров. Высокая степень защиты IP55 снижает риск замыканий из-за пыли и влаги.

Преимущества

• Уже встроенная система клемм - экономит время на сборке;
• Пломбируемость - позволяет контролировать доступ и выполнять проверки;
• Огнестойкий материал - повышает надёжность системы при ЧП;
• Шесть вводов - удобно для многожильных кабелей и распределения сигналов;
• Оранжевый цвет - легко отличается от обычных коробок, ускоряет диагностику;
• Подходит для прокладки как силовых, так и слаботочных кабелей.

Ограничения применения

• Не предназначен для скрытой установки - только открытая прокладка;
• Материал содержит галогены - не рекомендуется для закрытых помещений с высокими требованиями к токсичности дыма (например, метро, больницы);
• Максимальное сечение провода - 6 мм2; более толстые кабели не войдут в клеммы;
• Не выдерживает длительного контакта с водой - не применяется в сырых помещениях с постоянными брызгами или затоплением;
• Рабочая температура выше +60C недопустима - не использовать рядом с нагревательными приборами без теплоизоляции.

Примеры использования

• Разветвление питания на участках конвейеров в пищевых цехах;
• Объединение кабелей пожарной сигнализации в производственных залах;
• Подключение датчиков и светильников аварийного освещения в парковках;
• Распределение электроэнергии между группами оборудования в логистических терминалах;
• Создание временной точки подключения на стройплощадках с высоким уровнем пыли.

Практические советы

• Перед монтажом проверьте диаметр кабелей - он должен попадать в диапазон 4–8 мм, чтобы сальники герметично их зажимали;
• При использовании нескольких кабелей одного типа - используйте одинаковые сечения, чтобы равномерно нагрузить клеммы;
• После подключения обязательно запломбируйте крышку - это обязательное требование для объектов с нормативным контролем;
• Не перегружайте клеммы - максимальное сечение 6 мм2 нельзя превышать даже при использовании двух жил в одной клемме;
• При необходимости замены - открутите винты крышки, не повредите мембраны сальников - они не меняются отдельно;
• Артикул ukf30-100-100-050-6-6-09 - единственный вариант этой модели в линейке IEK, другие аналоги имеют другой набор параметров.
