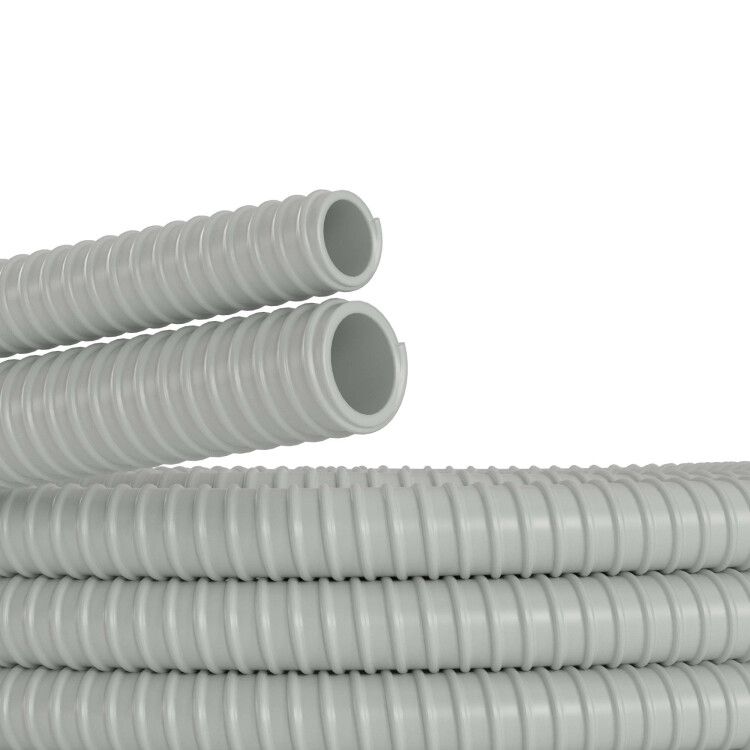

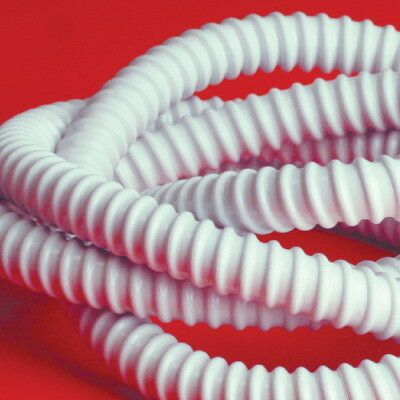

Труба армированная гибкая 10 мм (30м) - 57010 ДКС

Труба гибкая армированная ПВХ диаметр 10 мм (упаковка 30 м) от DKC (ДКС) - это армированная труба для прокладки электропроводки в условиях вибраций, высокой влажности и ограниченного пространства. Артикул 57010 входит в серию Express и предназначена для внутренней и открытой прокладки силовых и слаботочных сетей.

Назначение и область применения

Труба гибкая армированная ПВХ диаметр 10 мм (упаковка 30 м) используется для прокладки кабелей там, где требуется гибкость и устойчивость к механическим нагрузкам. Подходит для:

• монтажа проводки к движущимся механизмам - станкам, конвейерам, роботам;
• прокладки электросетей в местах с постоянными вибрациями;
• скрытой и открытой прокладки в помещениях и на фасадах зданий;
• соединения оборудования в монолитном бетоне, где невозможно использовать жесткие трубы;
• слаботочных систем - сигнализация, автоматика, управление.

Технические характеристики

• Наружный диаметр: 14,2 мм
• Внутренний диаметр: 10,1 мм
• Номинальный диаметр: 10 мм - позволяет протянуть кабели до 8–10 мм2 сечением
• Длина бухты: 30 метров - удобна для крупных объектов
• Материал: ПВХ с жесткой пластиковой спиралью внутри - обеспечивает прочность и гибкость
• Степень защиты IP65: защищает от пыли и струй воды - подходит для сырых помещений и открытых участков
• Температурный диапазон: от –5C до +60C - работает в холодных и теплых помещениях
• Устойчивость к УФ: да - не выгорает на солнце, безопасна для внешней установки
• Пожаробезопасность: не распространяет горение (ГОСТ Р 53313-2009)
• Разрывное усилие: 200 Н - выдерживает натяжение при монтаже
• Прочность на сжатие: 320 Н - не деформируется под давлением
• Статический радиус изгиба: 20 мм - минимальный допустимый радиус поворота
• Цвет: серый - соответствует стандартному цвету систем DKC
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабеля

Совместимость и монтаж

Труба гибкая армированная ПВХ диаметр 10 мм совместима с комплектующими серии Express: переходниками, муфтами, креплениями и корпусами Viva. Для монтажа:

• не требуются специальные инструменты - режется обычным ножом или ножницами;
• при изгибе соблюдайте минимальный радиус 20 мм - перегиб повредит спиральный каркас;
• протяжка кабеля выполняется через один конец - благодаря гладкой внутренней поверхности легко проходит даже несколько проводов;
• крепится хомутами или специальными клипсами серии Express - не рекомендуется фиксировать слишком часто, чтобы сохранить гибкость.

Безопасность и стандарты

• Соответствует ГОСТ Р 53313-2009 - самозагасаемый материал, не поддерживает пламя
• Защита IP65 - соответствие требованиям для помещений с повышенной влажностью и пылью
• Экологически безопасный ПВХ - без свинца и фталатов

Преимущества

• Высокая гибкость и упругость - легко адаптируется под сложную траекторию
• Армирование спиралью предотвращает сплющивание при укладке
• Устойчивость к старению - служит долго даже при частых изгибах
• Гладкая внутренняя поверхность - минимизирует риск повреждения изоляции кабеля
• Подходит как для силовых, так и для слаботочных сетей

Ограничения применения

• Не предназначен для прямого закладывания в бетон - нужна защита или использование жестких труб в таких случаях
• Не рассчитана на температуры ниже –5C - при замерзании становится хрупкой
• Не следует применять в средах с контактами с маслом, растворителями или агрессивными химикатами
• Не используется как основная несущая конструкция - не выдерживает значительных весовых нагрузок

Примеры использования

• Прокладка кабелей от ЧПУ станка к пульту управления - труба гибкая армированная ПВХ диаметр 10 мм повторяет движения механизма без потери целостности
• Монтаж освещения на конвейере в пищевой промышленности - IP65 защищает от мойки и пара
• Скрытая прокладка в штробы между плитами перекрытия - гибкость позволяет обходить коммуникации
• Открытая прокладка по фасаду административного здания - УФ-защита гарантирует долгий срок службы

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 10,1 мм; выбирайте кабель с наружным диаметром не более 8 мм
• Используйте смазку на конце кабеля при протяжке - особенно при длинных маршрутах
• Не используйте эту трубу вместо жесткой - она не заменяет PVC-каналы для прямых участков
• Храните бухту в сухом месте при комнатной температуре - избегайте длительного пребывания на солнце
• Для точного расчета длины учтите запас на изгибы - каждый поворот потребует дополнительно 15–20 см материала
