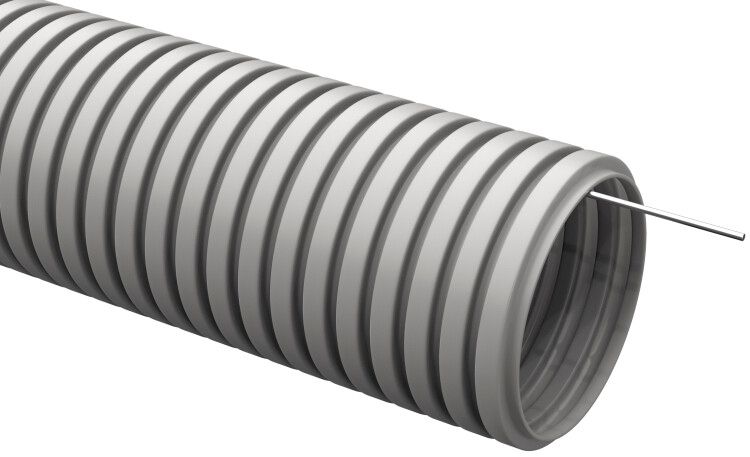

Труба гофрированная ПВХ d16мм с протяжкой сер. ELASTA (уп.25м) IEK CTG20-16-K41-025I

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (25 м) от IEK - это готовое решение для скрытой прокладки кабелей в стенах, перегородках и потолках. Артикул ctg20-16-k41-025i сочетает гибкость, прочность и наличие протяжки, что ускоряет монтаж и снижает риск повреждения проводов. Продукт из серии ELASTA рассчитан на долгую службу в условиях жилых и офисных помещений.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (25 м) предназначена для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для скрытой проводки в бетоне, кирпиче, гипсокартоне и других конструкциях. Используется в жилых домах, офисах, торговых центрах и промышленных объектах с невысокими механическими нагрузками.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,8 мм - позволяет пропускать кабели до 1–2 шт. сечением до 2,5 мм2
• Длина бухты: 25 метров - оптимальна для одной комнаты или участка трассы
• Материал: ПВХ - устойчив к влаге, химически инертен, не проводит ток
• Цвет: серый - совместим с большинством интерьеров и легко заметен при вскрытии стен
• Температурный режим: от –15 C до +60 C - подходит для всех типовых условий эксплуатации
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Прочность при сжатии: 320 Н - выдерживает давление от легких конструкций (например, штукатурки)
• Пожаробезопасность: не распространяет горение - самозатухающий материал
• Срок службы: 25 лет - при соблюдении температурного режима и отсутствии внешних повреждений
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (25 м) совместима с любыми кабелями, подходящими по диаметру: от слаботочных (LAN, TV, сигнализация) до силовых (VVGng, NYM). Гофра имеет встроенную протяжку - стальную нить, которая проходит через всю длину. Для монтажа достаточно закрепить один конец, продеть кабель через протяжку, затем затянуть его внутрь трубы. Не требуется использование переходников, муфт или фитингов при прямой прокладке. Установка возможна в каналах, штробах, пустотах плит перекрытия. Диаметр 16 мм идеально подходит для одиночной прокладки кабеля; для нескольких проводов рекомендуется проверить суммарный диаметр - он не должен превышать 60% внутреннего объема трубы.

Безопасность и стандарты

Труба выполнена из самозатухающего ПВХ, который не поддерживает горение - исключает распространение пламени при КЗ. Материал является хорошим диэлектриком, предотвращая контакт человека с токоведущими частями даже при повреждении изоляции кабеля. Соответствует ТУ 2248-002-18461115-2010. Степень защиты IP40 гарантирует защиту от твердых предметов, но не от влаги - не применяется во влажных помещениях (ванная, баня, улица).

Преимущества

• Наличие протяжки упрощает и ускоряет монтаж - не нужна отдельная стальная проволока
• Высокая гибкость позволяет прокладывать трассу с маленькими радиусами изгиба, минуя препятствия
• Защита от механических воздействий - предохраняет кабель от сплющивания при заделке в штробу
• Долгий срок службы - 25 лет при нормальных условиях
• Легкий вес и компактная бухта - удобно перевозить и хранить

Ограничения применения

• Не допускается применение на улице, в сырых помещениях (баня, бассейн) - IP40 не защищает от воды
• Не подходит для мест с высокой механической нагрузкой - например, под полом с тяжелыми оборудованием или в проходных зонах
• Не следует использовать в системах с постоянным нагревом выше +60 C - материал теряет форму
• Не предназначен для прокладки в земле - отсутствует защита от коррозии и давления грунта
• Внутренний диаметр 10,8 мм ограничен - не подходит для многожильных кабелей сечением более 4 мм2

Примеры использования

• Прокладка сети освещения в квартире - от щита до точечных светильников
• Скрытая проводка для розеток в кирпичной стене
• Подключение видеокамер и датчиков безопасности в гипсокартонном потолке
• Прокладка LAN-кабеля между этажами в пустотах перекрытия
• Обустройство проводки в офисных перегородках

Практические советы

• Перед монтажом проверьте, чтобы кабель свободно проходил через внутренний диаметр 10,8 мм - лучше выбрать кабель с наружным диаметром не более 9 мм
• При прокладке в штробе используйте пластиковые хомуты для фиксации каждые 50–70 см - это предотвратит провисание
• Не растягивайте протяжку слишком сильно - она может порваться, особенно при резких изгибах
• Если необходимо разрезать трубу - используйте острые ножницы, не деформируйте гофру
• Для длинных трасс (>15 м) с несколькими изгибами - заранее подготовьте запас протяжки, чтобы не потерять ее при затяжке
• Артикул ctg20-16-k41-025i - это продукт серии ELASTA от IEK, поэтому совместим с другими элементами этой линейки: соединителями, коробками и клеммами
