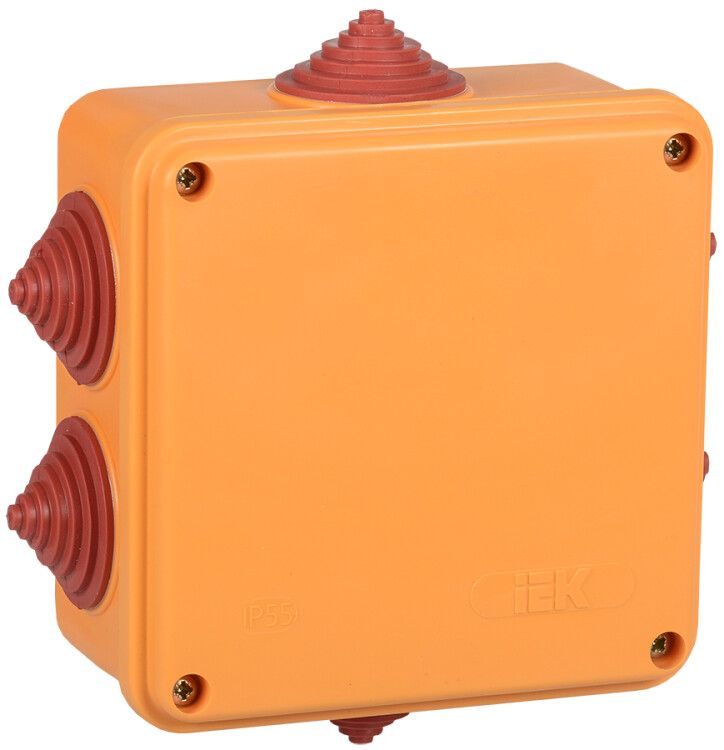

Коробка распаячная огнестойкая ПС 100х100х50мм 6P 4мм2 IP55 6 вводов IEK - UKF30-100-100-050-6-4-09

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 4 мм2 IP55 6 вводов от IEK предназначена для безопасного разветвления проводов в пожароопасных зонах. Устройство обеспечивает сохранение работоспособности при пожаре, защищает от пыли и воды, и оснащено встроенными клеммами для надёжного соединения. Артикул ukf30-100-100-050-6-4-09 соответствует требованиям ГОСТ Р 53316-2009.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 4 мм2 IP55 6 вводов используется для открытой прокладки электропроводки там, где требуется повышенная огнестойкость. Применяется для разветвления силовых и слаботочных кабелей в помещениях с высоким риском возгорания: промышленные цеха, трансформаторные подстанции, элеваторы, хранилища горючих материалов, подземные сооружения. Обеспечивает сохранение работоспособности кабельной линии в течение 15–90 минут при воздействии открытого пламени.

Технические характеристики

• Габариты: 100×100×50 мм - компактная квадратная форма для удобного монтажа на стене
• Материал корпуса: пластик с добавлением галогенов - устойчив к нагреву, не распространяет пламя
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Количество вводов: 6 - все через ступенчатые мембранные сальники, обеспечивающие герметичность
• Количество клемм: 6 шт. - предварительно установлены внутри, рассчитаны на максимальное сечение провода 4 мм2
• Номинальное напряжение изоляции: 450 В - подходит для сетей до 400 В переменного тока
• Диапазон температур: от –25 C до +60 C - работает в холодных и жарких условиях
• Цвет: оранжевый - стандартизированная цветовая маркировка для быстрого выявления огнестойких участков сети
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 4 мм2 IP55 6 вводов монтируется открытым способом на вертикальную или горизонтальную поверхность. Для фиксации используйте саморезы или дюбели через отверстия в боковых стенках. Крышка крепится винтами - позволяет многократно открывать и закрывать без повреждения. Все 6 вводов уже оборудованы ступенчатыми мембранными сальниками - они плотно обжимают кабель при затяжке, исключая просачивание пыли и влаги. Подключение проводов выполняется к готовым клеммам - не требует дополнительных элементов. Коробка совместима с медными однопроволочными и многопроволочными проводами сечением до 4 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных контактов.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50 мм 6 полюсов 4 мм2 IP55 6 вводов сертифицирована по ГОСТ Р 53316-2009 - гарантирует сохранение целостности и функциональности при пожаре в течение 15–90 минут. Степень защиты IP55 соответствует международным нормам IEC 60529. Наличие пломбируемых отверстий позволяет запечатывать коробку после монтажа - предотвращает несанкционированный доступ. Несмотря на заявление производителя о наличии галогенов, материал не содержит свободных хлора/брома в виде токсичных газов при горении - снижает опасность для людей при пожаре.

Преимущества

• Уже установленные клеммы экономят время монтажа - не нужны отдельные соединители
• Ступенчатые сальники обеспечивают герметичность без дополнительных уплотнителей
• Оранжевый цвет делает коробку легко узнаваемой на фоне других устройств
• Винтовое крепление крышки - прочное, долговечное, не деформируется при частых проверках
• Поддерживает работу в широком температурном диапазоне - подходит для холодных регионов и теплых цехов

Ограничения применения

• Не предназначен для скрытой установки - только открытый монтаж
• Максимальное сечение провода - 4 мм2; нельзя подключать кабели большего диаметра
• Не применяется в средах с постоянным погружением в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется для использования в взрывоопасных зонах (Zone 1/2) - отсутствует взрывозащита Ex
• Пластиковый корпус не выдерживает механических ударов - не устанавливается в местах возможного столкновения с оборудованием

Примеры использования

• Разветвление питания на три насоса в канализационной станции
• Объединение сигналов от трёх датчиков уровня в пищевом цехе
• Распределение фазного напряжения 380 В к группе светильников в складском ангаре
• Подключение аварийного освещения в лифтовой шахте
• Создание точки переключения для временной электросети на стройплощадке

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под внутренний диаметр сальника (обычно 6–12 мм)
• Затягивайте винты крышки равномерно - чтобы не деформировать корпус и не нарушить герметичность
• При использовании нескольких коробок рядом - оставляйте минимум 5 см между ними для теплоотвода
• После окончательного подключения обязательно запломбируйте крышку - особенно в общественных и контролируемых объектах
• Не перегружайте клеммы - каждый контакт рассчитан только на один провод 4 мм2; два провода в одну клемму недопустимы
• Артикул ukf30-100-100-050-6-4-09 - единственный вариант этой модели в линейке IEK; аналоги других брендов имеют другие размеры и тип клемм
