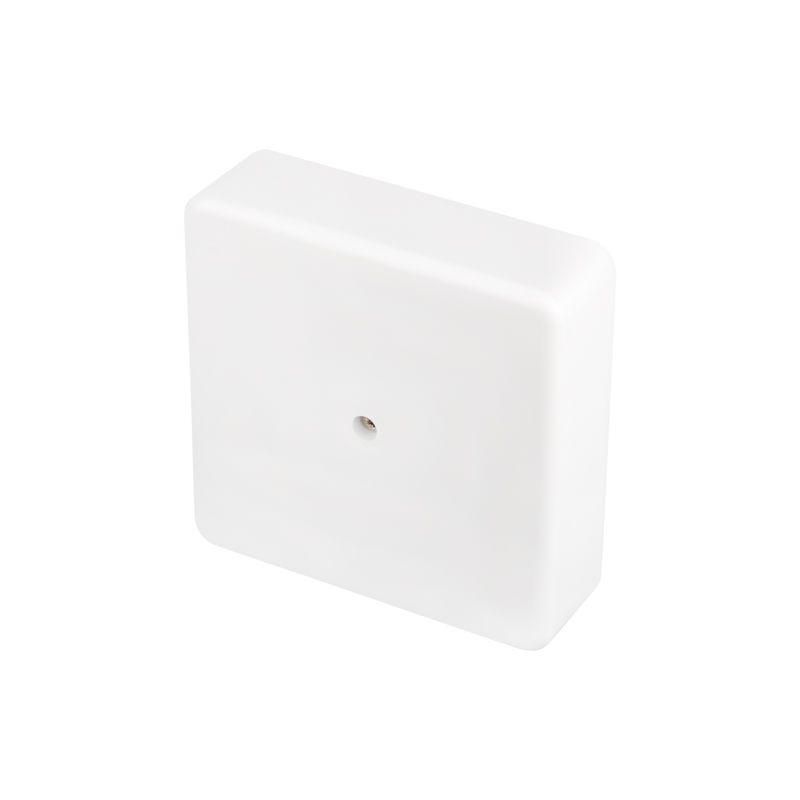

Коробка распаячная ОУ для кабель-канала 100х100х29 мм, белая, IP40 | 28-3075 Rexant MEET

Коробка распаячная для кабель-канала 100х100х29 мм, белая, IP40 от Rexant (арт. etm28-3075) - компактный элемент для организации точек ответвления кабелей внутри систем электрической канализации. Подходит для настенного и потолочного монтажа, обеспечивает базовую защиту от пыли и упрощает доступ к соединениям.

Назначение и область применения

Коробка распаячная для кабель-канала 100х100х29 мм, белая, IP40 используется для безопасного разветвления и соединения проводов и кабелей. Её применяют там, где требуется спрятать места скруток, клеммных соединений или установить переходники между участками кабель-канала. Устройство встраивается в систему кабельных каналов и служит точкой доступа для обслуживания электропроводки - например, при замене оборудования, диагностике или модернизации цепей.

Технические характеристики

• Габариты: 100×100×29 мм - компактная форма для ограниченного пространства;
• Степень защиты: IP40 - предотвращает попадание твёрдых частиц крупнее 1 мм, не защищает от воды;
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, легкий и долговечный;
• Цвет: белый - соответствует стандартным решениям в интерьере и легко сочетается с кабель-каналами;
• Номинальное напряжение изоляции: 450 В - допустимо для сетей до 220–380 В переменного тока;
• Температурный диапазон: от –25 C до +60 C - работает в помещениях с нормальным микроклиматом, включая неотапливаемые зоны;
• Количество входов: 2 - два предварительно намеченных отверстия для ввода кабелей;
• Количество постов: 4 - позволяет размещать до четырёх одиночных модулей (например, клеммы, выключатели);
• Способ монтажа: настенный / потолочный - фиксируется винтами через боковые отверстия;
• Количество модулей: 1 - одна распределительная камера, не является многоканальной;
• Форма: квадратная - совместима с прямоугольными кабель-каналами того же размера.

Совместимость и монтаж

Коробка распаячная для кабель-канала 100х100х29 мм, белая, IP40 совместима с кабель-каналами аналогичного сечения 100×100 мм. Монтаж выполняется винтовым способом: в корпусе предусмотрены четыре отверстия для саморезов - достаточно закрепить её к поверхности с помощью шурупов диаметром до 4 мм. Для ввода кабелей используются предварительно намеченные отверстия - их можно легко пробить ножницами по металлу или перфоратором с маленьким сверлом. На внутренних стенках есть насечки - они упрощают формирование новых отверстий под нужный диаметр кабеля без дополнительных инструментов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в помещениях. Номинальное напряжение изоляции 450 В гарантирует работу в бытовых и промышленных сетях до 380 В. Степень защиты IP40 исключает контакт с инструментами и крупной пылью, что снижает риск КЗ. Однако не предназначен для открытого монтажа во влажных средах - не имеет герметизации и не защищён от брызг или конденсата.

Преимущества

• Простота монтажа - готовые отверстия и насечки экономят время при подготовке кабелей;
• Легкий вес и компактность - удобна для установки в труднодоступных местах;
• Устойчивость к химическим воздействиям - пластик не реагирует на моющие средства и пары масел;
• Совместимость с популярными кабель-каналами - легко интегрируется в существующие системы;
• Чёткая маркировка - белый цвет делает коробку заметной при осмотре и ремонте.

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды;
• Не применять в качестве основной точки подключения мощных потребителей (>16 А) - не рассчитана на высокие нагрузки без внешнего термического контроля;
• Не подходят для частого открывания - крышка не имеет запирающего механизма, возможен случайный срыв;
• Не рекомендовано использование в зонах с механическими ударами - пластиковый корпус не выдерживает значительных нагрузок.

Примеры использования

• Разветвление силового кабеля перед подключением станка в цеху;
• Объединение нескольких групп освещения в офисном помещении;
• Подключение датчиков движения к кабельному каналу в коридоре;
• Переход от одного кабель-канала к другому в системе управления лифтом;
• Временная точка подключения тестового оборудования при наладке автоматических линий.

Практические советы

• При монтаже используйте винты с плоской головкой - они не будут торчать за границы корпуса;
• Перед вводом кабеля проверьте, чтобы изоляция не была повреждена - в коробке нет дополнительной защиты от острых краёв;
• Если нужно больше входов - сделайте новые отверстия по насечкам, но не более трёх на одну сторону, чтобы сохранить жесткость конструкции;
• Для длительной эксплуатации в холоде (ниже –15 C) избегайте резких температурных скачков - пластик может стать хрупким;
• При использовании с кабель-каналами других брендов - убедитесь, что внутренние размеры совпадают с 100×100 мм - иначе будет люфт или невозможность фиксации.
