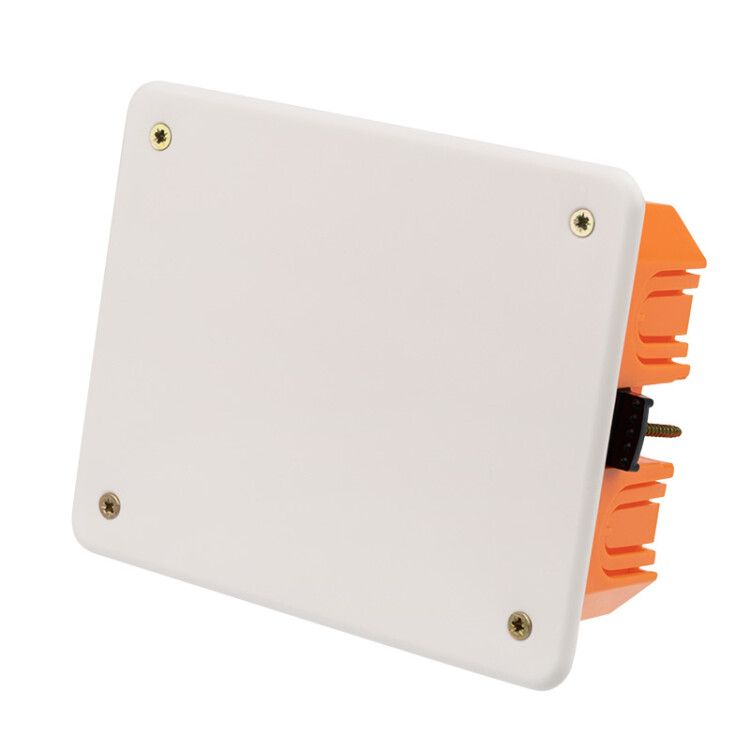

Коробка распределительная с/у для полых стен 120х92х45 мм | 28-3045 REXANT MEET

Коробка распаячная СУ/СП для полых стен 120х92х45 мм от Rexant (арт. 28-3045) предназначена для скрытой установки в перегородках и пустотелых стенах, обеспечивая безопасное соединение и защиту проводов внутри помещения.

Назначение и область применения

Коробка распаячная СУ/СП для полых стен 120х92х45 мм используется для организации точек ответвления и соединений электрических проводов в стенах с внутренней полостью - например, гипсокартонных перегородках, пеноблоках или каркасных конструкциях. Подходит для монтажа в жилых, офисных и промышленных зонах, где требуется скрытая проводка. Коробка защищает соединения от механических воздействий и попадания пыли, но не рассчитана на влажную среду.

Технические характеристики

• Габариты: 120 × 92 × 45 мм (высота × ширина × глубина)
• Материал корпуса: полистирол - прочный, устойчивый к деформациям пластик
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам пыли, но не от воды
• Количество входов: 15 - позволяет подвести несколько кабелей одновременно
• Максимальное сечение провода: до 35 мм2 - совместима с мощными силовыми кабелями
• Форма: квадратная - оптимальна для встраивания в стену без лишнего выступа
• Цвет корпуса: красный; цвет крышки: белый - визуальное различение элементов
• Крепление крышки: винтовое - обеспечивает плотное закрывание и легкий доступ при обслуживании
• Ввод с тыльной стороны: да - возможность вывода кабелей через заднюю поверхность для компактной укладки
• Тип крепления устройств: винт или распорка - подходит для фиксации выключателей, розеток, переходников
• Монтажная глубина: 45 мм - требует минимальной толщины стены

Совместимость и монтаж

Коробка распаячная СУ/СП для полых стен 120х92х45 мм устанавливается в подготовленное отверстие в пустотелой стене. Для монтажа необходимо:

• Вырезать проём по размеру 120×92 мм с учётом толщины стены (минимум 45 мм)
• Закрепить коробку с помощью распорок или специальных креплений, предусмотренных конструкцией
• Подвести кабели через один из 15 входов или через тыльную сторону
• Закрутить крышку винтами - не затягивать слишком сильно, чтобы не треснул пластик

Не рекомендуется использовать в бетонных или кирпичных стенах без предварительного штробления - коробка предназначена исключительно для полых конструкций.

Безопасность и стандарты

Соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP20 гарантирует, что токоведущие части недоступны для пальцев, но не обеспечивают герметичность. Применяется только в сухих помещениях. Материал - самозагасающий полистирол, соответствует нормам горючести для электроустановок.

Преимущества

• 15 входов - высокая вместимость для сложных ответвлений
• Винтовое крепление крышки - удобство при проверке и ремонте
• Ввод с тыльной стороны - снижает нагрузку на передние входы и улучшает организацию проводов
• Компактная глубина 45 мм - подходит даже для тонких перегородок
• Яркая окраска корпуса - отличает её от других элементов, упрощает поиск при обслуживании

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, подвал) - IP20 не защищает от влаги
• Не предназначен для наружной установки
• Не совместим с металлическими трубами или жесткими кабель-каналами - только мягкие кабели и гофра
• Не допускается использование в местах с повышенной вибрацией без дополнительной фиксации
• Пластиковый корпус не выдерживает ударные нагрузки - не устанавливать там, где возможны механические повреждения

Примеры использования

• Скрытое соединение проводов между несколькими розетками в гипсокартонной стене
• Разветвление цепи освещения в потолочном перекрытии с пустотами
• Объединение сигналов от датчиков в системе домашней автоматизации
• Точка подключения выключателя света в каркасной перегородке

Практические советы

• Перед монтажом проверьте, что толщина стены достаточна для глубины 45 мм - иначе коробка будет выпирать
• Используйте кабели с сечением ≤35 мм2 - большие провода не войдут в вводы
• При использовании нескольких кабелей в одном входе - соблюдайте радиус изгиба, чтобы не повредить изоляцию
• При замене крышки - всегда используйте оригинальные винты, иначе есть риск растрескивания пластика
• Коробка распаячная СУ/СП для полых стен 120х92х45 мм от Rexant (арт. etm28-3045) хорошо сочетается с другими изделиями серии СУ/СП - можно унифицировать всю проводку
