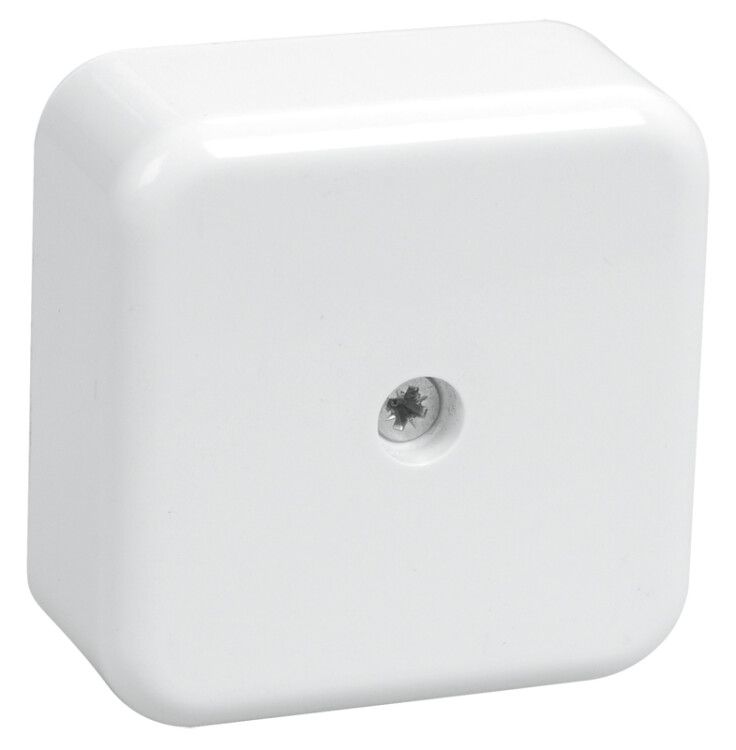

Коробка распределительная КМ41206-01 для о/п 50х50х22 мм белая (4 клеммы 3мм2) | UKO10-050-050-020-K01 IEK

Коробка распределительная IEK (ИЭК) артикул uko10-050-050-020-k01 - компактное решение для открытого монтажа, предназначенное для безопасного соединения и разветвления проводов сечением до 3 мм2. Встроенная клеммная группа упрощает сборку, а прочный корпус из АБС-пластика обеспечивает долгую службу даже в условиях перепадов температур.

Назначение и область применения

Коробка распределительная IEK (ИЭК) uko10-050-050-020-k01 используется для организации точек ответвления проводов и кабелей в системах электропроводки с открытым способом прокладки. Применяется там, где требуется надёжное, защищённое и доступное место для соединений - например, на стенах в жилых помещениях, офисах, производственных зонах. Является элементом электрической канализации, совместима с кабельными каналами того же бренда. Удобна для замены, диагностики и модернизации цепей.

Технические характеристики

• Размеры: 50×50×20 мм - компактная форма для ограниченного пространства
• Количество клемм: 4 шт. - каждая рассчитана на максимальное сечение провода 3 мм2
• Материал корпуса: АБС-пластик - ударопрочный, устойчив к механическим нагрузкам
• Степень защиты: IP40 - предотвращает попадание твердых частиц размером более 1 мм, не защищает от воды
• Диапазон рабочих температур: от –25 C до +40 C - подходит для помещений с нормальным микроклиматом
• Климатическое исполнение: У3 - для эксплуатации в закрытых отапливаемых помещениях
• Тип крепления крышки: винтовое - позволяет плотно фиксировать крышку и пломбировать коробку
• Пломбируемость: да - можно опломбировать для запрещения вскрытия без разрешения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Содержание галогенов: да - материал содержит галогены, не соответствует требованиям HF (halogen-free)
• Нормативный документ: ГОСТ 31195.2.5-2012 - соответствие российским стандартам на распределительные коробки

Совместимость и монтаж

Коробка распределительная IEK (ИЭК) uko10-050-050-020-k01 монтируется открыто на поверхность стены с помощью двух саморезов через крепёжные отверстия в основании. Вводы кабеля выполнены в виде двух круглых отверстий диаметром 4 мм - подходят для одножильных и многожильных проводов с изоляцией до 4 мм. Клеммы уже установлены внутри, что исключает необходимость самостоятельной установки контактной группы. Крышка открывается после отвинчивания двух болтов - доступ к клеммам быстрый и безопасный. Совместима с другими изделиями серии IEK для открытой прокладки, в том числе с кабельными каналами аналогичного форм-фактора.

Безопасность и стандарты

Коробка распределительная IEK (ИЭК) uko10-050-050-020-k01 соответствует ГОСТ 31195.2.5-2012, который регламентирует требования к распределительным коробкам для внутренних сетей. Степень защиты IP40 гарантирует защиту от контакта с токоведущими частями и от проникновения крупных твёрдых предметов. Пломбируемость позволяет контролировать доступ к соединениям - важно для объектов с повышенными требованиями к безопасности. Однако, поскольку материал содержит галогены, коробка не рекомендуется для использования в местах, требующих безгалогенного исполнения (например, в метро, больницах, общественных зданиях с особыми нормами пожарной безопасности).

Преимущества

• Встроенные клеммы экономят время монтажа - не нужно докупать и устанавливать отдельную колодку
• Квадратная форма и малая глубина (20 мм) позволяют устанавливать коробку даже в тесных нишах
• Винтовое крепление крышки обеспечивает надёжную герметизацию и возможность пломбирования
• Высокая механическая прочность АБС-пластика снижает риск повреждения при случайном воздействии
• Белый цвет легко сочетается с большинством интерьеров и отделочных материалов

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 не защищает от влаги
• Запрещено использовать в помещениях с высокой влажностью, сыростью или возможностью попадания воды
• Не подходит для проводов сечением более 3 мм2 - перегрузка вызывает нагрев и выход из строя клемм
• Не применяется в системах, требующих безгалогенной изоляции (HF) - материал содержит хлор и другие галогены
• Работает только в диапазоне температур от –25 C до +40 C - не годится для холодных неотапливаемых помещений зимой

Примеры использования

• Разветвление сети освещения в квартире - от одного кабеля к трём светильникам
• Подключение выключателя и розетки в одном месте с использованием кабельного канала
• Объединение проводов в распределительной щитовой при модернизации старой проводки
• Место соединения в системе управления станком, когда провода выводятся на внешнюю панель

Практические советы

• Перед монтажом проверьте, чтобы сечение проводов не превышало 3 мм2 - иначе клеммы не смогут надёжно зажать жилы
• Используйте только медные провода - алюминиевые несовместимы с этими клеммами
• При необходимости пломбировки используйте специальные пластиковые пломбы, которые проходят через отверстия в крышке
• При установке на стену просверливайте отверстия точно по меткам на корпусе - смещение может нарушить равномерность крепления
• Не забудьте оставить свободный участок провода перед входом в коробку - минимум 8–10 см для удобства обслуживания
• Если нужна защита от влаги - выбирайте модели с IP54 и выше; эта коробка подходит только для сухих помещений
