Коробка распределительная КМ41212-01 для о/п 75х75х20 мм белая (6 клемм 6мм2) | UKO10-075-075-020-K01 IEK

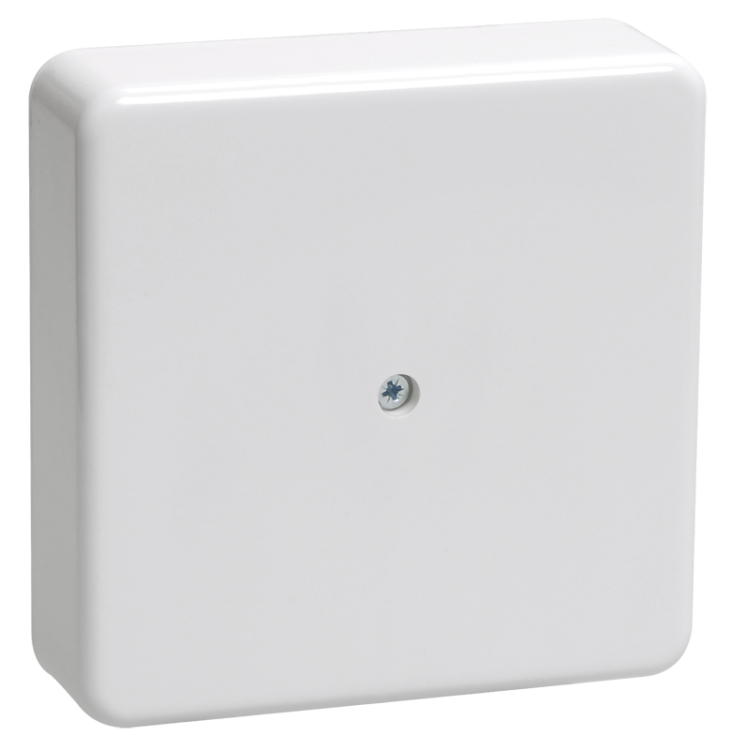

Коробка распределительная 75х75х20 мм белая (6 клемм 6 мм2) IP40 КМ41212-01 от IEK предназначена для безопасного разветвления проводов в открытых электромонтажных системах. Комплект с клеммами и пломбируемая крышка делают её удобным решением для точечных соединений в жилых и промышленных объектах.

Назначение и область применения

Коробка распределительная КМ41212-01 используется для организации ответвлений проводов и кабелей в местах соединения - например, у выключателей, розеток или светильников. Она защищает контактные зоны от внешнего воздействия и служит элементом электрической канализации совместно с кабельными каналами. Подходит для внутренних помещений с нормальной влажностью: квартиры, офисы, административные здания, производственные участки с контролируемой средой.

Технические характеристики

• Размеры: 75×75×20 мм - компактная форма для установки в ограниченном пространстве
• Количество клемм: 6 шт. - позволяют подключить до шести проводников
• Максимальное сечение провода: 6 мм2 - подходит для медных жил до 2,5–4 мм2 в бытовой сети, до 6 мм2 в силовых цепях
• Степень защиты: IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Цвет: белый - соответствует стандартному оформлению электроустановочных изделий
• Диапазон температур: от –5 до +40 C - не предназначен для холодных или перегреваемых зон
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Крепление крышки: винтовое - надежное, позволяет многократно открывать и закрывать
• Пломбируемая - можно опломбировать для запрета несанкционированного вскрытия
• Безгалогенный материал - не выделяет токсичных газов при нагреве, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью работы в помещениях без кондиционирования

Совместимость и монтаж

Коробка КМ41212-01 монтируется открытым способом на любую твердую поверхность: бетон, кирпич, дерево, ГКЛ. Для фиксации используйте саморезы 3–4 мм диаметром, длина - 20–30 мм. Отверстия под крепление уже выполнены в основании. Клеммы установлены внутри и не требуют дополнительной сборки. Присоединение проводов - винтовые зажимы, затяжка моментом 0,2–0,3 Нм. Не допускается использование инструментов с острыми краями при работе с клеммами - есть риск повреждения контакта.

Безопасность и стандарты

Коробка распределительная КМ41212-01 соответствует ГОСТ 31195.2.5-2012 - стандарту для распределительных коробок в системах электроснабжения. Безгалогенная конструкция снижает опасность при возгорании. Пломбировка соответствует требованиям к учету и контрольным работам в соответствии с ПУЭ. Сертифицирована для использования в сетях переменного тока до 500 В.

Преимущества

• Комбинированный дизайн: готовая клеммная колодка исключает необходимость самостоятельной установки клемм
• Пломбируемая крышка - обеспечивает целостность соединений и соответствие требованиям энергонадзора
• Компактность - легко устанавливается даже в плотных узлах, где мало места
• Устойчивость к механическому воздействию - АБС-пластик не трескается при случайных ударах
• Совместимость с другими изделиями IEK - одинаковые размеры и крепления у других элементов линейки

Ограничения применения

• Не применяется во влажных помещениях (ванна, баня, подвалы) - степень защиты IP40 не защищает от брызг и пара
• Запрещено использовать при температурах ниже –5 C - материал становится хрупким, возможны трещины
• Не рекомендуется для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не подходит для мощных нагрузок свыше 6 мм2 - перегрузка вызывает перегрев и деформацию клемм
• Не заменяет щитовое оборудование - предназначена только для точечных соединений, а не для распределения всей группы цепей

Примеры использования

• Разветвление питания для нескольких розеток в одной группе
• Подключение проходного выключателя в двухклавишной схеме
• Объединение проводов от люстры и потолочного светильника
• Соединение кабелей между кабельным каналом и устройством управления
• Точка перехода от одножильного к многожильному проводу в слаботочных системах

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение ≤6 мм2 - превышение приведёт к плохому контакту
• При использовании многожильных проводов обязательно примените наконечники - так избежите ослабления контакта
• При установке в ГКЛ используйте пластиковые дюбели - они лучше держатся, чем металлические
• После монтажа протяните винты клемм ещё раз через неделю - первоначальная усадка проводов может ослабить контакт
• Для пломбировки используйте специальные термопломбы или металлические бирки - обычные пластиковые могут отклеиться
• Если требуется большее количество клемм - выбирайте модели с 8–12 контактами; эта коробка - для минимальных ответвлений
