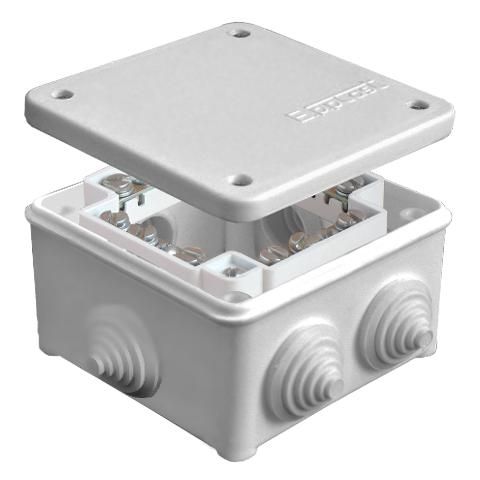

Коробка распределительная ОП 85х85х45мм IP54 с клемм. 7 выходов 3 гермоввода 16А 24 контакта крышка на винтах сер. Epplast 130124 Электропромпласт

Коробка распределительная Электропромпласт 130124 - компактное решение для организации внутренней проводки в условиях повышенной запыленности и влажности. Устройство оснащено клеммником на 24 контакта и тремя герметичными вводами, что делает его подходящим для монтажа в помещениях с ограниченным пространством и на улице.

Назначение и область применения

Коробка распределительная Электропромпласт 130124 предназначена для соединения, ответвления и распределения электрических цепей внутри зданий и вне их. Подходит для установки в местах, где требуется защита от пыли и брызг воды - например, на фасадах зданий, в подъездах, производственных цехах, на объектах ЖКХ и сельского хозяйства. Благодаря высокой степени защиты IP54 её можно использовать даже в неотапливаемых помещениях зимой.

Технические характеристики

• Размеры: 85×85×45 мм - компактная форма для плотного монтажа в стене или на поверхности;
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства условий) и от брызг воды со всех сторон;
• Номинальное напряжение изоляции: 400 В - безопасно для сетей до 230/400 В переменного тока;
• Номинальный ток: 16 А - рассчитана на нагрузки до этого значения;
• Количество выводов: 7 - позволяет подключить семь групп проводов через клеммы;
• Количество контактов: 24 - обеспечивает гибкую коммутацию нескольких жил в одном устройстве;
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, долговечен;
• Температурный диапазон: от –40 C до +70 C - работает в суровых климатических условиях;
• Цвет: серый - нейтральный, не выгорает на солнце;
• Фиксация крышки: винтовая - надёжная, не требует специальных инструментов для демонтажа;
• Вводы: три герметичных ступенчатых мембранных ввода - позволяют протянуть кабели диаметром до 22 мм с сохранением защиты IP54;
• Задний ввод: да - возможность прокладки кабеля с тыльной стороны корпуса для удобства маршрутизации.

Совместимость и монтаж

Коробка распределительная Электропромпласт 130124 совместима с любыми медными и алюминиевыми проводами сечением, соответствующим допустимому току 16 А. Для монтажа используйте кабели с внешним диаметром до 22 мм - они плотно фиксируются в ступенчатых мембранах без дополнительных уплотнителей. Крышка открывается после отвинчивания четырёх болтов - доступ к клеммнику открытый, легко проверить и затянуть соединения. Корпус крепится на саморезы или дюбели через четыре угловые отверстия. Монтаж возможен как вертикально, так и горизонтально.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В. Применяемый материал - самозагасающий пластик, не поддерживающий горение. Напряжение изоляции 400 В гарантирует безопасную работу в бытовых и промышленных сетях. Соответствие стандартам IEC 60670-1 и ГОСТ Р 50030.2 реализовано конструкцией, хотя явного указания на сертификацию в данных нет - рекомендуется проверять наличие документации у поставщика при крупных закупках.

Преимущества

• Высокая степень защиты IP54 снижает риск повреждений от влаги и пыли;
• Компактные размеры позволяют устанавливать коробку там, где другие модели не помещаются;
• Клеммник на 24 контакта экономит место - не нужны дополнительные распределительные шины;
• Герметичные вводы исключают необходимость дополнительной герметизации кабелей;
• Винтовая крышка обеспечивает прочное и многократное открытие без деформаций;
• Поддержка заднего ввода упрощает организацию трассировки проводов в сложных системах.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не заменяет IP67/IP68;
• Не используется в взрывоопасных средах - отсутствует маркировка Ex;
• Не рекомендован для установки в местах с частыми механическими ударами - пластиковый корпус хрупкий при сильном воздействии;
• Максимальный диаметр кабеля - 22 мм; более толстые провода не войдут без доработки вводов;
• Не имеет встроенной автоматической защиты - необходимо применять отдельные автоматы или предохранители.

Примеры использования

• Распределительная коробка на этаже многоэтажного дома для подключения света и розеток;
• Обвязка управления насосной станцией на улице;
• Подключение датчиков движения и освещения на фасаде здания;
• Разветвление силовой линии на конвейере в цеху;
• Место сборки проводки для системы видеонаблюдения на территории предприятия.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели диаметр ≤22 мм - иначе мембраны не обеспечат герметичность;
• Используйте клеммы с правильным сечением провода - перегрузка вызывает нагрев и отказ;
• При установке в холодном климате не забудьте оставить небольшой запас провода внутри - температурные колебания могут вызвать натяжение;
• После монтажа обязательно затяните винты крышки равномерно - иначе она будет деформироваться и терять герметичность;
• Для длительной работы в пыльных условиях периодически проверяйте состояние вводов и клемм - пыль может попасть через микроскопические щели даже при IP54.
