Коробка распределительная ОП 3-х рожк. У-409 ABS пластик ПЭМИ 43Б16А4093

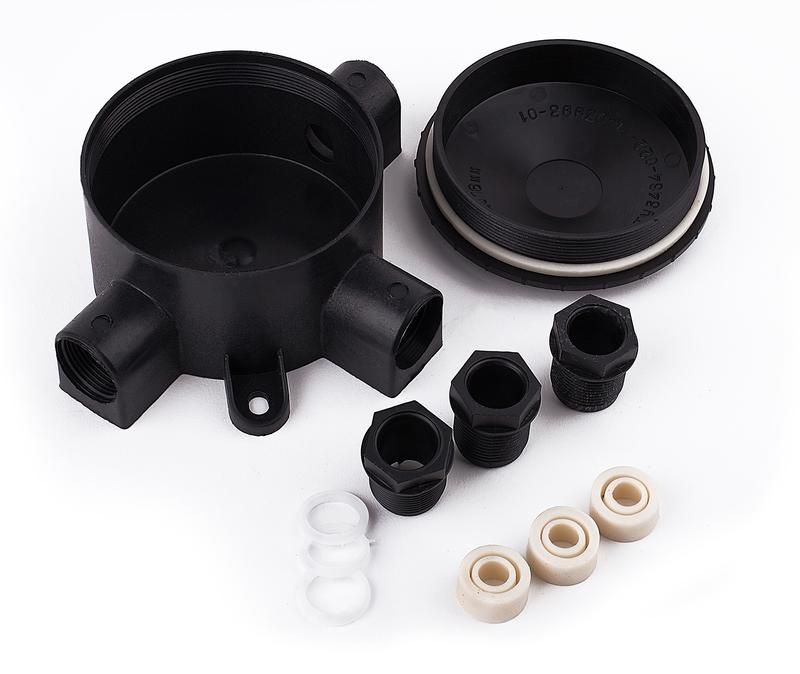

Коробка распределительная 3-х рожковая У-409 из ABS пластика ПЭМИ - герметичная распределительная коробка для открытой прокладки кабелей в пожароопасных зонах. Благодаря защите IP65 и прочному корпусу из стеклонаполненного пластика, она надёжно защищает соединения от пыли, влаги и механических воздействий. Артикул 43б16а4093 соответствует требованиям ГОСТ 15150 и предназначен для эксплуатации в условиях повышенной опасности.

Назначение и область применения

Коробка распределительная 3-х рожковая У-409 из ABS пластика ПЭМИ используется для безопасного выполнения ответвлений и соединений кабелей в осветительных сетях, особенно там, где есть риск возгорания. Подходит для прокладки кабелей круглого сечения с наружным диаметром до 16 мм и двужильных плоских кабелей. Применяется в помещениях с высокой влажностью, на улице, в производственных зонах с пылью и перепадами температур - например, на элеваторах, складах, фасадах зданий, в системах наружного освещения.

Технические характеристики

• Степень защиты: IP65 - полностью защищена от пыли и струй воды под давлением;
• Материал корпуса: стеклонаполненный ABS-пластик - трудно воспламеняемый, устойчив к химическим воздействиям и механическим нагрузкам;
• Форма и размер: круглая, диаметр 94 мм - компактная форма для установки в ограниченном пространстве;
• Количество вводов: три резьбовых входа с сальниками - позволяют провести до трёх кабелей одновременно;
• Диаметр кабеля: до 16 мм - совместима с большинством бытовых и промышленных силовых и сигнальных кабелей;
• Номинальное напряжение изоляции: 660 В - рассчитана на работу в сетях переменного тока до 660 В;
• Температурный диапазон: от –45 C до +40 C - работает в суровых климатических условиях;
• Цвет: чёрный - снижает влияние УФ-излучения, маскирует загрязнения;
• Климатическое исполнение: У1;5 по ГОСТ 15150 - предназначена для умеренного и холодного климата с возможностью эксплуатации под открытым небом;
• Фиксация крышки: винтовая - обеспечивает плотное закрывание и долговечную герметичность;
• Уплотнители: мягкие резиновые кольца в крышке и сальниках - предотвращают попадание влаги и пыли;
• Покрытие поверхности: необработанное - не требует дополнительной антикоррозийной обработки.

Совместимость и монтаж

Каждый из трёх вводов выполнен с внутренней резьбой и предусматривает использование пластмассовых гаек и уплотнительных сальников. Для монтажа необходимо:

• просверлить отверстие в стене или опоре подходящего диаметра (не менее 94 мм);
• загрузить кабели через сальники, затянуть гайки до плотного прилегания - не переусердствовать, чтобы не повредить уплотнители;
• прикрепить корпус к основе болтами или анкерами (сам корпус не имеет крепёжных отверстий - он монтируется через вводы или специальные кронштейны);
• соединить жилы внутри коробки, затем закрыть крышку и затянуть винты равномерно.

Обратите внимание: посадочные диаметры сальников рассчитаны именно на кабель до 16 мм - более толстые кабели не будут герметично запрессованы.

Безопасность и стандарты

• Изготовлена из трудно горючего материала - соответствует требованиям безопасности для пожароопасных зон;
• Соответствует ТУ 3464-022-01403993-01 и ГОСТ 15150 (климатическое исполнение У1;5);
• IP65 гарантирует защиту от внешних факторов, что исключает замыкания из-за влаги или пыли;
• Напряжение изоляции 660 В позволяет использовать коробку в сетях до 400 В переменного тока без риска пробоя.

Преимущества

• Высокая степень герметизации - идеально для влажных, пыльных и взрывоопасных сред;
• Прочность материала - выдерживает удары, вибрацию и перепады температур;
• Легкий вес - удобно транспортировать и монтировать;
• Отсутствие металлических деталей - не подвержена коррозии, не создаёт помех в радиочастотных средах;
• Закрытая конструкция - минимизирует доступ к токоведущим частям, снижает риск поражения током.

Ограничения применения

• Не предназначена для скрытой прокладки - требуется доступ для обслуживания и проверки соединений;
• Не рекомендована для кабелей с диаметром свыше 16 мм - уплотнители не обеспечат герметичность;
• Не следует применять в местах постоянного погружения в воду - IP65 не является водонепроницаемостью при длительном погружении;
• Не подходит для установки в зонах с агрессивными химическими веществами - материал устойчив, но не ко всем растворителям;
• Не содержит внутреннего крепления для кабелей - требуется дополнительная фиксация жил внутри коробки.

Примеры использования

• Подключение светильников на фасаде здания в регионе с зимними температурами ниже –30 C;
• Распределение питания между группами точечных светильников в цеху с высокой запылённостью;
• Соединение кабелей от датчиков движения и освещения на территории складского комплекса;
• Аварийное освещение в подвале с повышенной влажностью и риском протечек.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и сальника - даже 1–2 мм лишнего диаметра нарушают герметичность;
• Не используйте металлические сальники - они несовместимы с пластиковым корпусом и могут вызвать коррозию;
• При многократном открывании крышки следите за состоянием уплотнителей - при потере эластичности замените их;
• При использовании в условиях сильного ветра или дождя дополнительно закрепите коробку кронштейном - сам корпус не имеет крепёжных отверстий;
• При работе в условиях низких температур (ниже –30 C) перед сборкой согрейте уплотнители - они становятся хрупкими при замерзании.
