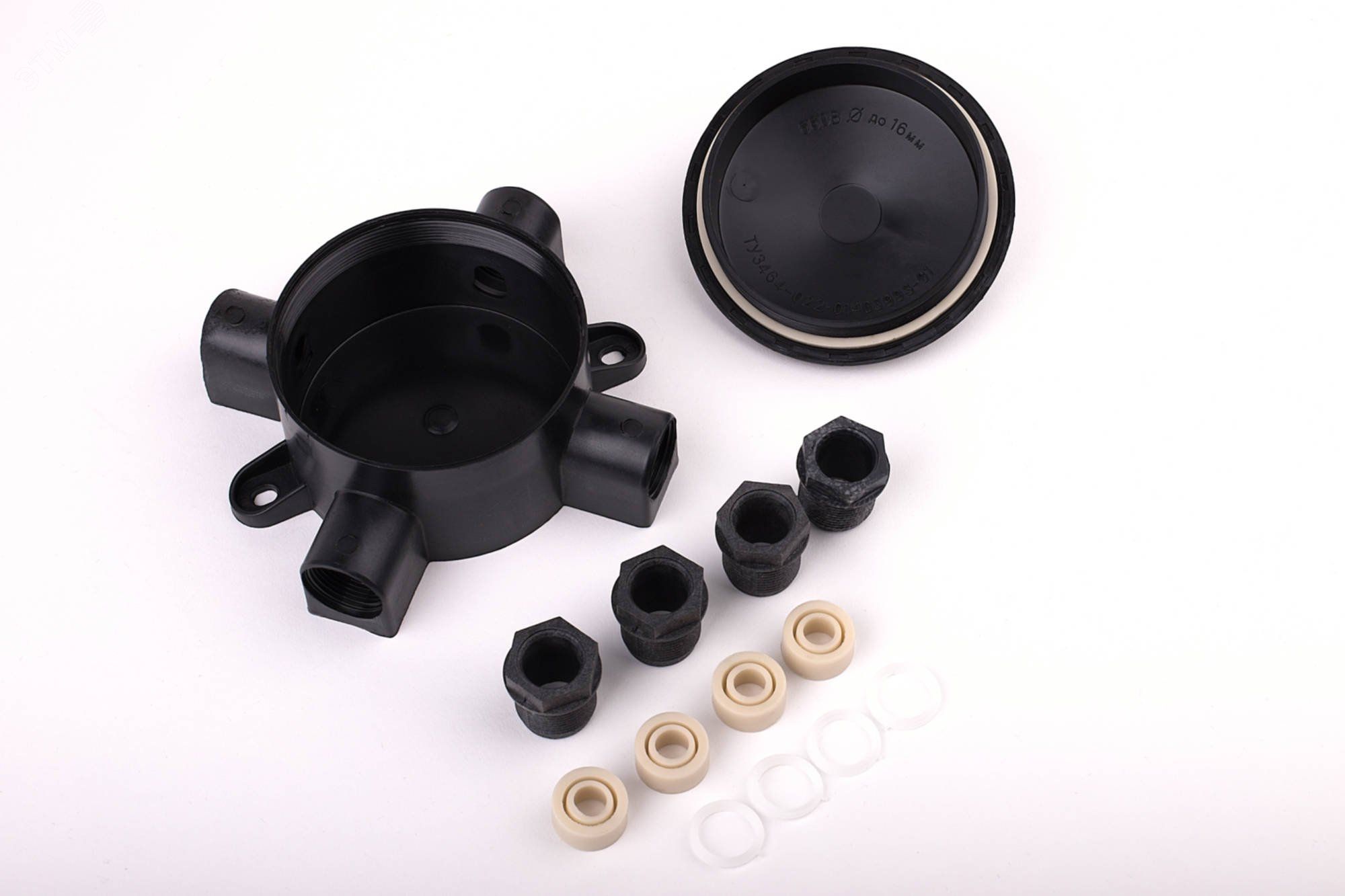

Коробка распределительная ОП 4-х рожк. У-409 полиамид ПЭМИ 43Б16А4094

Коробка распределительная 4-х рожковая У-409 полиамид ПЭМИ - надёжное решение для открытой прокладки и ответвлений кабелей в осветительных сетях. Изготовлена из прочного полиамида, обеспечивает степень защиты IP65 и предназначена для работы в суровых условиях. Артикул 43б16а4094 соответствует серийному производству ПЭМИ Ростов-на-Дону.

Назначение и область применения

Коробка распределительная 4-х рожковая У-409 полиамид ПЭМИ используется для соединения и ответвления кабелей в открытых электрических сетях. Подходит для прокладки кабелей круглого сечения диаметром до 16 мм и двужильных плоских кабелей. Применяется в системах наружного освещения, на объектах с высокой влажностью, в промышленных зонах и на улице.

Технические характеристики

• Материал корпуса: полиамид - устойчив к механическим нагрузкам, химическим воздействиям и перепадам температур
• Степень защиты: IP65 - полностью защищена от пыли и струй воды под любым углом
• Количество входов: 4 - каждый с резьбой и уплотнительным сальником для герметичного ввода кабеля
• Номинальное напряжение изоляции: 660 В - безопасная работа в бытовых и промышленных сетях до этого значения
• Температурный диапазон: от –45 C до +40 C - работает в холодном климате и жарком помещении
• Диаметр корпуса: 178 мм - компактная форма для ограниченного пространства
• Цвет: чёрный - маскирует загрязнения и выдерживает УФ-излучение
• Тип фиксации крышки: винтовое крепление - надёжное уплотнение без деформаций
• Наличие клемм: да - внутри предусмотрено место для соединения проводов
• Способ монтажа: открытый - крепится на стену, опору или другую поверхность
• Форма: круглая - равномерное распределение нагрузки и удобство установки
• Всепогодное исполнение: да - годится для постоянной эксплуатации вне помещения

Совместимость и монтаж

Каждый из четырёх входов выполнен с внутренней резьбой и предназначен для вворачивания пластмассовой гайки с уплотнителем. Кабель проходит через сальник - плотность достигается за счёт сдавливания мягкого кольца вокруг оболочки. Диаметр кабеля не должен превышать 16 мм, иначе уплотнение будет нарушено. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью болтов или саморезов через крепёжные отверстия в корпусе. Перед сборкой проверьте соответствие диаметра кабеля и сальника - это гарантирует сохранение степени защиты IP65.

Безопасность и стандарты

Коробка распределительная 4-х рожковая У-409 полиамид ПЭМИ соответствует требованиям по защите от пыли и брызг воды (IP65), что делает её безопасной для использования во влажных и запылённых средах. Номинальное напряжение 660 В позволяет применять изделие в сетях переменного тока до 500 В (по ГОСТ 30331.1). Все материалы соответствуют нормам электроизоляционной безопасности.

Преимущества

• Высокая механическая прочность полиамида - выдерживает удары и давление при монтаже
• Уплотнители в каждом входе обеспечивают долговечную герметичность без дополнительных материалов
• Всепогодное исполнение исключает необходимость в кожухах или дополнительной защите
• Крышка фиксируется винтами - легко открывается для обслуживания, не теряет форму после многократного вскрытия
• Чёрный цвет снижает риск старения материала под солнцем

Ограничения применения

• Не предназначена для скрытой прокладки - требует открытого монтажа
• Не рекомендуется использовать для кабелей диаметром более 16 мм - нарушается герметизация
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитана на длительное погружение в воду - IP65 не предусматривает подводную работу
• Не применяется в средах с агрессивными химическими веществами - хотя полиамид устойчив, некоторые растворители могут повредить материал

Примеры использования

• Разветвление питания для уличных светильников на тротуаре
• Подключение кабелей от щита к датчикам движения на фасаде здания
• Объединение нескольких групп освещения в производственном цеху с повышенной запылённостью
• Интерфейс между основным кабелем и линией аварийного освещения

Практические советы

• Перед установкой протяните кабели через сальники до упора - затем затягивайте гайки равномерно, чтобы не пережать уплотнитель
• Проверяйте целостность уплотнительных колец перед каждым вскрытием - заменяйте при наличии трещин или сплющивания
• При использовании в местах с частыми перепадами температур допускается предварительный прогрев корпуса зимой - это уменьшает риск растрескивания полиамида
• Не используйте металлические сальники - они не совместимы с конструкцией этой модели; применяйте только пластмассовые гайки, указанные в документации
• Артикул 43б16а4094 - единственный номер для заказа оригинальных комплектующих (уплотнители, гайки); аналоги могут нарушить степень защиты
