Коробка распределительная в кабель-канал 75.5х75.5х34мм SDMN - 00677 ДКС

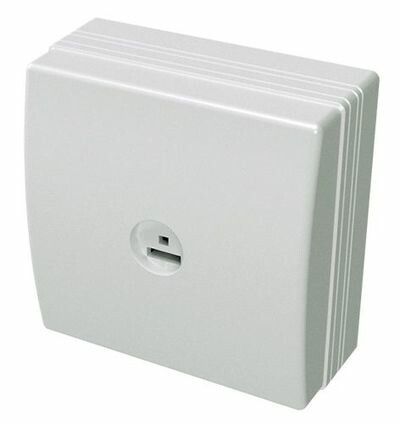

Распределительная коробка DKC (ДКС) SDMN для кабель-канала 75.5×75.5×34 мм предназначена для безопасного и аккуратного соединения и разветвления проводов внутри мини-каналов серии In-liner Classic. Подходит для внутренней электромонтажной работы в помещениях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Коробка SDMN используется для организации точек ответвления кабелей и проводов в системах кабель-каналов. Она обеспечивает доступ к соединениям для обслуживания, замены или модернизации электропроводки без вскрытия всего канала. Применяется в офисах, жилых домах, административных зданиях - там, где важна эстетика и компактность.

Технические характеристики

• Габариты: 75,5 × 75,5 × 34 мм
• Тип: распределительная коробка
• Способ монтажа: внешний - крепится поверх кабель-канала
• Количество вводов: 4 - позволяют заводить кабели с четырёх сторон
• Количество отсеков: 1 - единый внутренний объем для всех соединений
• Форма: квадратная - совместима с квадратными элементами серии In-liner Classic
• Материал: пластик без галогенов - экологически безопасный, не выделяет токсичных веществ при нагреве
• Цвет: чисто-белый - гармонирует с интерьерами и легко сочетается с другими элементами системы
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в закрытых помещениях с умеренным климатом, включая повышенную влажность до +40 C

Совместимость и монтаж

Коробка SDMN совместима исключительно с кабель-каналами серии In-liner Classic. Монтируется на внешнюю поверхность канала - не требует его вскрытия. Для установки достаточно приложить коробку к месту ответвления и зафиксировать саморезами через предусмотренные отверстия. Все четыре ввода расположены по периметру - можно подвести кабели сверху, снизу и с боков. Кабели фиксируются в вводах с помощью зажимов, входящих в комплект или приобретаемых отдельно.

Безопасность и стандарты

Изготовлена из негорючего пластика, соответствует требованиям безопасности для внутреннего монтажа. Отсутствие галогенов снижает риск образования ядовитых паров при возгорании. Степень защиты IP40 соответствует ГОСТ 14254 - обеспечивает защиту от контакта с инструментами и мелкими предметами, но не защищает от влаги. Не рекомендуется использовать во влажных средах без дополнительной герметизации.

Преимущества

• Эстетичный белый цвет - не выбивается из интерьера
• Компактные размеры - удобна для ограниченного пространства
• Четыре ввода - гибкая организация маршрутов кабелей
• Прочный материал - устойчив к царапинам и механическому воздействию при монтаже
• Защитная плёнка на поверхности - сохраняет внешний вид до момента установки

Ограничения применения

• Не предназначена для открытого монтажа вне кабель-канала - работает только как часть системы In-liner Classic
• IP40 не защищает от влаги - нельзя применять в сырых помещениях, на улице или рядом с источниками воды
• Не поддерживает высокую температурную нагрузку - рабочая температура ограничена климатическим исполнением УХЛ4
• Один отсек - невозможно изолировать группы проводов друг от друга внутри коробки

Примеры использования

• Разветвление силового кабеля для питания нескольких розеток в офисном кабинете
• Подключение сигнальных проводов к терморегулятору в жилой комнате
• Объединение проводов освещения в месте перехода между двумя участками кабель-канала
• Точка подключения Ethernet-кабеля к сетевой панели в стене с декоративным каналом

Практические советы

• Перед монтажом проверьте, что посадочные отверстия в кабель-канале точно совпадают с размерами коробки - несоответствие может потребовать доработки
• Используйте кабельные зажимы (не входят в комплект) для надёжной фиксации проводов в вводах - это предотвратит их вытягивание
• При необходимости герметизации вводов используйте силиконовые уплотнители - хотя IP40 не предусматривает защиту от влаги, это увеличит долговечность в условиях повышенной влажности
• Не перегружайте внутренний объём - максимальное количество одновременно соединяемых проводов зависит от их сечения; для медных проводов 1,5–2,5 мм2 допустимо до 8–10 штук
• Снимайте защитную плёнку после окончательной установки - она царапается при частом обращении
