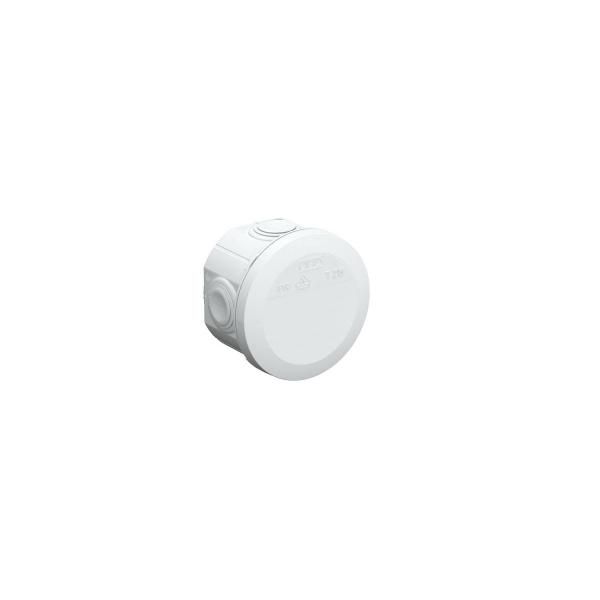

Коробка распределительная T25 IP65 80x51 мм OBO Bettermann 2007029

Коробка распределительная T25 от OBO BETTERMANN (артикул 2007029) - это надёжный корпус для соединения кабелей и проводов в условиях повышенной влажности, пыли и перепадов температур. Изделие выполнено из прочного полипропилена, имеет круглую форму и степень защиты IP65, что делает его подходящим как для внутренней, так и для наружной установки.

Назначение и область применения

Коробка распределительная T25 предназначена для безопасного соединения и распределения электрических кабелей в местах, где требуется защита от внешних воздействий. Применяется в системах освещения, автоматизации, промышленном оборудовании, на объектах ЖКХ, транспорта и энергетики. Подходит для монтажа внутри помещений и в защищённых зонах на улице - например, под навесами, в технических шкафах, на фасадах зданий.

Технические характеристики

• Форма: круглая, диаметр 80 мм, высота 51 мм
• Материал: полипропилен без галогенов - экологичный, устойчив к химическим воздействиям
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды с любого направления
• Номинальное напряжение: 500 В (рабочее и изоляционное)
• Температурный диапазон: от –5 C до +60 C
• Количество входов: 4 - для подключения кабелей через ступенчатые мембраны
• Крышка: непрозрачная, фиксируется защелками, не требует инструментов для открывания
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность на солнце
• Ударопрочность: IK07 - выдерживает удар энергией 0,5 Дж (эквивалент 100 г груза с высоты 50 см)
• Огнестойкость: соответствует DIN EN 60695-2-11 - выдерживает нагрев до 650 C без горения
• Крепление: настенно-потолочное, возможно крепление на монтажные листы
• Ввод кабеля: с тыльной стороны, ступенчатая мембрана обеспечивает плотную посадку кабелей различного диаметра
• Цвет: серый

Совместимость и монтаж

Коробка распределительная T25 совместима с любыми кабелями, имеющими наружный диаметр, подходящий под ступенчатые мембраны (обычно 6–16 мм). Монтаж выполняется на вертикальные и горизонтальные поверхности с помощью саморезов или дюбелей. Возможна установка на металлические монтажные листы. Коробка может быть соединена в ряд с другими аналогичными элементами системы VBS - для создания компактных распределительных узлов. Крышка легко открывается и закрывается без инструментов, что ускоряет обслуживание.

Безопасность и стандарты

• Соответствует DIN EN 60670 - международному стандарту для распределительных коробок
• Соответствует DIN EN 50102 - требования к ударопрочности IK07
• Соответствует DIN EN 60695-2-11 - огнестойкость при 650 C
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367\8\2023)

Преимущества

• Высокая герметичность IP65 предотвращает попадание пыли и влаги - снижает риск короткого замыкания
• Материал без галогенов - при возгорании не выделяет токсичных газов, безопасен для людей и оборудования
• Устойчивость к УФ-излучению позволяет использовать коробку на открытых участках без дополнительной защиты
• Защелкивающаяся крышка обеспечивает быстрый доступ к клеммам без демонтажа
• Возможность соединения в ряд - удобна для масштабирования систем
• Поддержка крепления на дне - позволяет фиксировать коробку даже там, где нет возможности крепить на стену

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует защиту при длительном контакте с жидкостью
• Работает только в температурном диапазоне –5…+60 C - не используется в холодильных камерах или рядом с источниками сильного тепла (>60 C)
• Не рекомендовано применение в средах с агрессивными химическими веществами (например, растворители, кислоты) - хотя материал устойчив, он не рассчитан на прямой контакт
• Крышка несъёмная - нельзя полностью удалить её для сложного монтажа внутри корпуса

Примеры использования

• Распределительные точки на фасаде здания для питания наружного освещения
• Узлы соединения кабелей в цехах пищевой промышленности - где важна чистота и влагостойкость
• Контрольные пункты на железнодорожных путях и метрополитене
• Обвязка насосных станций и вентиляционных шахт
• Системы управления в логистических комплексах - для подключения датчиков и приводов

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны плотно входить в ступенчатые мембраны, чтобы сохранить степень защиты IP65
• При использовании на открытом воздухе ориентируйте вводы кабелей вниз - это предотвратит скопление воды внутри
• Если нужна дополнительная жёсткость крепления - используйте монтажные листы, а не просто болты в стену
• При необходимости соединения нескольких коробок - выбирайте модели из одной серии VBS для совпадения размеров и типов вводов
• Не применяйте коробку в качестве основного распределительного щита - она служит лишь точкой соединения, а не коммутационным устройством
