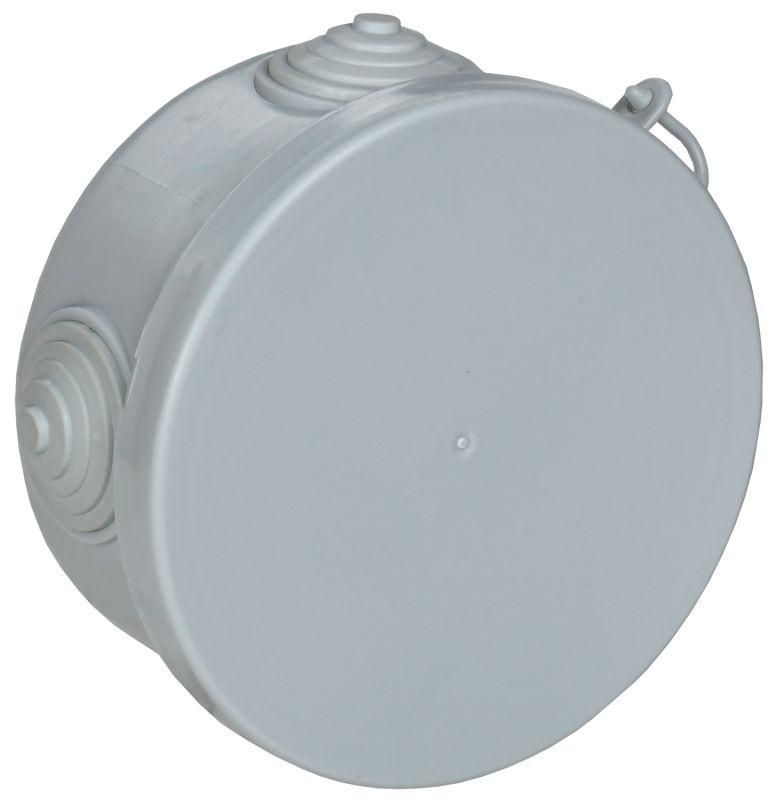

Коробка распределительная КМ для о/п D=85х40мм IP54 4 вв (7035) GENERICA - UKO21-085-040-000-K03-54 IEK

Коробка распределительная КМ для открытой проводки диаметр 85х40 мм IP54 4 входа от GENERICA предназначена для безопасного соединения и разветвления кабелей в условиях открытой проводки. Эта модель совместима с гофротрубами и креплениями GENERICA, обеспечивает надежную защиту от пыли и брызг воды, а её компактная круглая форма удобна для монтажа на стене или потолке.

Назначение и область применения

Коробка распределительная КМ для открытой проводки диаметр 85х40 мм IP54 4 входа используется для организации точек ответвления электрических цепей в помещениях с повышенной влажностью или запыленностью - например, в цехах, на объектах ЖКХ, в подъездах, на улице под навесом. Подходит для работы с гофротрубами, гладкими трубами и кабельными каналами. Применяется там, где требуется быстрый доступ к соединениям без демонтажа всей системы.

Технические характеристики

• Диаметр: 85 мм, высота: 40 мм - компактный формат для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению оседающей пыли) и от брызг воды с любого направления
• Количество входов: 4 - позволяют подключить до четырёх гофротруб или кабельных вводов
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в установке
• Номинальное напряжение изоляции: 450 В - рассчитана на работу в сетях до 220/380 В
• Температурный режим: от -25 C до +40 C - подходит для холодных помещений и уличных зон без прямого солнечного нагрева
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: серый - соответствует стандартному цветовому решению для электроустановочных изделий

Совместимость и монтаж

Коробка распределительная КМ для открытой проводки диаметр 85х40 мм IP54 4 входа имеет четыре ступенчатых сальника (гермоввода) в комплекте - они подходят как для гофрированных, так и для гладких труб диаметром до 16 мм. Монтаж осуществляется настенно-потолочно с помощью саморезов или дюбелей через крепёжные отверстия в корпусе. Крышка фиксируется защелками - не требует инструментов для открывания и остаётся прикреплённой к корпусу, что исключает потерю во время обслуживания. Внутреннее пространство позволяет размещать клеммные колодки стандартных типов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных коробок в соответствии с ГОСТ Р 50044.1–92 и IEC 60670-1. Напряжение изоляции 450 В гарантирует безопасную работу в бытовых и промышленных сетях. Отсутствие металлических элементов снижает риск возникновения короткого замыкания при случайном контакте с проводами.

Преимущества

• Удобная крышка-заглушка с защелкой - не выпадает, легко открывается одной рукой
• Четыре входа - позволяют организовать сложные ответвления без дополнительных переходников
• Гермовводы в комплекте - экономят время на доборные элементы
• Пластиковый корпус - не ржавеет, не деформируется при перепадах температур
• Поддержка проектного ассортимента - совместима с другими изделиями GENERICA, упрощает системную сборку

Ограничения применения

• Не предназначена для погружения в воду - IP54 не обеспечивает герметичность при постоянном контакте с жидкостью
• Не рекомендуется использовать в местах с постоянным воздействием прямых солнечных лучей - материал может хрупкеть при длительном УФ-воздействии
• Максимальный внешний диаметр труб - 16 мм; более крупные трубы не войдут в сальники
• Не подходит для скрытой проводки - конструкция рассчитана только на наружный монтаж

Примеры использования

• Разветвление питания на три светильника в подвале с использованием гофротруб
• Объединение кабелей от датчиков движения и выключателей в коридоре многоквартирного дома
• Подключение кабелей от конвейеров и станков в цехе с частой влажной уборкой
• Временная разводка на стройплощадке перед окончательной отделкой

Практические советы

• Перед монтажом проверьте внутренний диаметр гофротрубы - он должен соответствовать размеру сальника (до 16 мм)
• Не затягивайте сальники слишком сильно - это повредит уплотнение и нарушит степень защиты
• При использовании нескольких коробок одного типа (например, КМ для открытой проводки диаметр 85х40 мм IP54 4 входа) сохраняйте одинаковое расположение входов - это упростит будущую диагностику
• Для увеличенной нагрузки используйте клеммные колодки с запасом по току - внутри коробки достаточно места для установки стандартных модульных элементов
• Артикул uko21-085-040-000-k03-54 - это единственный вариант данной модели от GENERICA; аналоги от IEK имеют другую форму и крепление
