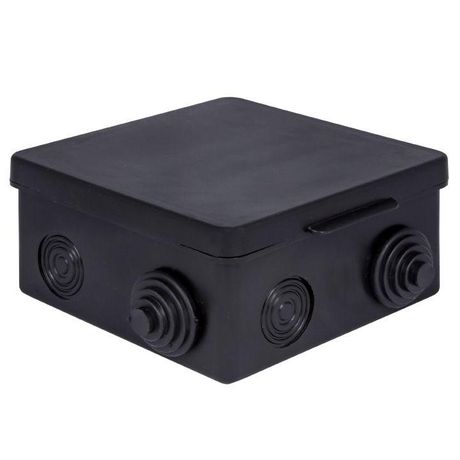

Коробка распределительная КМР-030-014 100х100х50 IP54 EKF plc-kmr-030-014-2b

Коробка распределительная КМР-030-014 с крышкой 100х100х50, 8 мембранных вводов, IP54, чёрная от EKF - компактное решение для защиты точек соединения кабелей в условиях повышенной запыленности и влажности. Подходит для внутренней и наружной проводки, совместима с гофротрубами и используется в системах управления, автоматизации и слаботочного оборудования.

Назначение и область применения

Коробка распределительная КМР-030-014 служит для безопасного размещения и защиты мест соединения кабельных жил: клеммников, СИЗ, ответвлений, розеток, выключателей и других элементов. Применяется в системах силовой и слаботочной проводки - например, для подключения датчиков, светильников, конвейеров, насосов, систем видеонаблюдения и домашней автоматики. Устанавливается на стенах, потолках, лотках или внутри шкафов. Благодаря высокой степени защиты и устойчивости к перепадам температур, подходит как для помещений, так и для открытых зон - на улице, в цехах, парковках, подъездах.

Технические характеристики

• Габариты: 100×100×50 мм - компактный формат для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в достаточном объеме) и брызг воды с любого направления
• Количество вводов: 8 мембранных - позволяют плотно закрепить гофрированные, гладкие или армированные трубы диаметром до 16 мм
• Материал корпуса: пластик без галогенов - не выделяет токсичных веществ при нагреве, экологически безопасен
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в бытовых и промышленных сетях до 220/380 В
• Температурный режим: от –20C до +40C - работает в холодных и теплых помещениях, включая неотапливаемые зоны
• Цвет: черный - маскирует загрязнения, хорошо сочетается с большинством поверхностей
• Тип крышки: монтажная с защелкиванием - легко открывается и закрывается без инструментов
• Всепогодное исполнение: да - можно использовать вне помещений при условии правильного монтажа

Совместимость и монтаж

Коробка распределительная КМР-030-014 совместима с любыми типами труб: гофрированными (ПВХ, полиэтилен), гладкими (ПНД, ПВХ) и армированными. Для каждого из 8 вводов предусмотрены ступенчатые мембранные сальники - они обеспечивают герметичную посадку труб без дополнительных уплотнителей. Крышка фиксируется защелками - достаточно надавить на край, чтобы она щелкнула и плотно прилегла. Для крепления есть четыре крепежных отверстия по углам - подходят саморезы 3–4 мм. Нельзя использовать с трубами диаметром более 16 мм - сальники не обеспечат герметичность. Перед монтажом проверьте, что все вводы закрыты, если не используются - иначе нарушится степень защиты IP54.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для распределительных коробок. Материал без галогенов снижает риск образования ядовитых газов при возгорании. Номинальное напряжение 400 В гарантирует безопасную работу в сетях с переменным током до 380 В. Сертифицирована для использования в зонах с повышенной влажностью и пылью - подходит для объектов ЖКХ, промышленности, транспорта.

Преимущества

• Удобная защелкивающаяся крышка - позволяет быстро получить доступ к соединениям без демонтажа
• 8 вводов - хватает для сложных ответвлений, не требует дополнительных переходников
• Высокая устойчивость к окружающей среде - не деформируется при перепадах температур и влажности
• Экономичный материал - легкий, прочный, не требует окраски или антикоррозийной обработки
• Черный цвет - не выцветает на солнце, не показывает грязь, подходит для фасадов

Ограничения применения

• Не предназначен для прямого погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендуется для установки там, где возможны удары или давление выше 100 Н - корпус пластиковый, не металлический
• Максимальный диаметр трубы - 16 мм; большие трубы не войдут в сальники
• Работает только при температуре не ниже –20C - при более низких значениях пластик становится хрупким
• Не заменяет распределительный шкаф - не рассчитана на установку автоматических выключателей или УЗО

Примеры использования

• Подключение группы LED-светильников на фасаде здания через гофротрубу
• Разветвление сигнальных кабелей в системе видеонаблюдения на улице
• Соединение проводов от терморегулятора и датчика в неотапливаемом подвале
• Место сборки кабелей от датчиков движения и реле на стене цеха
• Скрытие клеммников в интерьере квартиры вместо открытой проводки

Практические советы

• Перед монтажом убедитесь, что все используемые трубы имеют диаметр ≤16 мм - иначе сальники не будут герметичными
• Если не планируете использовать один из 8 вводов - закройте его заглушкой (продается отдельно); иначе IP54 будет нарушен
• При установке на вертикальной поверхности ориентируйте крышку вниз - это предотвращает скопление влаги внутри
• Не перегружайте коробку - количество кабелей не должно превышать 5–6 одножильных или 3–4 многожильных, чтобы не нарушить теплоотвод
• При использовании в сырых местах после монтажа проверьте герметичность - протяните рукой по краю крышки, не должно быть люфта
• Коробка КМР-030-014 от EKF - одна из самых популярных моделей в своей категории; если нужна аналогичная, но больше - выбирайте серию КМР-030 с увеличенными размерами
