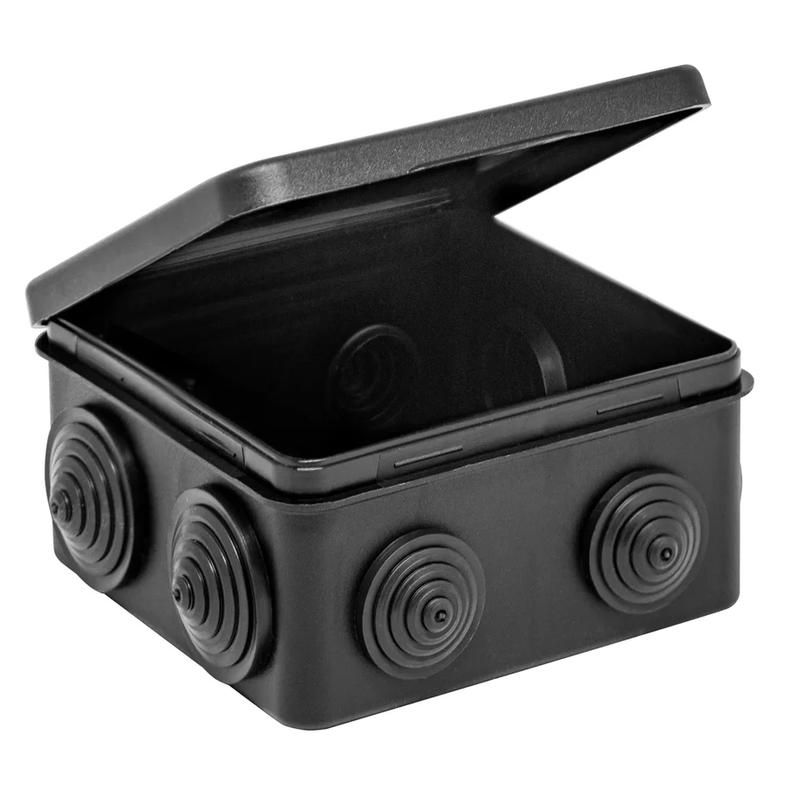

Коробка распределительная для о/п, 100х100х50мм (откид.крышка) (черная) УХЛ1 | 67045Ч Рувинил TYCO

Коробка распределительная для открытой проводки 100х100х50 мм с откидной крышкой черная УХЛ1 IP54 от бренда Ruvinil (артикул 67045ч) предназначена для безопасного размещения соединений и ответвлений электропроводки на поверхностях зданий. Её прочная конструкция и защищённый корпус подходят для установки в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Эта коробка используется для организации распределительных узлов в системах открытой электропроводки. Подходит для монтажа в помещениях и на улице - например, возле щитов, на фасадах зданий, в цехах, на объектах с высокой запылённостью. Благодаря классу защиты IP54 и рабочему температурному диапазону от -60 до +60 C, её можно применять в суровых климатических условиях, включая холодные регионы России.

Технические характеристики

• Габариты: 100×100×50 мм - компактный размер для ограниченного пространства;
• Материал: полипропилен - устойчив к коррозии, химическим воздействиям и механическим повреждениям;
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления;
• Температура эксплуатации: от -60 C до +60 C - работает даже в Arctic-условиях и жарких цехах;
• Номинальное напряжение изоляции: 500 В - рассчитана на бытовые и промышленные сети до 380 В переменного тока;
• Количество входов: 8 - позволяет подвести несколько кабелей через втулки;
• Цвет: чёрный матовый - снижает видимость загрязнений, не выгорает на солнце;
• Форма: квадратная - удобна для монтажа на плоских поверхностях;
• Фиксация крышки: защелкивание - надёжно удерживает крышку без болтов и инструментов;
• Вид ввода: втулки - предварительно подготовленные отверстия для ввода кабеля;
• Оснащение: в комплекте есть заглушка - закрывает лишнее отверстие, чтобы сохранить степень защиты IP54;
• Условия эксплуатации: УХЛ1 - соответствует требованиям для умеренного и холодного климата с возможностью эксплуатации под открытым небом.

Совместимость и монтаж

Коробка монтируется на вертикальную или горизонтальную поверхность с помощью саморезов или дюбелей - через специальные крепёжные отверстия в задней стенке. Кабели заводятся через втулки, которые уже установлены в корпусе. Для герметизации вводов рекомендуется использовать термоусадочные трубки или резиновые уплотнители, особенно при использовании в сыром воздухе. Крышка открывается одним движением - достаточно потянуть за край, она легко отщёлкивается и плотно закрывается обратно. Нельзя использовать для скрытой проводки - конструкция рассчитана исключительно на открытую установку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50044.1–92 и МЭК 60670-1 для распределительных коробок. Материал - полипропилен - не поддерживает горение и не выделяет токсичных веществ при нагреве. Корпус не проводит ток, что обеспечивает дополнительную защиту при случайном контакте. Применение в условиях УХЛ1 гарантирует долговечность в регионах с зимними минусовыми температурами.

Преимущества

• Высокая устойчивость к внешним факторам - пыль, влага, перепады температур;
• Простота обслуживания - крышка легко открывается без инструментов;
• Не требует окраски или антикоррозийной обработки - материал сам по себе долговечен;
• Встроенные втулки и заглушка позволяют точно контролировать количество вводов;
• Матовая поверхность не бликует и маскирует следы эксплуатации.

Ограничения применения

• Не предназначен для установки внутри помещений с постоянным контактом с водой - например, в банях, бассейнах или на улице под прямым дождём без дополнительной защиты;
• Не рассчитана на силовые кабели с большим сечением - максимальный диаметр ввода ограничен размером втулок (не указан, но обычно до 12 мм);
• Не следует использовать в качестве основного распределительного щита - только как вторичную точку соединения;
• При монтаже нельзя перегружать корпус более чем 8 кабелями - риск перегрева и нарушения герметичности.

Примеры использования

• Подключение светильников на фасаде административного здания;
• Разветвление питания для датчиков движения на территории предприятия;
• Объединение проводов от нескольких розеток в гараже или ангаре;
• Передача сигнала от камеры наблюдения к уличному видеорегистратору;
• Распределение слаботочных линий (например, Ethernet, CCTV) в условиях открытой проводки.

Практические советы

• Перед монтажом проверьте, что все втулки закрыты заглушками, кроме необходимых для ввода кабелей - это сохраняет IP54;
• При работе в холоде (ниже -30 C) будьте осторожны: полипропилен становится менее эластичным - не используйте силу при открытии крышки;
• Для лучшей герметизации в местах ввода кабелей применяйте силиконовый герметик или термоусадку - особенно в районах с частыми осадками;
• Выбирайте место монтажа так, чтобы крышка была доступна для обслуживания - не закрывайте коробку штукатуркой или декоративными элементами;
• Артикул 67045ч совместим с другими изделиями серии Ruvinil - можно комбинировать с аналогичными коробками для создания модульных решений.
