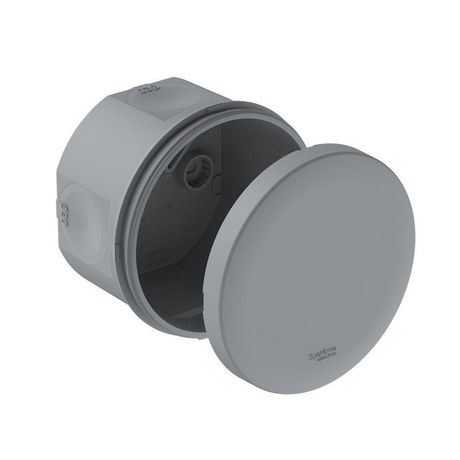

Коробка распределительная MultiBox IP66 d80х50 DIY (со стикером) сер. SE IMT351951 APC

Коробка распределительная SE (Потенциал) артикул imt351951 - герметичная круглая коробка с четырьмя мембранными вводами и одним дополнительным вводом снизу, предназначенная для установки в условиях повышенной влажности, пыли и перепадов температур. Серия ЭМ коробки MultiBox обеспечивает надежную защиту соединений в промышленных и уличных сетях.

Назначение и область применения

Коробка распределительная SE используется для организации точек ответвления, подключения и защиты кабелей в местах, где важна высокая степень герметизации. Подходит для монтажа на фасадах зданий, в производственных цехах, на улице, в тоннелях и других открытых или агрессивных средах. Применяется в системах автоматизации, освещения, управления оборудованием и силовой разводке.

Технические характеристики

• Форма: круглая, внутренние размеры Ø80×50 мм
• Материал: пластик без галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Номинальное напряжение изоляции: 400 В
• Количество вводов: 5 (4 боковые + 1 нижний)
• Диаметр мембранных вводов: 20 мм - подходят для кабелей и труб до этого размера
• Максимальное сечение провода: 20 мм2
• Рабочий температурный диапазон: от –25 C до +40 C
• Огнестойкость: выдерживает нагрев до 650 C
• Цвет: серый
• Крепление крышки: защелкивание - быстрый доступ без инструментов
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Коробка распределительная SE совместима с любыми кабелями и трубами диаметром до 20 мм. Мембраны плотно обжимают проводник, исключая просачивание влаги и пыли. Установка возможна двумя способами:

• Пристреливание - через специальные колодцы под ствол Ø11 мм на основании коробки; рекомендовано использовать газовый пистолет или аналогичные устройства
• Настенно-потолочное крепление - с помощью саморезов или анкеров через предварительно подготовленные отверстия

Ввод с тыльной стороны позволяет удобно выводить кабели в труднодоступных местах, например, при монтаже на потолке или в нишах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Отсутствие галогенов снижает риск образования ядовитых веществ при возгорании. Огнестойкость до 650 C обеспечивает сохранение целостности корпуса даже при кратковременном воздействии пламени. Соответствует нормам для использования в промышленных и коммерческих объектах.

Преимущества

• Двухкомпонентное литье - прочная, однородная конструкция без швов, повышающая долговечность
• Мембранные вводы - обеспечивают герметичность без дополнительных уплотнителей, легко адаптируются под разные диаметры кабелей
• Колодцы под ствол Ø11 мм - позволяют быстро закрепить коробку пристреливанием, экономя время монтажа
• Заглушка-крышка с защелкой - не требует болтов, открывается одной рукой
• Этикетка на дне - содержит информацию для розницы, упрощает учет и контроль при приемке

Ограничения применения

Коробка распределительная SE не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68. Также не следует применять при температурах ниже –25 C или выше +40 C, так как материал теряет эластичность и может треснуть. Не используйте для кабелей с внешним диаметром более 20 мм - мембраны не обеспечат герметичность. Недопустимо механическое воздействие на корпус сверх допустимой нагрузки - он не рассчитан на опорные функции.

Примеры использования

• Подключение датчиков движения на фасаде здания
• Распределительная коробка для светильников на автостоянке
• Точка подключения кабеля к станку в цеху с частой мойкой
• Обвязка сигнализационных линий в тоннеле
• Монтаж системы видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше или равен 20 мм, чтобы мембрана плотно его обхватила
• При пристреливании используйте только пистолеты с регулируемой мощностью - избыточный импульс может повредить корпус
• Если требуется большее количество вводов - выбирайте другие модели серии MultiBox с увеличенным числом отверстий
• При использовании в холодных условиях перед установкой выдержите коробку при комнатной температуре 1–2 часа - это предотвратит хрупкость материала
• Этикетка на дне не является декоративной - она содержит артикул и данные для складского учёта; не срывайте её до окончательной регистрации оборудования
