Коробка распределительная 100х100х40 мм IP66 12 вводов серая для прямого монтажа двухкомпонентная безгалоген (HF) UF (90шт/кор) | 60-0303 Промрукав Строитель

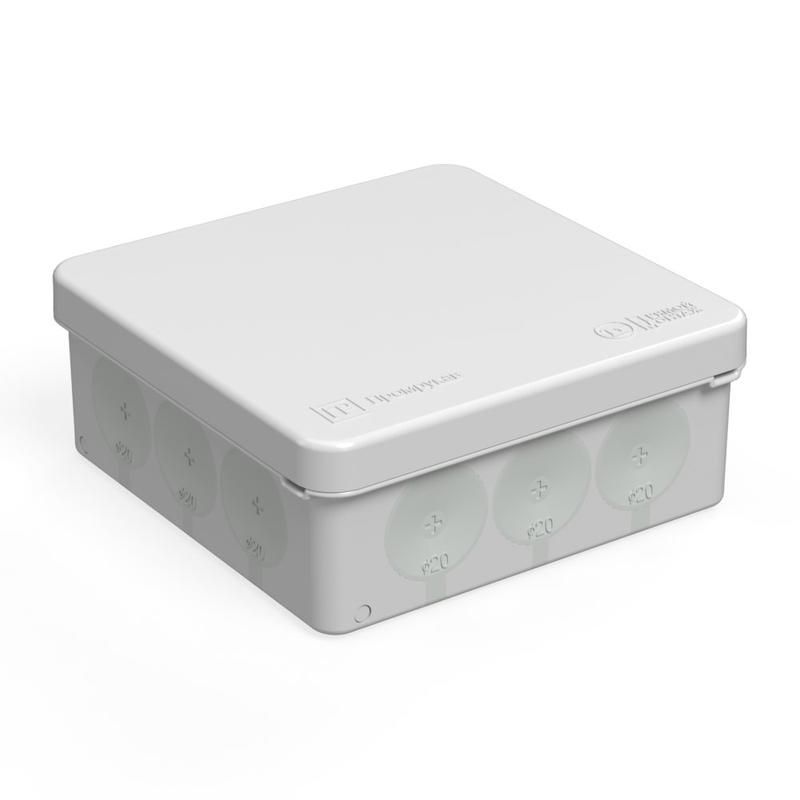

Коробка распределительная 100х100х40 мм для прямого монтажа двухкомпонентная безгалогенная (HF) 12 вводов IP66 серая UF от бренда ПРОМРУКАВ предназначена для безопасного соединения и защиты кабельных ответвлений в условиях открытой установки. Артикул 60-0303 обеспечивает надежную изоляцию в сложных климатических зонах благодаря степени защиты IP66 и материалу без галогенов.

Назначение и область применения

Коробка распределительная 100х100х40 мм для прямого монтажа двухкомпонентная безгалогенная (HF) 12 вводов IP66 серая UF используется для защиты точек соединения проводов и кабелей от внешних воздействий: пыли, влаги, механических ударов. Подходит для открытой установки - на фасадах зданий, на опорах, в наружных электроустановках. Безгалогенный состав материала делает её безопасной для использования в помещениях с большим количеством людей - школах, больницах, метро, торговых центрах.

Технические характеристики

• Габариты: 100×100×40 мм - компактный формат для ограниченного пространства;
• Степень защиты: IP66 - полная герметизация от пыли и мощных струй воды с любого направления;
• Количество вводов: 12 - возможность подключения нескольких кабелей без дополнительных переходников;
• Диаметр ввода: 20 мм - совместима с трубами и гофрой до этого размера;
• Максимальное сечение провода: 10 мм2 - рассчитана на токовые нагрузки до 63 А (при медном проводе);
• Температурный диапазон: от –45 C до +60 C - работает в суровых климатах, включая северные регионы;
• Материал: безгалогенный пластик (HF) - не выделяет токсичных газов при нагреве или возгорании;
• Цвет: серый - нейтральный оттенок, хорошо сочетается с большинством поверхностей;
• Форма: квадратная - удобна для плотного расположения рядом с другими элементами;
• Крепление крышки: защелкивание - быстрый доступ без инструментов;
• Вид ввода: уплотнительная мембрана - автоматическая герметизация при протяжке кабеля;
• Способ монтажа: настенно-потолочное крепление - фиксируется саморезами через крепёжные отверстия;
• Нормативный документ: ТУ 27.33.13-001-52715257-2017 - соответствует внутренним требованиям производства.

Совместимость и монтаж

Коробка распределительная 100х100х40 мм для прямого монтажа двухкомпонентная безгалогенная (HF) 12 вводов IP66 сераяUF монтируется на вертикальные и горизонтальные поверхности. Для крепления используются саморезы M4–M6. Каждый ввод оснащен уплотнительной мембраной - она плотно обхватывает кабель при затяжке, исключая необходимость дополнительных сальников. Вводы расположены по периметру, в том числе с тыльной стороны - позволяют организовать маршруты кабелей снизу или сзади, снижая напряжение на проводах. Не требует предварительной подготовки основания - монтируется прямо на штукатурку, металл, дерево, бетон.

Безопасность и стандарты

Изделие изготовлено из безгалогенного пластика - при пожаре не выделяет хлора, брома и других опасных веществ, что важно для помещений с людьми. Соответствует нормам безопасности для наружных установок. Степень защиты IP66 гарантирует работу даже при сильном дожде, песчаных бурях и промывке водой. Температурный диапазон –45…+60 C соответствует климатическому исполнению УХЛ1 - допущено к использованию в холодных регионах России и стран СНГ.

Преимущества

• Высокая герметичность IP66 - надёжнее, чем стандартные IP54, особенно в сырых и пыльных средах;
• 12 вводов - экономия места и времени при организации множественных ответвлений;
• Мембранные вводы - не нуждаются в замене уплотнителей после монтажа;
• Безгалогенный материал - экологически безопасен, соответствует требованиям пожарной безопасности в общественных объектах;
• Застёжка-защелка - крышка легко открывается и закрывается без инструментов, что ускоряет обслуживание;
• Устойчивость к температурным перепадам - не трескается зимой и не деформируется летом.

Ограничения применения

• Не предназначен для погружения в воду - IP66 не равен IP68;
• Максимальное сечение провода 10 мм2 - нельзя использовать для силовых линий выше 63 А;
• Не рекомендовано применение в контакте с растворителями, маслами и агрессивными химикатами - материал не устойчив к органическим жидкостям;
• Не подходит для внутренней установки в металлические щиты - слишком малые габариты и отсутствие DIN-рейки;
• Необходимо соблюдать радиус изгиба кабеля - при прокладке жестких проводов (>10 мм2) возможны трудности с заправкой в мембраны.

Примеры использования

• На фасаде офисного здания - для подключения наружного освещения и видеокамер;
• На столбе ЛЭП - как распределительная точка между кабелем и группой светильников;
• В подъезде многоквартирного дома - для соединения проводов этажного щита с квартирными линиями;
• На автостоянке - для питания зарядных станций и датчиков движения;
• На производстве - для подключения датчиков и кнопочных постов на открытом участке цеха.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть ≤20 мм, иначе мембрана не обеспечит герметичность;
• При прокладке нескольких кабелей в один ввод - суммарный диаметр не должен превышать 18 мм;
• Не используйте инструменты для принудительного открытия крышки - можно повредить защелки;
• При установке на вертикальную стену - располагайте вводы так, чтобы капли не попадали на точки соединения;
• Для долговечности - перед первым включением проверьте все соединения на прочность и отсутствие перегибов;
• Артикул 60-0303 совместим с аналогичными моделями от ПРОМРУКАВ - можно комбинировать в одной системе.
