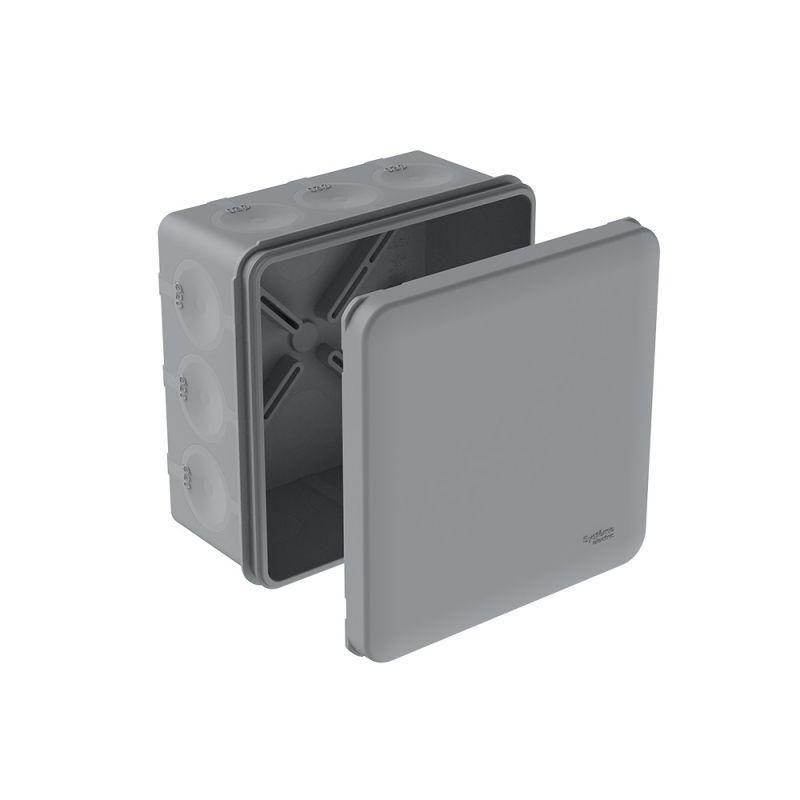

Коробка распределительная MultiBox IP66 100х100х50 DIY (со стикером) сер. SE IMT351981 APC

Коробка распределительная с мембранными вводами IP66 100х100х50 Серая (со стикером) SE от Systeme Electric - герметичный корпус для распределения и защиты электрических соединений в условиях повышенной влажности, пыли и перепадов температур. Артикул imt351981 рассчитана на установку методом пристреливания и подходит для промышленных объектов, где важна быстрая фиксация и надежная защита.

Назначение и область применения

Коробка распределительная SE используется для организации точек подключения, ответвлений и защиты кабелей в местах, где требуется высокая степень герметизации. Подходит для монтажа на стены, потолки и вертикальные поверхности внутри помещений и на улице. Часто применяется в системах автоматизации, на конвейерах, в цехах, на насосных станциях и в других зонах с риском попадания воды, пыли или агрессивных сред.

Технические характеристики

• Размеры корпуса: 100×100×50 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал: пластик, выполненный по технологии двухкомпонентного литья
• Цвет: серый
• Количество вводов: 12 мембранных вводов по 20 мм на боковых стенках + 2 дополнительных ввода на дне
• Максимальное сечение провода: до 20 мм2
• Номинальное напряжение изоляции: 400 В
• Температурный диапазон: от –25 C до +40 C
• Огнестойкость: выдерживает воздействие до 650 C
• Фиксация крышки: защелкивание, без инструментов
• Тип крышки: крышка-заглушка
• Способ монтажа: настенно-потолочное крепление через крепежные отверстия с колодцами под ствол Ø11 мм
• Гарантия: 5 лет (60 месяцев)
• Содержание галогенов: да
• Покрытие: необработанное

Совместимость и монтаж

Коробка распределительная SE совместима с кабелями и трубами диаметром до 20 мм. Мембраны плотно обжимают проводник, обеспечивая герметичность без необходимости дополнительной герметизации. Для монтажа используются два типа способов:

• Пристреливание - с помощью газового пистолета и специальных скоб, что позволяет быстро закрепить корпус на бетоне, металле или деревянных поверхностях;
• Классическое крепление - через крепежные отверстия с внутренними колодцами под ствол Ø11 мм, подходящими под саморезы или анкеры.

Вводы с тыльной стороны позволяют выводить кабели снизу, что удобно при скрытом монтаже или использовании в нишах. Установка возможна как в горизонтальном, так и в вертикальном положении.

Безопасность и стандарты

Коробка соответствует требованиям к защите от внешних факторов (IP66) и обладает высокой огнестойкостью - выдерживает нагрев до 650 C без возгорания материала. Наличие галогенов в составе пластика требует соблюдения правил утилизации согласно экологическим нормам. Применение в помещениях с повышенными требованиями к пожарной безопасности допускается, но необходимо учитывать условия эксплуатации и наличие принудительной вентиляции при длительной работе в замкнутых объемах.

Преимущества

• Двухкомпонентное литье повышает прочность корпуса и исключает расслоение даже при механическом ударе
• 12 мембран по 20 мм обеспечивают гибкую маршрутизацию кабелей без сверления
• Закрытые колодцы под крепеж предотвращают попадание пыли и влаги в места крепления
• Автоматическая фиксация крышки снижает время монтажа и исключает потерю крепежа
• Длинный гарантийный срок - 5 лет - подтверждает долговечность материала
• Наклейка на дне упрощает идентификацию при розничной реализации

Ограничения применения

• Не рекомендуется использовать при температурах ниже –25 C - материал становится хрупким
• Пластиковый корпус не предназначен для установки в зонах с постоянным воздействием открытого пламени или высоких температур выше 650 C
• Содержание галогенов делает продукт менее приемлемым для применений в медицинских учреждениях, лабораториях и системах с жесткими требованиями к токсичности при горении
• Мембраны не подходят для ввода труб большего диаметра - максимальный размер ограничен 20 мм
• Не предназначена для погружения в воду - IP66 не обеспечивает герметичность при длительном подводном состоянии

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере в пищевой промышленности
• Распределительная коробка для сигнальных кабелей в системах видеонаблюдения на улице
• Объединение проводов управления в шкафах автоматики на заводе
• Монтаж вентиляционных устройств с необходимостью герметичного ввода кабелей
• Использование в качестве временной точки подключения на стройплощадке

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше или равен 20 мм, чтобы мембрана плотно его обхватила
• При пристреливании используйте скобы с подходящей длиной и типом головки - не забывайте про безопасность при работе с газовым пистолетом
• Если вводы не используются полностью, закройте лишние отверстия заглушками - это сохраняет степень защиты IP66
• При монтаже на вертикальную поверхность ориентируйте вводы снизу, чтобы влага не скапливалась внутри
• Не затягивайте кабели слишком сильно - это может повредить изоляцию, особенно при многократном изгибе
• Артикул imt351981 легко заменяем - аналоги с меньшим числом вводов или другим цветом доступны в серии ЭМ коробки MultiBox
