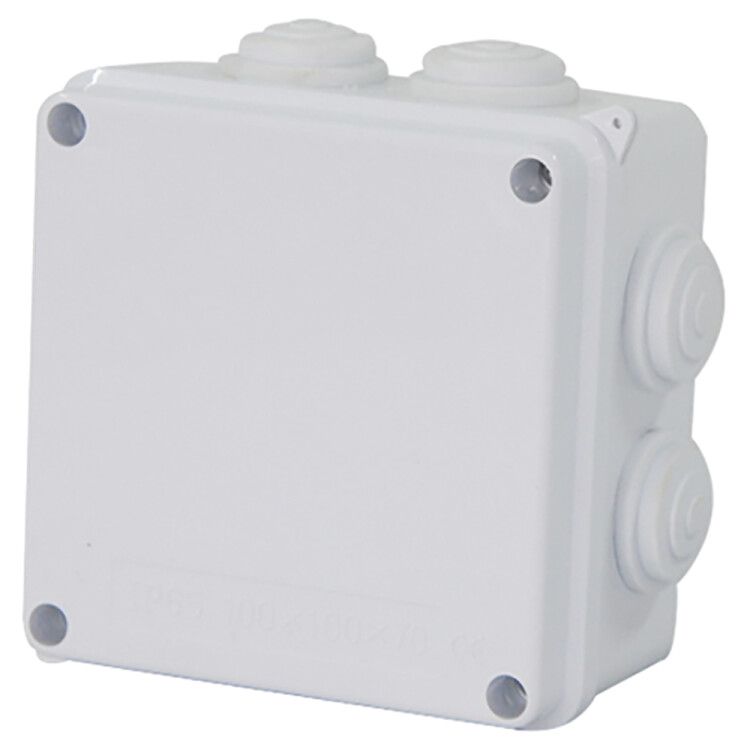

Коробка разветвительная 100*100*70 мм, 7 мембранных вводов, IP65, светло-серая EBX30-02-65 | 39554 STEKKER FERON

Коробка разветвительная STEKKER EBX30-02-65 - это компактный корпус из ABS-пластика с семью мембранными вводами, предназначенный для безопасного соединения и изоляции кабелей в открытой проводке. Подходит для силовых, осветительных и слаботочных систем до 1000 В, работает в условиях от -25 до +60 C. Модель имеет степень защиты IP65 и монтируется на поверхность.

Назначение и область применения

Коробка разветвительная STEKKER EBX30-02-65 используется для организации ответвлений кабелей в местах соединения или распределения электропроводки. Применяется в системах:

• Освещения - для подключения светильников, выключателей;
• Энергосиловых цепей - до 1000 В переменного и постоянного тока;
• Слаботочных сетей - телефонных, Ethernet, видеонаблюдения, сигнализации.

Подходит для открытой прокладки кабелей в помещениях и на улице, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 100×100×70 мм - компактный размер для установки в ограниченном пространстве;
• Количество вводов: 7 мембранных - позволяют герметично ввести кабели различного диаметра без дополнительной фиксации;
• Материал: ABS пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям;
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления;
• Цвет: светло-серый - соответствует стандартному цвету электрооборудования;
• Диапазон температур: от -25 C до +60 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ5 - рассчитана на умеренный и холодный климат с возможностью работы в неотапливаемых зданиях;
• Способ монтажа: на поверхность - крепится саморезами или дюбелями к стене, потолку, щиту.

Совместимость и монтаж

Коробка разветвительная STEKKER EBX30-02-65 совместима с кабелями, имеющими внешний диаметр до 8–10 мм - оптимально подходят одножильные и многожильные провода типа ПВС, ШВВП, NYM, FTP. Каждый из семи мембранных вводов можно использовать по необходимости - остальные закрываются заглушками, входящими в комплект.

Монтаж выполняется на ровную поверхность: просверливаются отверстия под крепеж, коробка фиксируется саморезами. Перед введением кабелей мембраны легко надеваются на них, затем затягиваются руками - обеспечивается герметичность без инструментов. Для удобства сборки рекомендуется предварительно подготовить кабели и промаркировать их.

Безопасность и стандарты

Коробка разветвительная STEKKER EBX30-02-65 соответствует требованиям безопасности для оборудования до 1000 В. Степень защиты IP65 гарантирует работу в средах с повышенной влажностью, пылью и перепадами температур. Материал ABS не поддерживает горение и не выделяет токсичных веществ при нормальном режиме эксплуатации.

Преимущества

• Высокая герметичность благодаря мембранным вводам - исключает попадание влаги и пыли внутрь;
• Не требует дополнительных элементов крепления - все необходимые детали входят в комплект;
• Удобство монтажа - можно собирать даже в труднодоступных местах без специального инструмента;
• Устойчивость к механическим повреждениям - ABS-пластик выдерживает случайные удары и давление;
• Широкий температурный диапазон - позволяет применять в неотапливаемых объектах, на улице, в подъездах и производственных помещениях.

Ограничения применения

• Не предназначен для скрытой проводки - монтаж только на поверхность;
• Не рассчитана на высокую нагрузку свыше 1000 В - запрещено использование в сетях выше указанного класса;
• Не следует использовать в агрессивных средах с постоянным контактом с маслом, растворителями или кислотами - материал ABS не устойчив к таким веществам;
• Запрещается вскрытие коробки во время работы - при наличии напряжения доступ к клеммам недопустим.

Примеры использования

• Распределительная коробка в подъезде - соединяет кабели от этажного щита к светильникам на лестничной клетке;
• Уличный пункт питания камеры наблюдения - здесь кабель от антенны и питание проходят через одну коробку, защищенную от дождя;
• Производственный участок - разветвление кабелей от частотника к нескольким двигателям;
• Административное здание - организация сети LAN между офисными рабочими местами.

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны свободно проходить через мембраны, но не быть слишком тонкими, чтобы не нарушить герметичность;
• Используйте только те вводы, которые нужны; остальные плотно закрывайте заглушками - это сохраняет степень защиты IP65;
• При работе в условиях низких температур (ниже -15 C) нагрейте коробку перед установкой - ABS становится более хрупким;
• Не используйте коробку как основной распределительный щит - она не предназначена для установки автоматических выключателей или УЗО;
• При замене кабеля - отключите питание, снимите крышку, не трогайте другие соединения внутри.
