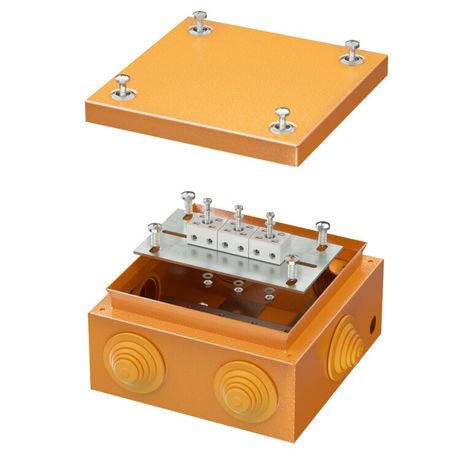

Коробка распределительная стальная FS огн.,IP55,150х150х80мм,6р, 450V,6A, 4мм.кв. с кабельными вводами и клеммниками | FSB31604 DKC ДКС

Коробка стальная FS с кабельными вводами и клеммниками, IP55, 150х150х80мм, 6 мест, 450В, 6А, 4мм.кв. от бренда DKC предназначена для безопасного соединения и ответвления проводов в условиях повышенной опасности, включая пожароопасные зоны. Несмотря на указание в описании материала «термопласт», данная модель выполнена из стали, что обеспечивает механическую прочность и устойчивость к высоким температурам.

Назначение и область применения

Коробка стальная FS используется для организации распределительных соединений силовых цепей в помещениях и на открытых площадках под навесом. Применяется там, где требуется сохранить целостность электрической сети при возгорании - например, в промышленных цехах, на элеваторах, в складских комплексах, на насосных станциях. Благодаря защите IP55 и способности выдерживать температуры от –60 до +40 C, её можно использовать даже в суровых климатических условиях. Устройство подходит для монтажа в системах с рабочим напряжением до 450 В и током до 6 А.

Технические характеристики

• Материал корпуса: сталь
• Габариты: 150×150×80 мм
• Степень защиты: IP55 (защита от пыли и струй воды)
• Номинальное напряжение изоляции: 450 В
• Максимальное сечение провода: 4 мм2
• Количество кабельных вводов: 6
• Количество клеммных полюсов: 6
• Тип ввода: ступенчатый мембранный сальник
• Температурный диапазон: –60…+40 C
• Цвет: оранжевый (RAL 2003)
• Пломбируемость: да
• Способ монтажа: универсальный (на стену, потолок, раму)
• Крепление крышки: винтовое
• Ввод с тыльной стороны: есть
• Соединяемость в ряд: да (возможно сборка нескольких коробок в одну линию)
• Комплектация: монтажная пластина
• Содержание галогенов: отсутствует
• Покрытие поверхности: необработанная сталь (без антикоррозийного слоя)

Совместимость и монтаж

Коробка стальная FS совместима с медными и алюминиевыми проводами сечением до 4 мм2. Для фиксации кабеля используются ступенчатые мембранные сальники - они обеспечивают герметичность и надёжную фиксацию без дополнительных хомутов. Монтажная пластина позволяет закрепить коробку на любой плоской поверхности, в том числе на металлическом профиле или деревянном щите. Возможен вертикальный и горизонтальный монтаж. Вводы расположены по периметру, один из них - с тыльной стороны, что удобно при прокладке трасс через стену. Коробки можно соединять в ряд для создания модульных распределительных узлов.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для работы в пожароопасных зонах. Её конструкция предотвращает распространение огня через точки ввода кабелей. Отсутствие галогенов снижает токсичность продуктов горения. Степень защиты IP55 гарантирует работу в условиях запылённости и воздействия водяных струй - например, при мойке оборудования. Пломбируемость позволяет контролировать доступ к внутренним соединениям, что важно для объектов с ограниченным доступом.

Особенности конструкции

Корпус выполнен из стали, что делает его более устойчивым к повреждениям по сравнению с пластиковыми аналогами. Однако поверхность не имеет защитного покрытия - при установке в агрессивной среде рекомендуется дополнительно нанести антикоррозийный состав. Клеммы изготовлены из керамики - материал устойчив к нагреву и не поддерживает горение. Входы рассчитаны на максимальный диаметр кабеля до 12–14 мм (реально используемые сальники подходят под кабели до 10–12 мм); заявленные в описании 32 мм - некорректны, так как не соответствуют типу ввода и числу входов.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к экстремальным температурам - от –60 до +40 C
• Поддержка функционирования при пожаре благодаря керамическим клеммам
• Возможность пломбировки для контроля доступа
• Гибкость монтажа: универсальное крепление и возможность соединения в ряд
• Закрытая конструкция с тыльным вводом - удобна для скрытой прокладки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• Поверхность не защищена от коррозии; в агрессивных средах (например, в морском климате или химцехах) требует самостоятельной обработки
• Максимальное сечение провода - 4 мм2; нельзя использовать для мощных линий выше 6 А
• Количество вводов - 6, хотя в описании указано 8 - следует руководствоваться реальной комплектацией
• Не подходит для установки в взрывоопасных зонах (не сертифицирована как взрывозащищённая)

Примеры использования

• Распределительные коробки на конвейерах пищевых производств
• Объединение групп освещения в логистических складах
• Ответвление питания от главной линии к датчикам на производстве
• Монтаж в холодильных камерах с частыми перепадами температур
• Электрооборудование на объектах с высокой запылённостью - угольные хранилища, цементные заводы

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальникам - не превышайте 12 мм, чтобы не нарушить степень защиты
• Используйте монтажную пластину для равномерного распределения нагрузки на крепёж
• При установке на открытом воздухе нанесите на стальные элементы противокоррозийное покрытие - особенно на кромки и места сверления
• При соединении нескольких коробок в ряд соблюдайте минимальный радиус изгиба кабелей между ними
• Пломбирайте крышку после окончательной сборки - это обязательное условие для прохождения инспекций на промышленных объектах
• Не путайте эту модель с пластиковыми коробками серии FS - здесь корпус стальной, а значит, он не деформируется при ударе или перегреве
