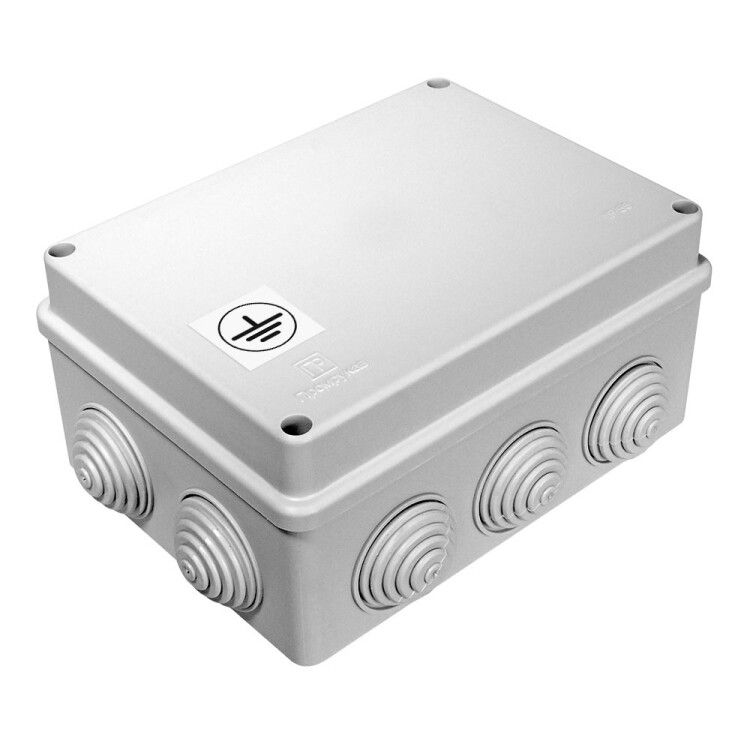

Коробка уравнивания потенциалов (КУП) для о/у 150х110х70 (28шт/кор) IP55 | 40-0310-У Промрукав Строитель

Коробка уравнивания потенциалов для открытой установки 150х110х70 IP55 от бренда ПРОМРУКАВ (артикул 40-0310-у) обеспечивает безопасное соединение токопроводящих элементов в зонах с высокой влажностью, предотвращая разницу потенциалов и снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов используется в составе дополнительной системы уравнивания потенциалов (ДСУП) — обязательного элемента электроустановок в местах с повышенной опасностью: ванные комнаты, душевые, сауны, бассейны. Она соединяет между собой все металлические предметы, которые могут оказаться под напряжением: трубы водоснабжения и отопления, корпуса ванн и душевых кабин, радиаторы, сетки «тёплого пола», сушилки для полотенец. Это исключает возникновение разницы потенциалов между объектами, к которым человек может одновременно прикоснуться.

Технические характеристики

• Габариты: 150×110×70 мм — компактный размер для удобного монтажа на стене или потолке;
• Степень защиты: IP55 — защищена от пыли и струй воды из любого направления, что важно для влажных помещений;
• Материал корпуса: АБС-пластик — прочный, устойчивый к механическим воздействиям и химическим средам, не поддерживающий горение;
• Состав: без галогенов — при нагреве не выделяет токсичных газов, соответствует требованиям экологической безопасности;
• Цвет: серый — универсальный, не требует окраски после монтажа;
• Крышка: непрозрачная, винтовое крепление — надёжно фиксируется, препятствует случайному открыванию;
• Количество входов: 10 — позволяет подключить до десяти проводников; диаметр каждого — 25 мм;
• Поперечное сечение проводника: до 10 мм² — совместима с медными жилами стандартного сечения для заземления;
• Температурный режим: от -25°C до +40°C — подходит для большинства внутренних помещений, включая неотапливаемые;
• Ввод с тыльной стороны: да — упрощает прокладку кабелей и минимизирует внешнюю нагрузку на корпус;
• Заземление не требуется — коробка сама является точкой соединения, не нуждается в отдельном заземляющем проводе.

Совместимость и монтаж

Коробка уравнивания потенциалов для открытой установки 150х110х70 IP55 монтируется настенно-потолочно с помощью крепёжных отверстий в основании. Для установки используются дюбели или саморезы — подходят стандартные крепления для пластиковых коробок. Все 10 вводов имеют одинаковый диаметр 25 мм, позволяют пропускать кабель с изоляцией и без. Подключение выполняется внутри корпуса: проводники заземления от оборудования заводятся через вводы и соединяются с шиной внутри коробки. Монтаж возможен как в новых, так и в реконструируемых помещениях. Учитывайте, что коробка не рассчитана на скрытую установку — она предназначена исключительно для открытой проводки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для систем уравнивания потенциалов. Применение АБС-пластика без галогенов повышает пожарную безопасность. Коробка не создаёт собственного заземления — её функция — только соединение уже существующих токопроводящих частей. Наличие IP55 гарантирует сохранение работоспособности даже при попадании брызг воды или паров.

Преимущества

• Надёжная герметизация благодаря IP55 — подходит для длительной эксплуатации во влажной среде;
• Компактные размеры — легко размещается рядом с сантехникой без перегрузки пространства;
• 10 вводов — достаточно для сложных систем с несколькими металлическими элементами;
• Винтовая крышка — обеспечивает долговечное закрывание, не деформируется при многократном открытии;
• Отсутствие необходимости в заземлении — упрощает проектирование и снижает количество соединений;
• Материал без галогенов — безопасен при аварийном нагреве, соответствует современным нормам экологии.

Ограничения применения

• Не предназначен для установки вне помещений — не имеет защиты от прямого солнца, осадков или замерзания воды внутри;
• Не работает как самостоятельное устройство защиты — требует подключения к системе уравнивания потенциалов;
• Максимальное сечение провода — 10 мм² — не подходит для крупных магистральных заземляющих шин (>16 мм²);
• Недопустимо использовать в условиях температуры ниже -25°C — материал теряет ударную прочность;
• Не рассчитана на скрытую установку в стенах — не имеет фланцев или других элементов для штукатурки.

Примеры использования

• Подключение к трубам холодной и горячей воды в ванной комнате;
• Объединение металлического каркаса душевой кабины с контуром заземления;
• Соединение радиатора отопления и металлической рамы «тёплого пола»;
• Привязка сушилки для полотенец и металлической раковины к единому потенциальному контуру;
• Использование в саунах и банях, где есть множество металлических поверхностей, находящихся под напряжением.

Практические советы

• Перед монтажом проверьте, чтобы все подключаемые элементы были действительно металлическими и не покрыты краской — контакт должен быть на голом металле;
• Используйте медные перемычки сечением 6–10 мм² для внутреннего соединения — они обеспечивают минимальное переходное сопротивление;
• Не перегружайте вводы: каждый из 10 входов предназначен для одного провода — не запихивайте несколько жил в одно отверстие;
• После сборки проверьте целостность цепи тестером — сопротивление между всеми подключенными элементами должно быть менее 0,1 Ом;
• При использовании в саунах с высокой влажностью регулярно осматривайте крышку — возможно образование конденсата, который следует удалять;
• Выбирайте место монтажа недалеко от основных металлических элементов — это сокращает длину проводников и снижает сопротивление контура.
