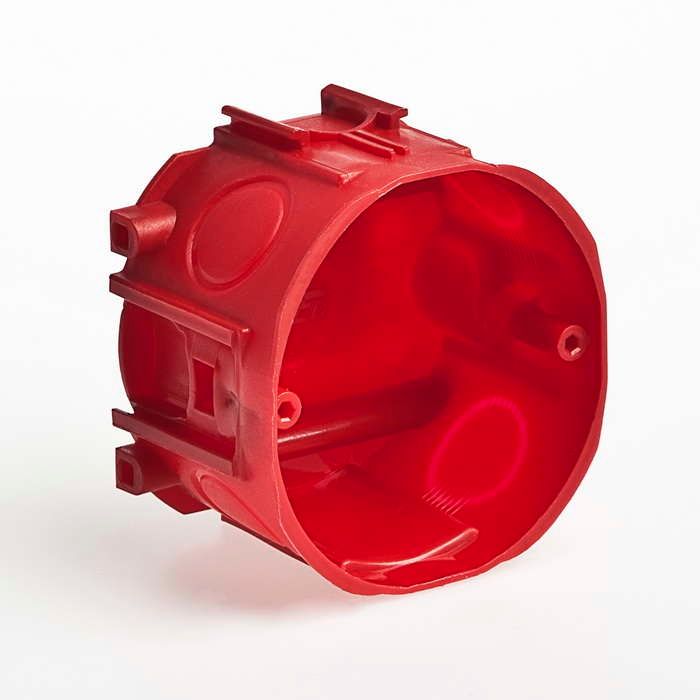

Коробка установочная TYCO 71х47 мм IP40 Ruvinil 10184

Коробка установочная 71х47 миллиметров для блоков и открытого монтажа, защита IP40 от бренда Рувинил (арт. 10184) предназначена для фиксации одиночных электроустановочных изделий в условиях открытого и скрытого монтажа, особенно в бетонных конструкциях.

Назначение и область применения

Установочная коробка используется для монтажа выключателей, розеток, терморегуляторов и других одноканальных устройств в местах, где требуется надёжная фиксация внутри стен или на поверхности. Подходит для монолитного строительства, когда коробка заливается в бетон во время заливки перекрытий или стен. Также применяется в объектах с открытой проводкой - например, в производственных помещениях, гаражах или административных зданиях.

Технические характеристики

• Габариты: диаметр 71 мм, монтажная глубина 47 мм
• Материал корпуса: полипропилен - устойчив к механическим нагрузкам и химическим воздействиям
• Степень защиты: IP30 - защита от твердых предметов крупнее 2,5 мм, но не от воды
• Температурный режим эксплуатации: от –5 C до +60 C
• Форма: круглая
• Цвет: красный
• Количество встраиваемых устройств: одно
• Фиксация устройства: винтовая - обеспечивает плотную посадку без люфта
• Ввод кабеля: сзади - позволяет выводить провода через заднюю стенку, снижая риск повреждений при монтаже
• Тип монтажа: сплошная конструкция - не требует дополнительной рамки или крепления к штукатурке

Совместимость и монтаж

Коробка совместима со всеми стандартными одинарными модульными устройствами, имеющими круглый посадочный диаметр до 71 мм. Для монтажа в бетон: перед заливкой коробка фиксируется в опалубке, после затвердевания раствора её внутренняя часть остаётся доступна для установки механизма. При открытой проводке - крепится саморезами или анкерами к поверхности. Крышка легко открывается для обслуживания - достаточно открутить два винта.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50044–92 для установочных коробок. Материал полипропилена не поддерживает горение и не выделяет токсичных веществ при нагреве. Коробка не предназначена для использования во влажных средах - степень защиты IP30 исключает контакт с водой и пылевыми потоками высокой интенсивности.

Преимущества

• Высокая ударопрочность материала - выдерживает давление при заливке бетона
• Задний ввод кабеля минимизирует изгибы проводов внутри коробки
• Простая сборка: винтовая фиксация устройства не требует специального инструмента
• Яркий красный цвет - удобен для быстрой идентификации на объекте
• Не деформируется при температурных колебаниях в пределах рабочего диапазона

Ограничения применения

• Не использовать в помещениях с повышенной влажностью (ваннные комнаты, бассейны, холодильные камеры)
• Не подходят для многоканальных блоков - рассчитана только на одно устройство
• Не рекомендовано применение ниже –5 C при монтаже - материал становится хрупким
• IP30 не обеспечивает защиту от брызг и пыли - нельзя использовать вне помещений без дополнительной защиты

Примеры использования

• Защитная коробка для выключателя света в жилом доме с монолитными стенами
• Установка термостата системы тёплого пола в бетонной плите
• Фиксатор для кнопки управления станком в цеху с открытой проводкой
• Подключение датчика движения в офисе с декоративным покрытием стен

Практические советы

• Перед заливкой бетона проверьте, чтобы входное отверстие сзади было направлено в сторону будущего прохода кабеля - так будет легче протянуть провода
• При использовании в бетоне закройте отверстие временной пробкой, чтобы раствор не попал внутрь
• Выбирайте устройство с внешним диаметром не более 68 мм - между ним и стенками коробки должен остаться зазор 1–2 мм для свободной установки
• Не используйте металлические крепления внутри коробки - они могут вызвать замыкание при контакте с проводниками
• Артикул 10184 от Рувинил совпадает с аналогами серии Тусо - можно заменить при необходимости без изменения проекта
