Коробка установочная блочная. Внешний размер 68х62мм, внутренний 64х60 мм - КУ1102 HEGEL

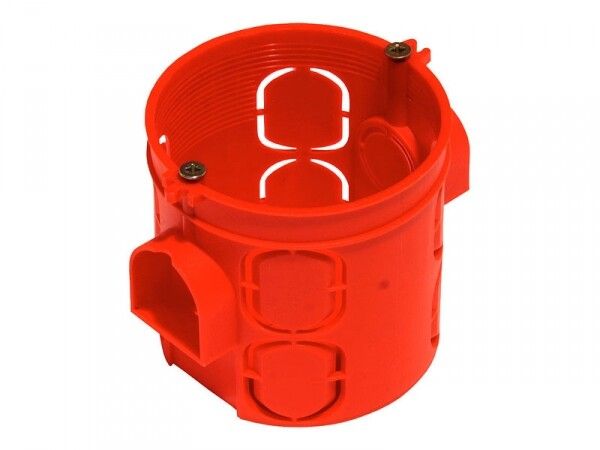

Коробка установочная блочная HEGEL КУ1102 - это компактная, прочная монтажная коробка из полипропилена, предназначенная для скрытой установки в кирпичные или бетонные стены. Подходит для одиночного монтажа выключателей, розеток и диммеров; благодаря возможности стыковки позволяет собирать блоки из нескольких элементов. Артикул КУ1102 соответствует серии 11 от HEGEL.

Назначение и область применения

Коробка установочная блочная HEGEL КУ1102 используется для скрытого монтажа электроустановочных изделий внутри стен. Применяется там, где требуется надёжное фиксирование устройств: жилые дома, офисы, общественные здания. Подходит для установки выключателей, розеток, диммеров, терморегуляторов и аналогичных приборов с винтовым креплением. Благодаря возможности стыковки несколько коробок можно располагать рядом - вертикально или горизонтально - для создания многофункциональных блоков управления.

Технические характеристики

• Внешний размер: 68 × 62 мм
• Внутренний размер: 64 × 60 мм
• Глубина монтажа: 60 мм
• Форма: круглая
• Материал: полипропилен (безгалогенный, огнестойкий до 650 C)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество устанавливаемых устройств: одно
• Тип крепления устройства: винтовой
• Крепление крышки: винтовое
• Ввод проводов: штампованное отверстие с тыльной стороны
• Цвет: красный
• Комплектация: винты для крепления и крышки
• Рабочее напряжение: до 400 В

Совместимость и монтаж

Коробка установочная блочная HEGEL КУ1102 рассчитана на монтаж в плотные материалы: кирпич, бетон, гипсолит. Для установки делается отверстие по размеру корпуса - 68×62 мм. Коробка фиксируется раствором или специальной шпатлевкой. После этого в неё устанавливаются электроустройства с помощью винтов, которые входят в комплект. Штампованное отверстие сзади позволяет заводить кабель прямо через заднюю стенку - удобно при скрытом способе прокладки. Для сборки блока из нескольких коробок используйте межцентровое расстояние 71 мм - так обеспечивается точное выравнивание установленных устройств.

Безопасность и стандарты

Материал - полипропилен без галогенов - снижает выделение токсичных веществ при нагреве. Температура плавления выше 650 C обеспечивает повышенную огнестойкость. Степень защиты IP20 соответствует требованиям для помещений с нормальным уровнем влажности и отсутствием прямого контакта с водой. Не рекомендуется использовать во влажных помещениях (ванна, баня, улица) или в местах с высокой запылённостью.

Преимущества

• Высокая механическая прочность материала - выдерживает давление раствора при монтаже
• Легко обрабатывается: не требует сложных инструментов для подгонки
• Встроенные винты в комплекте - не нужно докупать крепёж
• Возможность стыковки - позволяет создавать модульные блоки без лишних переходников
• Красный цвет - отличает её от других типов коробок, упрощает идентификацию при обслуживании

Ограничения применения

• IP20 - не подходит для влажных, пыльных или открытых помещений
• Не предназначена для установки в деревянные или гипсокартонные перегородки - нужна жёсткая основа
• Один вход сзади - нельзя подключать несколько кабелей с разных сторон
• Не совместима с устройствами, требующими крепление на защёлках - только винтовое
• Не является распределительной коробкой без установки крышки К5001

Примеры использования

• Установка одиночного выключателя света в коридоре квартиры
• Создание блока из трёх коробок для розетки + выключатель + USB-зарядка в комнате
• Монтаж диммера в нише стены в гостиной
• Подключение терморегулятора системы тёплого пола в бетонной стене

Практические советы

• Перед монтажом проверьте, что отверстие в стене точно соответствует внешним размерам 68×62 мм - слишком маленькое отверстие затруднит установку, слишком большое - снизит устойчивость
• При стыковке нескольких коробок используйте уровень - межцентровое расстояние 71 мм критично для эстетики и функциональности
• Если планируете сделать распределительную коробку - обязательно закройте её крышкой К5001
• При работе с раствором следите, чтобы он не попал внутрь корпуса - это усложнит последующую установку механизма
• Коробка КУ1102 от HEGEL - часть серии 11, поэтому все компоненты этой серии взаимозаменяемы и совместимы
