Коробка установочная 64х62 с саморезами переходником КУ1104 | HEGEL

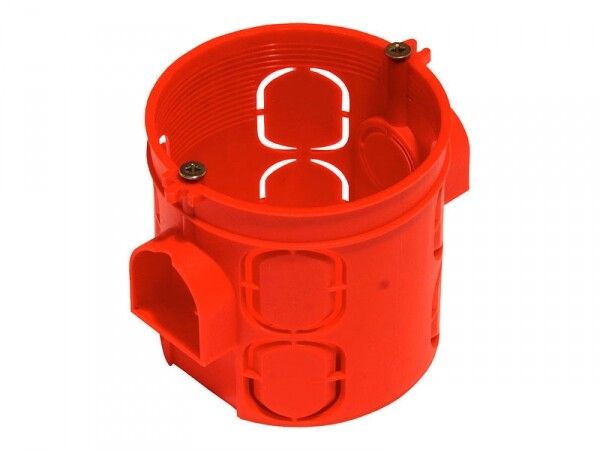

Коробка установочная блочная 64×62 мм от HEGEL, артикул КУ1104 - это надёжная основа для монтажа одиночных электроустановочных устройств в сплошных стенах из кирпича, бетона или гипсолита. Благодаря возможности стыковки несколько таких коробок можно устанавливать рядом, формируя компактные группы розеток или выключателей.

Назначение и область применения

Коробка установочная блочная КУ1104 предназначена для скрытого монтажа в сплошные стены. Внутрь неё устанавливаются одиночные устройства: розетки, выключатели, диммеры, терморегуляторы и аналогичные элементы, закрепляемые на винты или металлические захваты. Коробка не предназначена для открытой проводки или монтажа в перегородках из ГКЛ. Подходит для жилых, офисных и промышленных объектов, где требуется надёжная фиксация оборудования внутри массивных стен.

Технические характеристики

• Размеры корпуса: 64 × 62 мм (наружные), 60 × 60 мм (внутренняя полость)
• Глубина: 60 мм
• Форма: круглая
• Материал: полипропилен без галогенов, огнестойкий до 650 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество постов: 1
• Количество входов: 5 штампованных отверстий для ввода кабеля
• Тип ввода: штампованные отверстия - без резьбы, требует дополнительного крепления кабеля
• Крепление крышки: винтовое
• Крепление к стене: винтовое (винты в комплекте)
• Цвет: красный
• Напряжение: до 400 В

Совместимость и монтаж

Коробка установочная блочная КУ1104 совместима с любыми однопостовыми электроустановочными изделиями, которые крепятся винтами. Для сборки группового блока используется стыковка с другими такими же коробками - межцентровое расстояние между соседними коробками составляет 71 мм. Это позволяет легко формировать ряды из двух, трёх и более устройств. Ввод кабеля возможен через 5 штампованных отверстий на задней стенке - перед монтажом их необходимо рассверлить под нужный диаметр. Крышка крепится винтами, что обеспечивает плотное прилегание и удобство обслуживания. Комплектуется винтами для крепления к стене и крышке.

Безопасность и стандарты

Материал коробки - полипропилен без галогенов - соответствует требованиям безопасности при возгорании: при нагреве не выделяет токсичных газов. Температура плавления материала выше 650 C, что снижает риск распространения пламени. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от влаги - применение допускается только во внутренних помещениях с контролируемой средой.

Преимущества

• Высокая прочность полипропиленовой конструкции - выдерживает давление при затирке штукатуркой
• Возможность стыковки нескольких коробок - упрощает монтаж групповых решений
• Штампованные вводы обеспечивают гибкость при прокладке кабелей различного диаметра
• Крышка фиксируется винтами - предотвращает самопроизвольное открывание
• Комплектация винтами исключает необходимость докупать крепёж

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для монтажа в легких перегородках (ГКЛ, деревянные каркасы) - требует сплошной стены
• Штампованные отверстия не имеют резьбы - нельзя напрямую завинчивать гофру или фитинги, нужны переходники или герметизация
• Не предназначен для установки многопостовых устройств - каждая коробка рассчитана только на один модуль

Примеры использования

• Установка одной розетки и одного выключателя в сплошной бетонной стене кухни
• Сборка вертикального блока из трёх коробок для управления освещением, розеткой и диммером в коридоре
• Монтаж терморегулятора в стене комнаты с центральным отоплением
• Подключение бытового оборудования в административном здании с кирпичными перегородками

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 60 мм, чтобы коробка полностью поместилась
• При стыковке нескольких коробок используйте уровень - даже небольшой перекос усложнит установку лицевых рамок
• Для герметизации вводов кабеля в штампованные отверстия рекомендуется использовать пластиковые втулки или термоусадку
• Если коробка будет закрываться декоративной рамкой - выбирайте её с учётом внешнего размера 64×62 мм
• При замене старой коробки - убедитесь, что новый вариант имеет те же размеры и тип крепления
