Коробка установочная 68х62 стыковочные узлы, красная с саморезами | SQ1402-1106 TDM

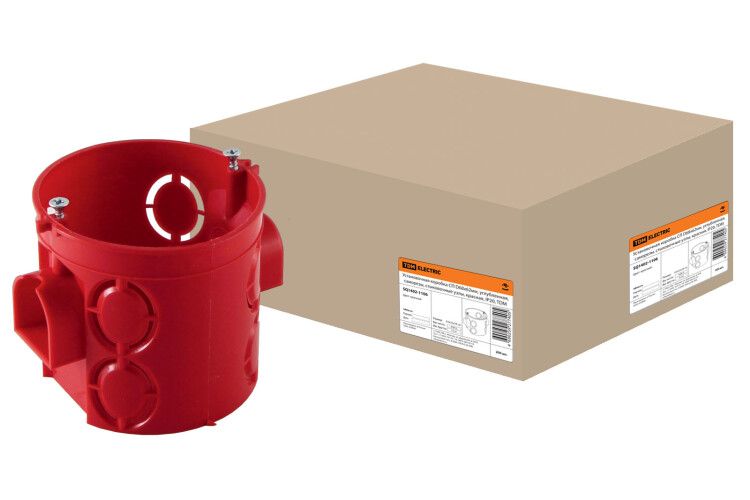

Установочная коробка TDM ELECTRIC sq1402-1106 - круглая углубленная монтажная коробка из пластика с шестью предварительно намеченными вводами, предназначена для скрытой установки в бетонные конструкции. Коробка совмещает функции распределительной точки и основания для одного электроустройства, например выключателя или розетки, и оснащена саморезами и возможностью последовательного соединения с другими коробками.

Назначение и область применения

Коробка TDM ELECTRIC sq1402-1106 используется для скрытой установки в бетонные стены, перегородки и потолки. Она служит местом крепления одиночных электротехнических устройств - таких как выключатели, розетки, терморегуляторы или датчики. Шесть выбиваемых вводов позволяют заводить кабели из нескольких направлений, что особенно удобно при организации группового управления или сложных схем wiring. Подходит для жилых, офисных и промышленных объектов, где требуется надежная фиксация оборудования внутри стен.

Технические характеристики

• Диаметр: 68 мм
• Внутренняя глубина: 62 мм
• Форма: Круглая
• Материал: Полистирол (ПС) и полипропилен (ПП) - высокопрочные, не поддерживающие горение пластики
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество вводов: 6 (преднамеченные выбиваемые отверстия)
• Размер ввода для труб: 16–20 мм
• Количество устанавливаемых устройств: 1
• Тип крепления устройства: Винтовое (через монтажные отверстия на внутренней стороне)
• Крепление крышки: Не предусмотрено - коробка открытая, крышка не применяется
• Ввод с тыльной стороны: Да - возможность подключения сзади
• Ветронепроницаемая: Да - герметичность обеспечивается за счет плотного прилегания кабелей и заделки раствора
• Безгалогенная конструкция: Да - безопасна при возгорании, соответствует экологическим нормам
• Цвет: Красный

Совместимость и монтаж

Коробка TDM ELECTRIC sq1402-1106 рассчитана на монтаж в бетонную кладку. Для установки необходимо просверлить отверстие подходящего диаметра, поместить коробку и закрепить её раствором или специальной шпатлевкой. Саморезы в комплекте используются для фиксации установленного устройства (например, розетки) внутри коробки. Выбиваемые отверстия легко пробиваются обычным плоским инструментом - достаточно ударить по краю отверстия, чтобы удалить крышку. Все вводы подходят для кабелей диаметром 16–20 мм. Возможность соединения в цепь позволяет использовать несколько коробок друг за другом при необходимости прокладки трассы через смежные помещения.

Безопасность и стандарты

• Степень защиты IP20 соответствует ГОСТ 14254 - исключает контакт с токоведущими частями пальцами, но не защищает от влаги
• Стандарт NEMA 1 - защита от случайного контакта и попадания твердых частиц
• Материалы не содержат галогенов - снижает риск образования токсичных газов при нагреве
• Электроизоляционные свойства обеспечивают безопасность при работе с бытовым напряжением до 1000 В

Преимущества

• Прочная конструкция из ПС и ПП - устойчив к механическим нагрузкам и деформации при затвердевании раствора
• Шесть вводов дают гибкость в прокладке кабелей - можно подвести питание сверху, снизу, сбоку
• Встроенные саморезы экономят время монтажа - не требуют доп purchases
• Красный цвет упрощает визуальное различение в сложных системах (например, при ремонте или диагностике)
• Возможность соединения в цепь - позволяет создавать многоуровневые системы распределения без дополнительных переходников

Ограничения применения

• Не предназначен для установки во влажных средах - IP20 не защищает от воды, поэтому нельзя применять в ванных комнатах, на улице или в сырых подвалах
• Не поддерживает установку двух устройств - только одно место для розетки/выключателя
• Не имеет крышки - после монтажа коробка остаётся открытой, требует обязательной установки лицевой панели
• Не рекомендовано использование с кабелями более 20 мм в диаметре - возможны трудности с заправкой и герметизацией
• Нельзя использовать в условиях постоянного воздействия УФ-лучей - материал не устойчив к выгоранию на солнце

Примеры использования

• Установка одинарного выключателя света в спальне
• Монтаж розетки для зарядки телефона в коридоре
• Создание распределительной точки для группы датчиков движения в офисном помещении
• Интеграция в цепь с соседними коробками при проходе кабеля через несколько комнат
• Замена старой металлической коробки на современную пластиковую в рамках капитального ремонта

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен быть на 2–3 мм больше внешнего диаметра коробки (68 мм), чтобы обеспечить равномерное заполнение раствора
• Выбивайте отверстия только перед прокладкой кабелей - так вы сохраните целостность коробки и избежите повреждений
• Используйте силиконовый герметик вокруг введенных кабелей, если требуется повышенная герметизация даже при IP20
• При соединении нескольких коробок в цепь следите, чтобы все вводы были правильно ориентированы - это упростит дальнейшую прокладку
• Не используйте коробку в качестве ответвительной - она не рассчитана на скрутки или клеммники внутри; все соединения должны выполняться вне коробки
