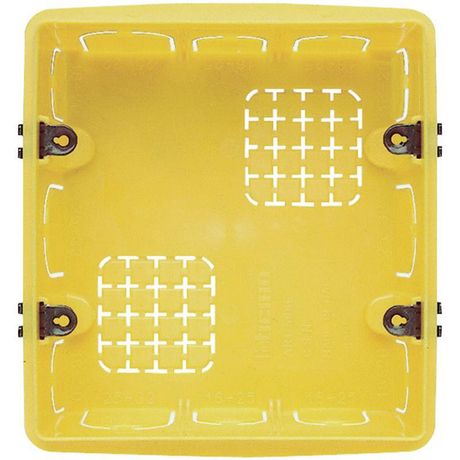

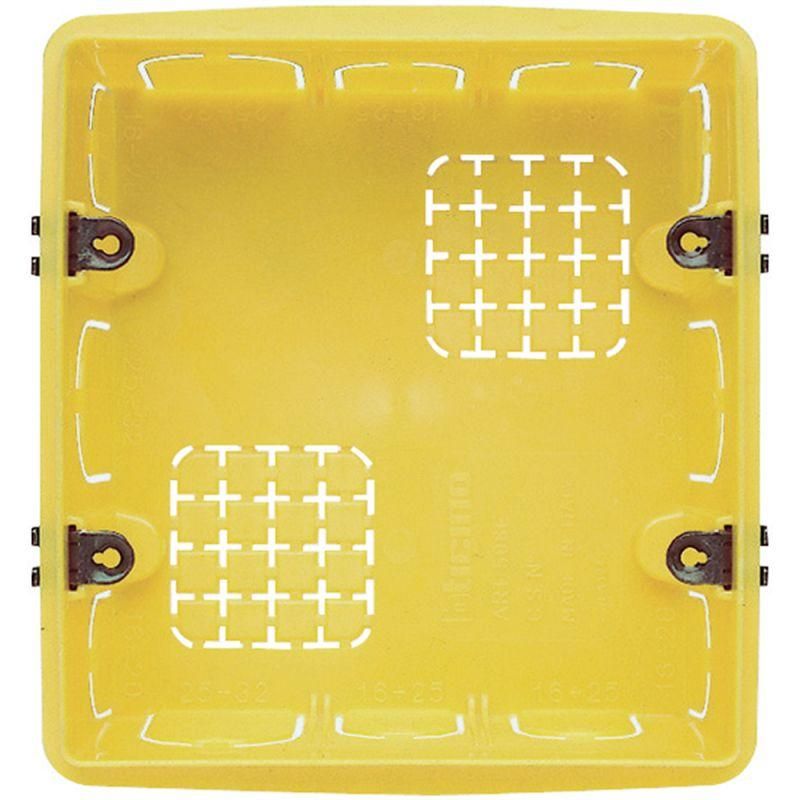

Коробка установочная 106х117х52 Leg BTC 506E Legrand

Коробка установочная для твердых стен 106х117х52 мм от Legrand Euro - это компактный элемент для скрытой проводки в бетонных, кирпичных и других жестких основаниях. Артикул 506e обеспечивает надежную фиксацию одиночного устройства, например, выключателя или розетки, с задним вводом кабеля.

Назначение и область применения

Коробка установочная для твердых стен 106х117х52 мм предназначена для монтажа внутри стен из бетона, кирпича, шлакоблока и аналогичных плотных материалов. Подходит для установки одного электроустройства - выключателя, розетки, модуля автоматики или другого компактного оборудования. Применяется в жилых, офисных и промышленных зданиях при скрытой электропроводке.

Технические характеристики

• Габариты: 106×117×52 мм (ширина × высота × глубина)
• Монтажная глубина: 50 мм - позволяет уместить стандартные механизмы с учетом запаса на соединения
• Форма: квадратная - совместима с большинством распространённых рамок и лицевых панелей
• Материал: пластик без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: желтый - отличается от стандартной белой цветовой гаммы, удобен для визуального различения в сложных системах
• Количество входов: 16 - позволяет проложить до 16 кабелей через один корпус, что снижает необходимость в дополнительных ответвлениях
• Степень защиты IP00 - не защищена от воды и пыли; применяется исключительно внутри стен, после окончательной отделки
• Максимальная рабочая температура: +60 C - не рекомендуется для мест с повышенным тепловыделением (например, рядом с мощными нагревателями)
• Фиксация устройства: винтовая - обеспечивает прочное закрепление механизмов без проскальзывания
• Ввод сзади: да - кабели заводятся с тыльной стороны, что упрощает сборку и минимизирует перегрузку передней части

Совместимость и монтаж

Коробка установочная для твердых стен 106х117х52 мм совместима с любыми устройствами, имеющими стандартную посадку под крепление винтами. Монтаж выполняется в подготовленное отверстие в стене. Для фиксации используется алебастровая смесь, цементный раствор или специальные анкеры. После установки коробки 506e в стену, её можно заштукатурить или замазать шпатлевкой - материал не требует предварительной обработки. Кабельные вводы расположены на задней стенке, поэтому важно заранее продумать трассировку проводов.

Безопасность и стандарты

Изделие изготовлено из негалогенного пластика, что снижает риск выделения токсичных веществ при возгорании. Соответствует требованиям безопасности для внутренних установок в соответствии с ГОСТ Р 50044. Коробка не имеет степени защиты выше IP00 - не предназначена для открытой установки, влажных помещений или наружного использования.

Преимущества

• Увеличенная глубина (50 мм) позволяет легко размещать современные многофункциональные механизмы с большим количеством контактов
• 16 вводов обеспечивают гибкую маршрутизацию кабелей - меньше переходных коробок и соединителей
• Желтый цвет упрощает поиск и диагностику в сложных распределительных системах
• Винтовая фиксация гарантирует долговечное крепление даже при частом использовании
• Задний ввод снижает вероятность повреждения кабелей при установке лицевой панели

Ограничения применения

• Не использовать в помещениях с высокой влажностью (ванная, баня, подвал) - степень защиты IP00 не допускает контакт с водой
• Не применять в условиях температуры выше +60 C - например, рядом с печами, котлами или мощными трансформаторами
• Подходит только для твердых стен - не годится для гипсокартона, пеноблоков или легких перегородок
• Не предназначен для установки нескольких устройств одновременно - рассчитана на одно

Примеры использования

• Установка одноклавишного выключателя в квартире с бетонными стенами
• Размещение розетки с USB-портами в офисном кабинете
• Монтаж модуля управления освещением в многоквартирном доме
• Скрытое размещение терморегулятора в системе “теплый пол”

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было немного больше, чем сама коробка - 1–2 мм зазора упростят установку
• При работе с несколькими кабелями используйте маркировку - 16 вводов легко перепутать без меток
• Не затягивайте винты слишком сильно - пластик может деформироваться, особенно при холодной температуре
• Артикул 506e от Legrand Euro совместим с продукцией BTICINO и Bticino (Legrand) - можно комбинировать с другими элементами этой серии
• Если нужна защита от пыли/влаги - выбирайте коробку с IP44+; эта модель - только для скрытой установки
