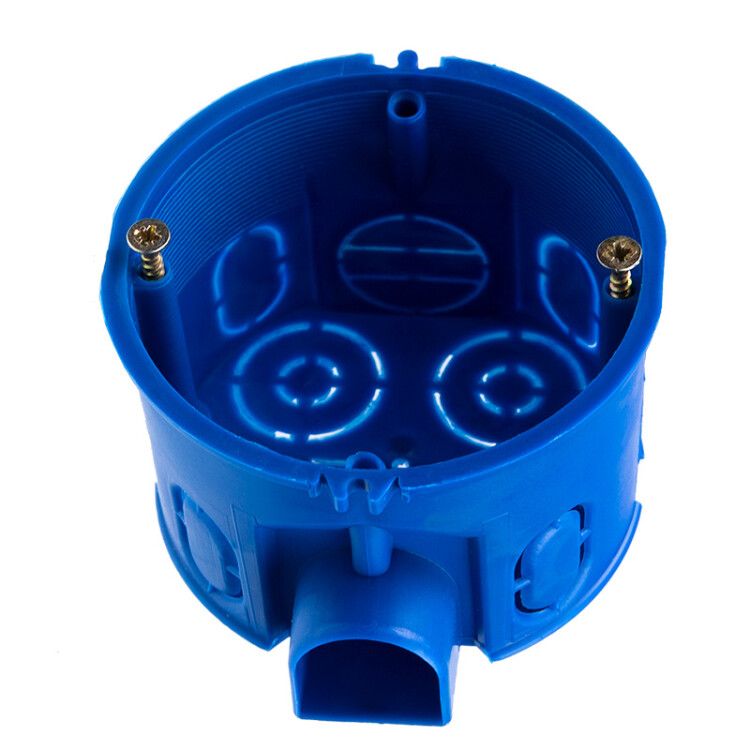

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 | 28-3046 REXANT MEET

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 от Rexant - это надежный элемент для скрытого монтажа выключателей, розеток и других электроустановочных устройств в бетонных и кирпичных стенах. Артикулы etm28-3046 и 28-3046 обеспечивают совместимость с типовой системой установки, а материал из безгалогенного полипропилена повышает безопасность при эксплуатации.

Назначение и область применения

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 предназначена для фиксации электроустановочных изделий - таких как розетки, выключатели, модули автоматики - внутри сплошных стен из бетона, кирпича или блочных материалов. Подходит для жилых, офисных и промышленных объектов, где требуется скрытая проводка. Благодаря возможности соединения нескольких коробок через интегрированный кабельный канал, её используют для группового монтажа устройств в одном месте.

Технические характеристики

• Габариты: диаметр 68 мм, глубина 45 мм - оптимальны для стандартных монтажных рамок и лицевых пластин.
• Материал: полипропилен - устойчив к влаге, химически инертен, не поддерживает горение.
• Степень защиты IP30: предохраняет от твердых предметов крупнее 2,5 мм, но не обеспечивает защиту от воды - применяется только во внутренних помещениях.
• Макс. сечение провода: до 35 мм2 - позволяет подключить силовые кабели, включая медные жилы сечением до 16 мм2 (многожильные) и до 25 мм2 (моножильные).
• Количество входов: 8 - даёт возможность прокладывать несколько кабелей одновременно, снижая необходимость в дополнительных переходниках.
• Ввод с тыльной стороны: да - удобен для подключения кабеля от распределительной коробки или штробы.
• Цвет: синий - стандартизирован для быстрой визуальной идентификации в сложных монтажных схемах.
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям пожарной безопасности в общественных зданиях.
• Крепление крышки: винтовое - обеспечивает плотное закрывание и долговечность.
• Комплектация: комплект винтов для фиксации - не требует доп purchases.

Совместимость и монтаж

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 рассчитана на монтаж в бетонные и кирпичные конструкции. Для установки необходимо просверлить отверстие диаметром 68–70 мм и глубиной не менее 45 мм. Крепление осуществляется с помощью винтов, входящих в комплект - они вворачиваются в стену после заполнения отверстия раствором или алебастром. Межосевое расстояние между соседними коробками - 71 мм, что соответствует стандартному шагу для двойных и тройных установочных блоков. Возможна последовательная сборка нескольких коробок через кабельный канал - это упрощает прокладку проводов между смежными точками без дополнительных трубок.

Безопасность и стандарты

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для установочных коробок. Степень защиты IP30 исключает доступ к токоведущим частям при случайном контакте с внешними предметами, но не защищает от влаги - поэтому применение возможно только в сухих помещениях. Отсутствие галогенов в составе материала делает её подходящей для помещений с повышенными требованиями к экологической безопасности (детские учреждения, больницы, метро).

Преимущества

• Удобная форма - круглая конструкция легко встраивается в любые типы стен без необходимости подгонки формы.
• Высокая прочность полипропилена - выдерживает давление раствора при затирке, не деформируется при затяжке винтов.
• Встроенный кабельный канал - минимизирует количество дополнительных соединителей и ускоряет монтаж.
• Винтовое крепление крышки - гарантирует герметичность и долговечность, не требует замены при многократном вскрытии.
• Синий цвет - отличается от белых аналогов, упрощает поиск и диагностику в сложных сетях.

Ограничения применения

• Не предназначен для монтажа в деревянные, гипсокартонные или легкие перегородки - требует жесткой основы (бетон/кирпич).
• IP30 не защищает от влаги - нельзя использовать в ванных комнатах, на улице, в сырых цокольных этажах без дополнительной защиты.
• Не подходит для установки мощных устройств с высокими тепловыделениями (например, термореле или преобразователи частоты) - ограниченная теплоотдача полипропилена.
• Максимальное сечение 35 мм2 - не подходит для кабелей выше 50 мм2, используемых в промышленных щитах.

Примеры использования

• Монтаж группы из трех розеток в кирпичной стене квартиры - три коробки соединяются в ряд через кабельный канал.
• Установка выключателя освещения в бетонной стене офисного здания - один элемент с вводом сверху и выводом вниз.
• Подключение датчиков движения и светильников в коридоре многоэтажного дома - использование нескольких коробок с прокладкой кабеля внутри системы.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 68 мм; меньший вызовет трещины, больший - плохую фиксацию.
• Заполняйте отверстие раствором равномерно, чтобы избежать перекоса коробки - используйте уровень при установке.
• При соединении нескольких коробок - начинайте с крайней, затем подключайте следующую через канал, не перегружая его более чем 8 кабелями.
• Не используйте саморезы другого типа - винты в комплекте имеют оптимальную длину и резьбу для полипропилена.
• При работе с многожильным проводом - обязательно используйте наконечники НШВИ, так как напряжение на контактных площадках может достигать 250 В.
