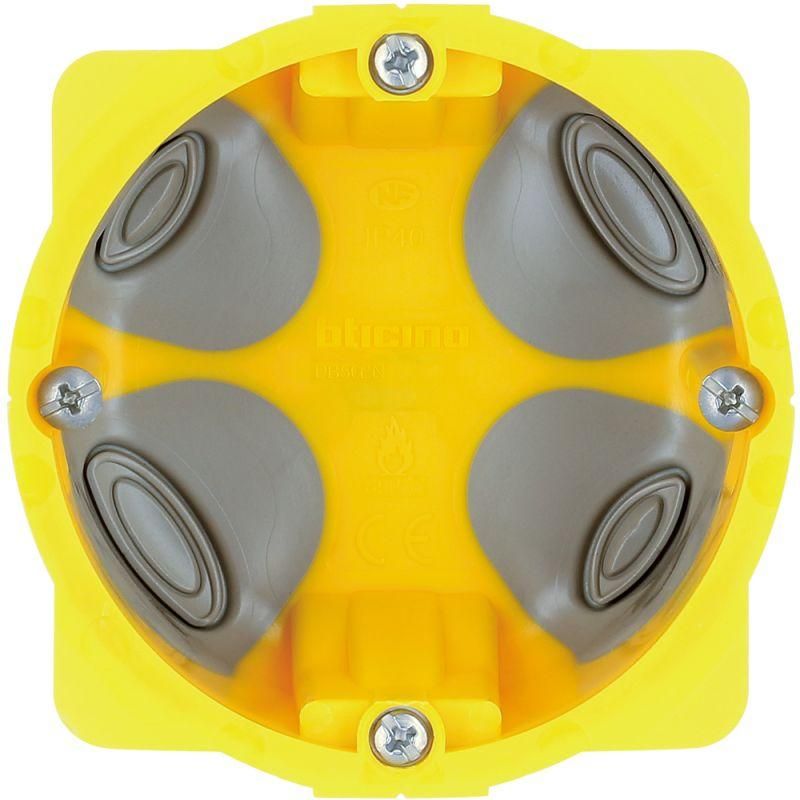

Коробка установочная для гипсокартона 2 мод. Leg BTC PB502N Legrand

Коробка установочная для гипсокартона, 2 модуля от Legrand Euro (арт. pb502n) предназначена для скрытой установки в стеновые перегородки из гипсокартона. Она обеспечивает надёжную фиксацию четырёх электроустановочных изделий - выключателей, розеток или других модулей - с возможностью ввода кабелей сзади.

Назначение и область применения

Установочная коробка pb502n используется для монтажа бытовых и коммерческих электроустановочных устройств внутри перегородок из гипсокартона. Подходит для жилых помещений, офисов, гостиниц и других объектов, где требуется чистовая отделка стен без наружного бокса. Коробка рассчитана на одновременную установку до четырёх модульных элементов - например, двух двойных розеток или комбинации выключателя и розетки.

Технические характеристики

• Тип: встраиваемая коробка для гипсокартона
• Исполнение: двойной модуль (вмещает 4 устройства)
• Форма: круглая
• Глубина монтажа: 48 мм - достаточна для большинства стандартных механизмов
• Диаметр отверстий для ввода кабелей: 16–25 мм
• Количество вводов: 4 (два сбоку, два сверху/снизу - согласно форме корпуса)
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, не защищена от воды
• Материал: самозагасающий пластик (поликарбонат или аналогичный)
• Покрытие: необработанная поверхность - требует шпатлевания при финишной отделке
• Цвет: желтый - соответствует цветовой маркировке Legrand для упрощённого распознавания на этапе монтажа
• Фиксация устройства: винты или распорные лапки - совместима со всеми типами стандартных механизмов
• Ввод сзади: да - позволяет провести кабели через заднюю стенку, снижая нагрузку на передние клеммы

Совместимость и монтаж

Коробка pb502n совместима с любыми стандартными установочными механизмами, имеющими крепление винтами или распорными лапками - в том числе с продукцией Legrand, BTICINO и другими производителями, соблюдающими европейские стандарты (EN 60670). Монтаж выполняется путём вырезания отверстия в гипсокартоне по внешнему диаметру коробки. Для точного выреза рекомендуется использовать специальную насадку-коронку. После установки коробка фиксируется за счёт распорных лапок, которые зажимаются между слоями гипсокартона. Кабельные вводы располагаются по периметру - можно выбрать удобный маршрут прокладки.

Безопасность и стандарты

Коробка выполнена из самозатухающего пластика, что соответствует требованиям безопасности по горючести. Степень защиты IP40 гарантирует предотвращение доступа к токоведущим частям твёрдыми предметами более 1 мм - этого достаточно для внутренней установки в сухих помещениях. Соответствует нормам EN 60670-1 и EN 60670-2. Не предназначен для использования во влажных зонах (ванная, кухня, бассейн) без дополнительной герметизации.

Преимущества

• Круглая форма обеспечивает равномерное распределение нагрузки на гипсокартон, снижая риск трещин
• Чёткая фиксация винтами и распорными лапками исключает люфт установленных устройств
• Ввод сзади упрощает прокладку кабелей и минимизирует перегрузку на лицевую часть механизма
• Жёлтый цвет делает её легко узнаваемой среди других коробок на стройплощадке
• Поддерживает установку до 4 устройств - экономит место и уменьшает количество точек прохода в стене

Ограничения применения

• Не применяется в условиях повышенной влажности - IP40 не защищает от брызг и пара
• Не подходит для массивных стен (бетон, кирпич) - предназначена только для гипсокартона
• Не содержит вводов в комплекте - кабельные вводы необходимо приобретать отдельно, если требуется герметизация
• Не допускается использование с устройствами, требующими глубже 48 мм (например, некоторые старые модели реле или трансформаторы)

Примеры использования

• Установка двух розеток и двух выключателей в спальной комнате
• Размещение системы управления освещением (диммер + кнопка) в холле
• Монтаж розетки USB и обычной розетки рядом с рабочим столом
• Обустройство зоны домашнего кинотеатра - скрытый монтаж всех кабелей и управляемых устройств

Практические советы

• Перед вырезом отверстия проверьте расположение деревянных или металлических направляющих - коробка должна монтироваться только на гипсокартон, без опоры на каркас
• При использовании вводов сзади - закрепите кабели хомутиком внутри коробки, чтобы избежать натяжения на контакты
• После монтажа обязательно заполните щели вокруг коробки шпаклёвкой - даже при идеальном вырезе остаются микрозазоры
• Если планируете в дальнейшем заменить устройство - выбирайте механизмы с минимальной глубиной, так как свободного места внутри всего 48 мм
• Коробка pb502n от Legrand Euro совместима с сериями Valena, Unica и другие - используйте оригинальные механизмы для максимальной надёжности
