Коробка установочная 140х65х45мм двухместная | 10140 Рувинил TYCO

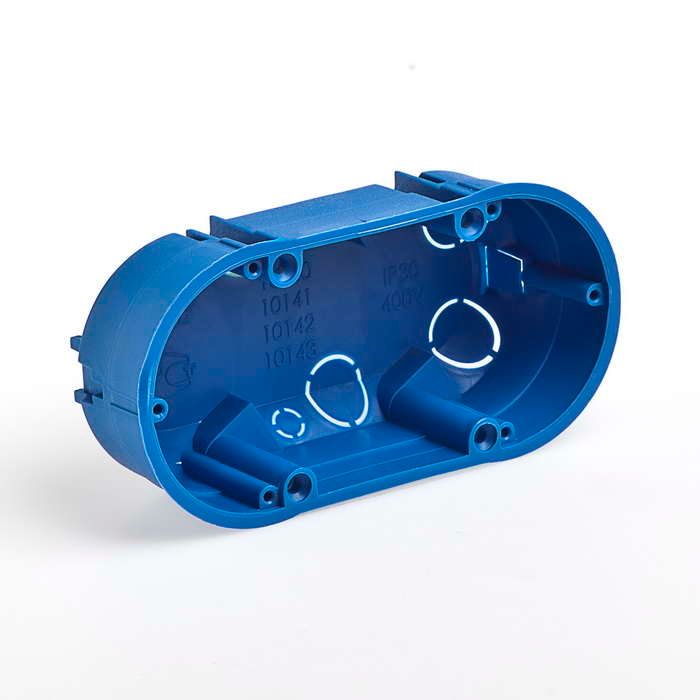

Коробка установочная скрытая двухместная 140х65х45 мм IP30 от Ruvinil - это компактный элемент для скрытой электромонтажной проводки в бетонных и кирпичных стенах. Подходит для установки двух устройств, таких как выключатели или розетки, обеспечивает надёжную фиксацию и защиту от механических воздействий. Артикул 10140 соответствует сериям Рувинил и Tuso.

Назначение и область применения

Коробка установочная скрытая двухместная 140х65х45 мм IP30 предназначена для внутренней установки в стеновые штробы при скрытой проводке. Используется в жилых, офисных и промышленных зданиях для монтажа двойных коммутационных аппаратов - например, двух клавишных выключателей, розеточных блоков или смешанных групп устройств. Подходит для бетона, кирпича и других плотных оснований. Не применяется во влажных помещениях без дополнительной защиты.

Технические характеристики

• Габариты: 140×65×45 мм - оптимальный размер для двухстандартных устройств с учётом посадочного места;
• Степень защиты: IP30 - защита от твёрдых предметов диаметром более 2,5 мм, но не от воды; не предназначен для влажных сред;
• Материал: полипропилен - устойчив к коррозии, химически инертен, хороший электроизолятор;
• Способ монтажа: скрытый - закладывается в штробу, фиксируется раствором или алебастром;
• Ввод кабеля: задний - позволяет выводить провода через тыльную сторону, снижает риск повреждений при установке;
• Фиксация устройств: винтовая - совместима со стандартными механизмами с креплением на болты M4–M6;
• Форма: овальная - удобна для расположения двух устройств в ряд, минимизирует углы для заливки раствора;
• Цвет: синий - отличается от белых моделей, упрощает идентификацию при ремонте;
• Монтажная глубина: 45 мм - достаточна для большинства современных механизмов, включая профильные модели;
• Количество мест: 2 - рассчитана на установку двух одноканальных устройств.

Совместимость и монтаж

Коробка установочная скрытая двухместная 140х65х45 мм IP30 совместима с любыми бытовыми и промышленными механизмами, которые крепятся винтами с шагом 48–50 мм между центрами отверстий. Для монтажа требуется подготовить штробу глубиной не менее 50 мм. После установки коробки её фиксируют гипсовым раствором или алебастром. Кабель вводится сзади - рекомендуется использовать гофрошланг или трубу ПНД/ПВХ для защиты изоляции. Перед заливкой проверьте положение коробки уровнем - допустимое отклонение +-2°.

Безопасность и стандарты

Коробка изготовлена из самозагасающего полипропилена, соответствует требованиям ГОСТ Р 50044.1-92 к материалам для электромонтажных изделий. Степень защиты IP30 исключает доступ к токоведущим частям при случайном контакте с инструментами, но не защищает от влаги. Не используйте в помещениях с высокой влажностью (ванная, баня, подвал) без герметизации входов и дополнительной обработки.

Преимущества

• Усиленная конструкция из полипропилена выдерживает давление при затвердении раствора;
• Задний ввод кабеля снижает риск перегибов и повреждений изоляции;
• Овальная форма обеспечивает равномерное распределение нагрузки при заливке;
• Синий цвет упрощает поиск и диагностику в сложных системах проводки;
• Подходит для замены старых коробок без изменения штробы - точное соответствие типовым размерам.

Ограничения применения

• Не предназначена для открытой проводки - не имеет креплений для настенного монтажа;
• IP30 не обеспечивает защиту от влаги - запрещено использование в сырых помещениях без дополнительной герметизации;
• Не совместима с крупногабаритными устройствами шириной более 60 мм - возможен контакт с соседними коробками;
• Не рекомендуется для многоквартирных домов с повышенными требованиями к пожарной безопасности - материал не относится к классу горючести НГ.

Примеры использования

• Установка двойного выключателя света в спальне;
• Монтаж розетки + USB-блок в детской комнате;
• Размещение терморегулятора и датчика движения в системе “умный дом”;
• Объединение двух каналов управления освещением в коридоре многоэтажного дома.

Практические советы

• Перед заливкой проверьте, чтобы ввод кабеля был направлен в сторону распределительной коробки - так легче протянуть провода;
• Если штроба слишком глубока, подложите под коробку кусок пенопласта - предотвратит проседание при высыхании раствора;
• При использовании в старых домах с треснувшими стенами - дополнительно укрепите коробку металлическими уголками;
• Артикул 10140 совпадает с аналогами от Рувинил и Tuso - можно менять поставщиков без переделки штробы;
• Не забудьте отметить место установки на плане проводки - синий цвет легко путают с другими видами коробок.
