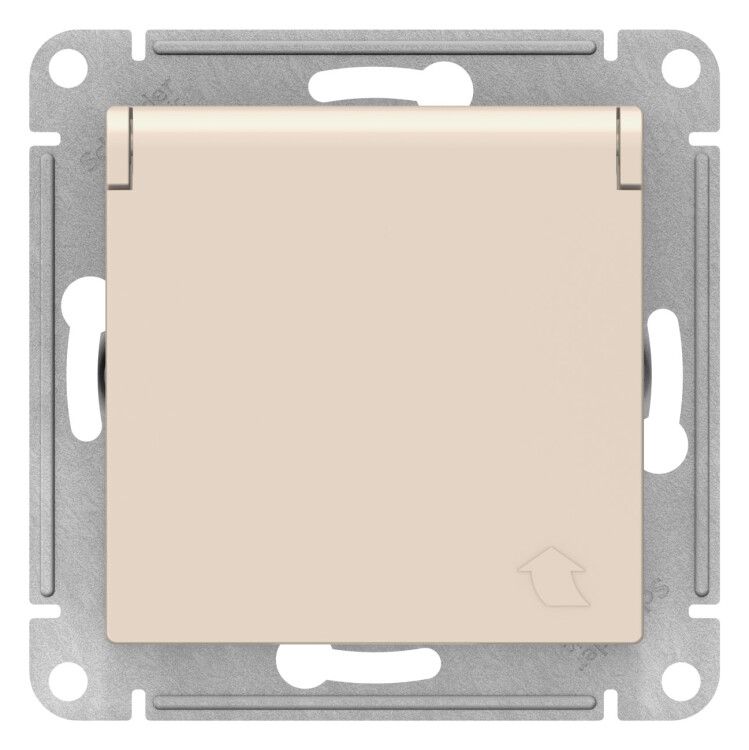

Розетка 1-м СП AtlasDesign 16А IP20 с заземл. защ. шторки крышкой механизм беж. SE ATN000246 APC

Розетка с заземлением, со шторками, с крышкой, 16А, IP20, механизм, бежевая, SE от Systeme Electric (артикул atn000246) - это надёжный механизм для скрытой установки в бытовых и офисных сетях. Подходит для работы в однофазных цепях 220–250 В, 50 Гц, обеспечивает безопасное подключение устройств до 16 А.

Назначение и область применения

Розетка с заземлением, со шторками, с крышкой, 16А, IP20, механизм, бежевая, SE предназначена для постоянного подключения бытовой и маломощной техники: зарядных устройств, компьютеров, светильников, телевизоров, кофе-машин. Применяется в жилых помещениях, офисах, школах и других объектах с нормальными условиями эксплуатации. Механизм совместим с монтажными коробками стандартной глубины и используется там, где важна безопасность детей и эстетичный внешний вид.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Способ подключения: винтовой зажим - позволяет закрепить провода сечением до 4 мм2
• Способ монтажа: скрытая установка в стеновую монтажную коробку
• Минимальная глубина монтажной коробки: 43 мм
• Габариты: 71×71×43 мм
• Количество постов: 1
• Материал корпуса: ABS-пластик, ударопрочный (IK01)
• Цвет: бежевый, глянцевая поверхность
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Комплектация: механизм с накладкой, суппорт, откидная крышка
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка с заземлением, со шторками, с крышкой, 16А, IP20, механизм, бежевая, SE устанавливается в стандартные металлические или пластиковые монтажные коробки глубиной не менее 43 мм. Для фиксации используются усиленные винтовые лапки - они обеспечивают плотную посадку даже в слегка деформированных коробках. Кабель подключается через винты: фаза и ноль - на соответствующие клеммы, заземление - на отдельный контакт. Накладка легко крепится к механизму после монтажа. Обязательно соблюдайте полярность при подключении. Не используйте кабели сечением более 4 мм2 - это может повредить зажимы.

Безопасность и стандарты

Розетка выполнена в соответствии с международным стандартом МЭК 60884-1. Шторки предотвращают случайное попадание предметов в контакты, а откидная крышка дополнительно защищает от пыли и механических воздействий. Заземляющий контакт снижает риск поражения током при пробое изоляции оборудования. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. Ударопрочность IK01 гарантирует устойчивость к легким ударам, характерным для бытовой среды.

Преимущества

• Шторки и откидная крышка - двойная защита от посторонних предметов и пыли
• Усиленные монтажные лапки - прочная фиксация в коробке, минимизация люфта
• ABS-пластик - долговечный материал, устойчивый к царапинам и выцветанию
• Глянцевая бежевая поверхность - гармонирует с большинством интерьеров
• Изолированный монтаж - исключает контакт с токоведущими частями при замене
• Суппорт - упрощает выравнивание и фиксацию механизма во время установки

Ограничения применения

Розетка с заземлением, со шторками, с крышкой, 16А, IP20, механизм, бежевая, SE не предназначена для использования в условиях повышенной влажности: ванных комнатах, банях, на улице, в подвале без отопления. IP20 не обеспечивает защиту от брызг и влаги. Также не рекомендуется применять её в местах с высокой запылённостью или агрессивной химической средой. Температура окружающей среды должна находиться в пределах УХЛ4 - ниже −25C или выше +40C использование недопустимо.

Примеры использования

• Подключение персонального компьютера в офисе
• Зарядка смартфонов и планшетов в спальне
• Питание телевизора и домашнего кинотеатра в гостиной
• Работа миксеров, блендеров на кухне
• Освещение в коридоре через розетку с адаптером

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не меньше 43 мм, иначе механизм не войдёт полностью.
• При подключении затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактные площадки.
• Если планируете использовать розетку в детской комнате, убедитесь, что шторки работают плавно - они должны открываться только при вставке вилки.
• Не используйте переходники и тройники с высокой нагрузкой - максимальный ток розетки составляет 16 А, что эквивалентно ~3,5 кВт.
• При замене старой розетки проверьте состояние заземляющего провода - он должен быть целым и правильно подключен к щитовой.
