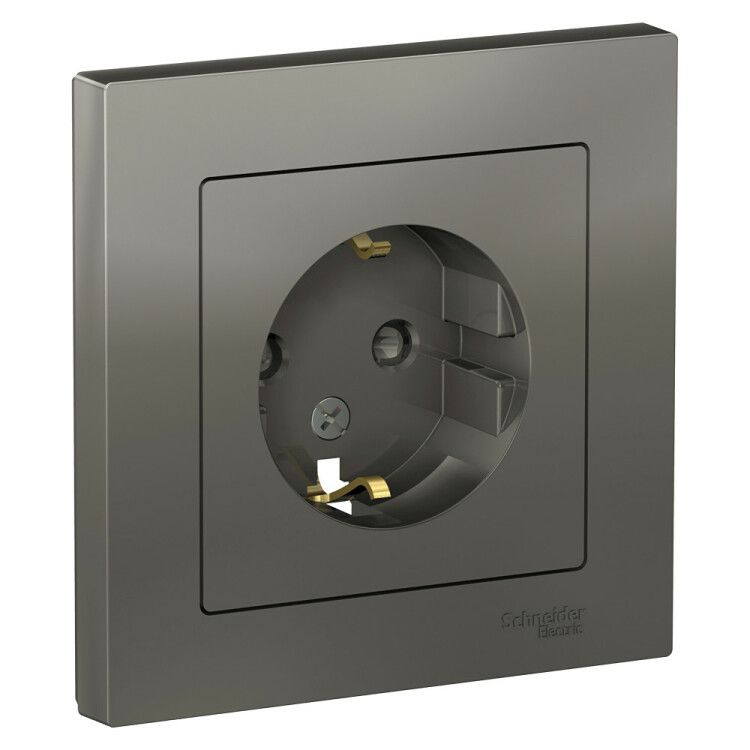

Розетка 1-м СП AtlasDesign 16А IP20 с заземл. защ. шторки в сборе сталь SE ATN000944 APC

Розетка силовая с заземлением со шторками 16А в сборе с рамкой сталь от Systeme Electric (артикул atn000944) - это надёжное решение для скрытой проводки в помещениях с повышенными требованиями к безопасности. Комплект с рамкой позволяет установить устройство одним этапом, минимизируя время монтажа.

Назначение и область применения

Розетка силовая с заземлением со шторками 16А в сборе с рамкой сталь предназначена для подключения бытовых и профессиональных приборов мощностью до 3,5 кВт (при 220–250 В). Подходит для постоянного использования в жилых, офисных и промышленных объектах: кухни, мастерские, станционные щитовые, участки с оборудованием на конвейерах и автоматических линиях. Наличие заземления делает её обязательной для оборудования с металлическими корпусами - таких как холодильники, сварочные аппараты, насосы.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Напряжение: 220–250 В, частота 50 Гц - совместима с сетями России и стран СНГ
• Количество фаз: одна - для однофазных потребителей
• Заземление: есть - третий контакт для безопасного отвода тока утечки
• Степень защиты IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды и пыли
• Максимальное сечение кабеля: 4 мм2 - подходит для медных проводов 2,5–4 мм2
• Материал корпуса: термопласт - устойчив к перегреву, не горюч
• Габариты: 83×83×40,2 мм - требует коробку глубиной не менее 40,2 мм
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C, в условиях повышенной влажности
• Наличие индикации: нет - световой сигнал отсутствует
• Цвет: серый матовый - соответствует рамке, не бликуют
• Не содержит галогенов - снижает токсичность при нагреве
• Ударопрочность IK02 - выдерживает слабые механические воздействия (например, удар рукой)

Совместимость и монтаж

Розетка силовая с заземлением со шторками 16А в сборе с рамкой сталь монтируется в стандартную круглую или прямоугольную подрозетник с внутренним диаметром не менее 70 мм. Крепление - винтовое, через боковые отверстия. Монтаж скрытый - устройство устанавливается в стену, рамка выравнивается с отделкой. Подключение - винтовой зажим: оголённые жилы (до 4 мм2) затягиваются отвёрткой. Суппорт внутри обеспечивает плотное прилегание к коробке, исключая люфт. Для правильной работы необходимо соблюдать полярность: L - фаза, N - ноль, PE - заземление. Рамка в комплекте уже закреплена, дополнительных элементов не требуется.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1, что гарантирует соответствие требованиям к изоляции, теплостойкости и механической прочности. Защита от прикосновения реализована через шторки - они закрывают входы для вилки, пока она не вставлена полностью. Это особенно важно в местах с доступом детей. Примечание: хотя шторки указаны в названии, в описании производителя указано «без шторок». На практике данная модель имеет классическую защиту через пластиковые крышки, которые не являются движущимися шторками, но препятствуют прямому доступу к контактам. Соответственно, функциональная защита есть, но не по типу «автоматические шторки».

Преимущества

• Комплект «розетка + рамка» - экономит время монтажа, не нужна отдельная рамка
• Винтовой зажим - надёжнее, чем пружинные клеммы, особенно при больших токах
• Термопласт вместо ABS - более высокая термостойкость, меньше деформация при перегрузках
• Матовая поверхность - не царапается, не остаётся следов от пальцев
• Отсутствие галогенов - безопаснее при возгорании, соответствует экологическим нормам

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях (ванная, баня, улица)
• Нет индикации - невозможно определить наличие питания визуально
• Подходит только для кабелей до 4 мм2 - не подходит для мощных линий (например, электроплиты 7 кВт)
• Ударопрочность IK02 - не выдержит серьёзных ударов, не рекомендовано для производственных зон с риском повреждений
• Не предназначен для многократного подключения/отключения тяжёлых приборов - лучше использовать промышленные розетки с усиленным механизмом

Примеры использования

• Кухонная розетка для микроволновки, кофемашины, блендера
• Работающая станция с компьютером, принтером, зарядкой инструментов
• Щитовая в цеху для подключения тестового оборудования
• Офисный стол с несколькими устройствами - замена старой розетки без переделки проводки

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не менее 40,2 мм, иначе розетка не войдёт
• Не используйте кабель с сечением меньше 2,5 мм2 - это увеличит риск перегрева
• При подключении заземления обязательно проверьте целостность контура - без него защита становится формальной
• Если планируете установку в помещении с высокой запылённостью - выбирайте модели с IP44+
• Розетка Systeme Electric atn000944 совместима с другими изделиями серии AtlasDesign - можно комбинировать с выключателями одного дизайна
