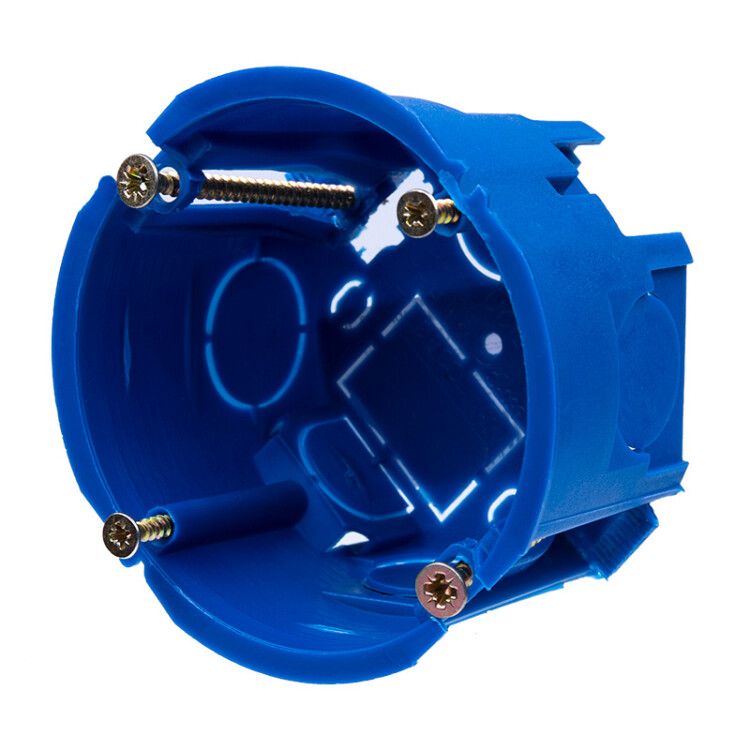

Коробка установочная для полых стен, 68х45 мм С3Е3 | 28-3039 REXANT MEET

Коробка установочная для полых стен 68х45 мм С3Е3 от Rexant - это надёжный элемент для скрытой укладки проводки и фиксации выключателей, розеток и других устройств в полых перегородках из гипсокартона, пеноблоков или аналогичных материалов. Артикулы 28-3039 и etm28-3039 соответствуют стандартным требованиям для бытовых и коммерческих объектов.

Назначение и область применения

Коробка установочная для полых стен 68х45 мм С3Е3 предназначена для монтажа электроустановочных изделий - розеток, выключателей, модулей автоматики - внутри полых стен из гипсокартона, ячеистого бетона, деревянного каркаса или других лёгких конструкций. Она обеспечивает механическую опору и защищает точки подключения от внешних воздействий. Подходит для жилых домов, офисов, гостиниц и общественных зданий.

Технические характеристики

• Диаметр: 68 мм - позволяет разместить большинство стандартных подрозетников и декоративных рамок
• Глубина: 45 мм - достаточна для укладки проводов и компактных устройств, но не рассчитана на крупногабаритную аппаратуру
• Материал: полипропилен - устойчив к влаге, химически инертен, не горит, не выделяет токсичных веществ при нагреве
• Степень защиты IP30 - предохраняет от контакта с пальцами и твёрдыми предметами, но не защищает от воды и пыли
• Количество входов: 5 - позволяют вести провода с нескольких сторон, удобно при сложных схемах
• Макс. сечение проводника: 35 мм2 - совместима с силовыми кабелями до 4–6 кВт
• Цвет: синий - отличается от типичных белых коробок, упрощает визуальное различение в сложных системах
• Крепление крышки: винтовое - надёжно фиксирует крышку, исключает самопроизвольное открывание
• Состав: без галогенов - безопасен при возможном возгорании, соответствует экологическим нормам
• Ввод с тыльной стороны: да - позволяет выводить провода через заднюю стенку, снижает нагрузку на переднюю часть
• Комплектация: с винтами - готова к монтажу сразу после установки

Совместимость и монтаж

Коробка установочная для полых стен 68х45 мм С3Е3 монтируется в полые стены с помощью винтов, которые входят в комплект. Для прочной фиксации необходимо просверлить отверстия в материале стены и закрутить винты в расширители, расположенные по периметру корпуса. Межосевое расстояние между точками крепления - 71 мм, что соответствует стандартному шагу для большинства розеток и выключателей. Крышка крепится винтами, а не защёлками - это повышает долговечность при частом обслуживании. Устройства крепятся к коробке винтом или распоркой - совместима с любыми популярными моделями.

Безопасность и стандарты

Степень защиты IP30 гарантирует защиту от прямого доступа к токоведущим частям, но не является водонепроницаемой - не применяется во влажных помещениях (ванная, кухня, бассейн). Коробка изготовлена из безгалогенного полипропилена, что снижает риск образования токсичных газов при перегреве. Соответствует требованиям ГОСТ Р 50571.5.51 и IEC 60670-1 для установочных коробок.

Преимущества

• Увеличенное количество входов (5 шт.) - упрощает прокладку многожильных кабелей и минимизирует перегрузку одного канала
• Винтовое крепление крышки - не деформируется при частом вскрытии, как защёлки
• Синий цвет - легко отличить от других коробок при ремонте или диагностике
• Ввод с тыльной стороны - позволяет сохранить лицевую поверхность свободной для подключения устройств
• Отсутствие покрытия - не трескается, не отслаивается, не требует специального ухода

Ограничения применения

• Не предназначен для монтажа в сплошные бетонные стены - требуется сверление и анкерование, которое невозможно без специальных инструментов
• IP30 не допускает использование в условиях повышенной влажности - нельзя устанавливать в ванных комнатах, банях, на улице
• Глубина 45 мм недостаточна для больших модульных блоков (например, 4-5 модулей с автоматами)
• Подходит только для одиночных установок - не имеет возможности группового соединения с другими коробками

Примеры использования

• Установка двойной розетки в перегородке из гипсокартона в комнате
• Монтаж выключателя света в каркасной стене офисного помещения
• Размещение модуля управления освещением в потолочном перекрытии
• Подключение терморегулятора в стене из пеноблоков

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр отверстия в стене был немного больше 68 мм - иначе коробка не войдёт
• Используйте винты из комплекта - они специально подобраны по длине и профилю для плотного крепления в мягких материалах
• Если провода слишком толстые (до 35 мм2), не забудьте оставить место для изгиба - минимальный радиус изгиба - 5×диаметр кабеля
• При использовании в многослойных стенах (например, гипсокартон + утеплитель) убедитесь, что коробка полностью утоплена - иначе она будет выпирать
• Артикулы 28-3039 и etm28-3039 взаимозаменяемы - можно заказывать запасные части по обоим номерам
