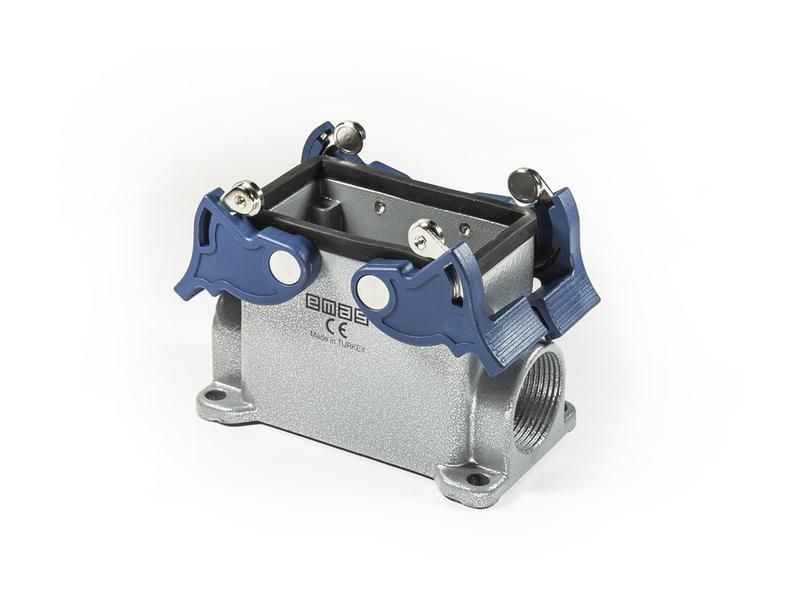

Корпус 4-фиксатора пустой 2- боковых ввода 10 полюсов EMAS EBM10GD24

Корпус разъема 10 полюсов с 2 боковыми вводами от EMAS (арт. ebm10gd24) предназначен для защиты и фиксации соединений в электрооборудовании, где требуется надежный доступ к контактам с двух сторон. Подходит для сборки силовых и управляющих цепей в условиях повышенной запыленности или влажности.

Назначение и область применения

Этот корпус используется для компоновки разъемов с десятью контактами, когда необходимо подключить провода с обоих боков - например, для проходного монтажа или распределения кабелей в ограниченном пространстве. Применяется в системах автоматизации, на станках, в щитах управления, в транспорте и промышленных установках, где важна герметичность и механическая прочность.

Технические характеристики

• Количество полюсов: 10
• Количество боковых вводов: 2
• Материал корпуса: термостойкий пластик (не указан тип, но соответствует требованиям промышленного использования)
• Форма: прямоугольная, с возможностью крепления на DIN-рейку или поверхность
• Размеры: не указаны - требуют проверки по чертежам производителя

Совместимость и монтаж

Корпус совместим с разъемами серии EBM, имеющими 10 контактов и подходящую геометрию. Для монтажа используются винты или защелки, предусмотренные конструкцией самого разъема. Боковые вводы позволяют заводить кабели с двух сторон - важно соблюдать радиус изгиба и не перегружать входные отверстия. Крепление корпуса к панели выполняется через монтажные отверстия, расположенные по периметру - точные места зависят от модели разъема внутри.

Безопасность и стандарты

Информация о сертификациях (IP, UL, CE и др.) в предоставленных данных отсутствует. Убедитесь, что выбранный разъем внутри корпуса имеет необходимые классы защиты для условий эксплуатации. Корпус сам по себе не обеспечивает степень защиты - она определяется комбинацией с уплотнениями и разъемом.

Преимущества

• Удобство маршрутизации кабелей благодаря двум боковым вводам - снижает перегрузку одной стороны
• Стандартизированная форма позволяет использовать в типовых решениях
• Высокая механическая жесткость корпуса предотвращает деформацию при нагрузке
• Поддерживает модульную сборку - можно заменить разъем без демонтажа всей системы

Ограничения применения

• Не предназначена для работы в средах с агрессивными химическими веществами - материал не указан как химически стойкий
• Не обеспечивает IP-защиту самостоятельно - требует установки уплотнителей и правильного монтажа разъема
• Не подходит для высокочастотных сигналов без учета экранирования - корпус не является экраном
• Отсутствие указанных размеров затрудняет планирование мест установки - рекомендуется сверяться с чертежами

Примеры использования

• Щит управления насосной станцией - кабели от датчиков входят с одной стороны, от исполнительных механизмов - с другой
• Линия конвейера - корпус закреплен на раме, разъемы подключены к контроллеру и приводам
• Передвижной технологический модуль - быстрая замена разъема при обслуживании без отключения всех проводов

Практические советы

• При заказе всегда проверяйте, что разъемы, которые вы используете внутри этого корпуса, имеют точно такие же габариты и крепления - даже небольшое отличие может помешать сборке
• Используйте уплотнительные кольца и зажимы для кабелей, чтобы сохранить герметичность - особенно в помещениях с влагой или пылью
• Обязательно учитывайте посадочные размеры: если корпус установлен в шкаф, убедитесь, что он не задевает соседние элементы
• Для сервисного обслуживания выбирайте разъемы с фиксацией - так они не выпадут случайно при открывании крышки
• Артикул ebm10gd24 от EMAS - это именно корпус; сами контакты и вилки/розетки нужно докупать отдельно
