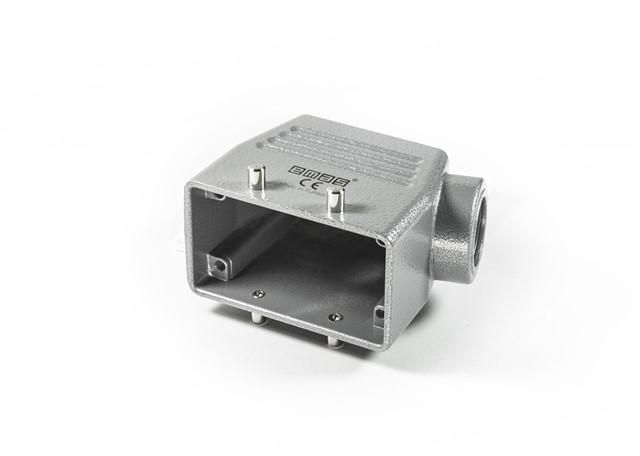

Кожух пустой боковой ввод 10п EMAS EBM10GU10

Корпус промышленного разъема боковой ввод 10п от EMAS (артикул ebm10gu10) предназначен для защиты и соединения силовых цепей в условиях повышенной запыленности, влаги и механических нагрузок. Этот элемент используется в составе промышленных разъемов для надежного подключения оборудования на объектах с жесткими требованиями к безопасности и долговечности.

Назначение и область применения

Корпус промышленного разъема боковой ввод 10п применяется в системах распределения энергии там, где требуется герметичное и прочное соединение. Подходит для установки на стенды, станки, конвейеры, мобильные установки и распределительные щиты. Часто используется в строительстве, производстве и при организации временных электросетей. Боковой ввод позволяет удобно подводить кабель сбоку, что упрощает трассировку проводов в ограниченном пространстве.

Технические характеристики

• Количество контактов: 4P+E (4 фазы + земля); возможна комбинация до 48+PE (2×24)
• Номинальное напряжение: 250–400 В
• Номинальный ток: 10–16 А
• Импульсная выдержка: 6 кВ
• Сопротивление изоляции: ≥10 МОм
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Рабочий температурный диапазон: –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Ресурс: минимум 1 000 000 операций
• Устойчивость к воспламенению: класс V0 (материал самозагасаемый)
• Стандарт соответствия: TS EN
• Покрытие корпуса: электростатическое, устойчивое к коррозии

Совместимость и монтаж

Корпус промышленного разъема боковой ввод 10п совместим с контактными группами 10А, 16А, 24А и 32А (2×16), а также с 48А (2×24). Установка осуществляется через фиксирующий винт - достаточно затянуть его для надежного крепления к поверхности. Боковой ввод рассчитан на кабели с подходящим внешним диаметром, который должен соответствовать уплотнительному кольцу в корпусе. Центральная часть выполнена в модульном исполнении - можно легко заменить внутренние компоненты без демонтажа всего устройства. Сдвоенные ручки с роликами обеспечивают легкое и точное защелкивание при подключении.

Безопасность и стандарты

Корпус промышленного разъема боковой ввод 10п соответствует европейским нормам TS EN и обеспечивает высокую степень электробезопасности. Класс горючести V0 гарантирует, что материал не будет распространять пламя при возгорании. Наличие защитного заземления (PE) и изоляционного сопротивления более 10 МОм снижает риск поражения током. Импульсная стойкость 6 кВ защищает от скачков напряжения, характерных для промышленных сетей.

Преимущества

• Высокая герметичность IP65 - работает даже в сырых, пыльных и агрессивных средах
• Долгий срок службы - до миллиона циклов подключения
• Удобный боковой ввод кабеля - экономит место и упрощает сборку
• Модульная конструкция - быстрая замена внутренних частей без замены всего корпуса
• Устойчивое к коррозии покрытие - сохраняет вид и функциональность при длительной эксплуатации
• Работает при экстремальных температурах - от –40 C до +125 C

Ограничения применения

Корпус промышленного разъема боковой ввод 10п не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/IP68. Также он не рассчитан на работу с токами выше 16 А в одной цепи. Для подключения мощных устройств (>16 А) необходимо использовать другие модели. Не рекомендуется применять в средах с воздействием открытого пламени или химически активных паров, несовместимых с материалами корпуса.

Примеры использования

• Подключение переносных сварочных аппаратов на стройплощадках
• Силовые соединения на конвейерах в пищевой промышленности
• Распределительные точки для временного освещения на объектах
• Компоненты встроенных шкафов управления станков с ЧПУ
• Автомобильные сервисы - питание диагностического оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля уплотнителю в боковом входе - неверный размер нарушит герметичность
• Не используйте этот корпус как самостоятельную розетку - он требует установки внутреннего контактного модуля
• При использовании в холодных условиях (+125 C макс.) убедитесь, что материалы не становятся хрупкими - тестирование при минимальной температуре перед запуском системы обязательно
• Для обслуживания отсоедините питание, затем открутите фиксирующий винт - так проще снять крышку и заменить поврежденные контакты
• Корпус EB-M10GU10 от EMAS совместим с другими изделиями серии - можно собирать комплексные решения из однотипных элементов
