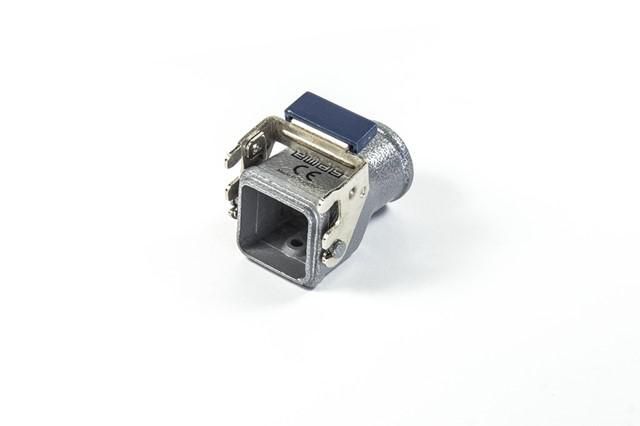

Корпус 5п верхний ввод EMAS EBM05GU36

Корпус для разъема промышленного верхний ввод от бренда EMAS (артикул ebm05gu36) предназначен для защиты и надежного соединения промышленных разъемов с верхним вводом проводов. Он обеспечивает герметичность, механическую прочность и долгий срок службы даже в сложных условиях эксплуатации.

Назначение и область применения

Корпус для разъема промышленного верхний ввод используется для монтажа промышленных разъемов в местах, где требуется защита от пыли, влаги и механических воздействий. Подходит для установки на стенках щитов, оборудования или мобильных платформ. Применяется в промышленности, на стройплощадках, в цехах с высокой запыленностью, а также для подключения переносных устройств и создания временных энергоснабжающих систем.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Номинальное напряжение: до 400 В переменного тока
• Номинальный ток: 10–16 А
• Импульсное выдерживание напряжения: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Рабочая температура: от –40 C до +125 C
• Количество контактов: 4P+E (возможно комбинирование: 10, 16, 24, 32, 48+PE)
• Механическая стойкость: минимум 500 циклов вставления/извлечения
• Ресурс работы: 1 000 000 циклов (мин.)
• Класс воспламеняемости: V0 - самозатухающий материал
• Покрытие корпуса: электростатическая порошковая окраска
• Стандарт соответствия: TS EN

Совместимость и монтаж

Корпус для разъема промышленного верхний ввод совместим с разъемами EMAS серии, имеющими верхний ввод кабеля. Установка осуществляется через фиксирующий винт - достаточно просверлить отверстие подходящего диаметра в панели и зафиксировать корпус. Центральная часть выполнена в модульном исполнении, что позволяет легко менять внутренние элементы без демонтажа всего устройства. Фиксирующие сдвоенные ручки с роликами обеспечивают удобство и точность соединения разъемов даже в перчатках.

Безопасность и стандарты

Корпус для разъема промышленного верхний ввод соответствует требованиям стандарта TS EN. Обладает классом воспламеняемости V0 - материал не распространяет пламя. Высокая степень изоляции (≥10 МОм) и устойчивость к импульсным перенапряжениям (6 кВ) обеспечивают безопасную работу в условиях возможных скачков напряжения. Электростатическое покрытие предотвращает коррозию и повышает долговечность в агрессивной среде.

Преимущества

• Высокая герметичность IP65 - надежная защита в сырых, пыльных и открытых зонах
• Удобный верхний ввод кабеля - упрощает прокладку проводов и снижает риск перегибов
• Модульная конструкция - возможность быстрой замены внутренних компонентов
• Долгий ресурс - 1 млн циклов подключения делает корпус экономически выгодным
• Работа при экстремальных температурах - от –40 C до +125 C
• Удобные ручки с роликами - легкое и точное соединение даже в труднодоступных местах

Ограничения применения

Корпус для разъема промышленного верхний ввод не предназначен для постоянного погружения в жидкость - IP65 не гарантирует защиту при длительном контакте с водой. Также не рекомендуется использовать с разъемами других производителей, не соответствующими геометрии и креплению EMAS. Номинальный ток ограничен 16 А - для нагрузок выше необходимо применять другие модели. Отсутствие встроенной автоматической блокировки требует внимательного контроля при подключении.

Примеры использования

• Подключение переносных сварочных аппаратов на стройплощадке
• Размещение в распределительных щитах на заводах с высокой запыленностью
• Обеспечение питания временных осветительных установок на объектах
• Интеграция в системы управления конвейерами и насосными станциями
• Монтаж на передвижных технологических линиях с частым переездом

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели и внешнего контура корпуса - несоответствие может нарушить герметичность
• При использовании в условиях повышенной влажности регулярно проверяйте состояние уплотнительных колец - они не заменяются в процессе эксплуатации
• Не затягивайте фиксирующий винт слишком сильно - это может деформировать пластиковую основу корпуса
• Для многократного подключения используйте разъемы с маркировкой 16 A - они лучше выдерживают циклы, чем 10 A
• При необходимости замены внутренней части - отсоедините питание, снимите ручки и открутите крепежные болты; сборка выполняется в обратном порядке
