Корпус для кнопок NP2 2 места NP2-B02 (R) | 575576 CHINT

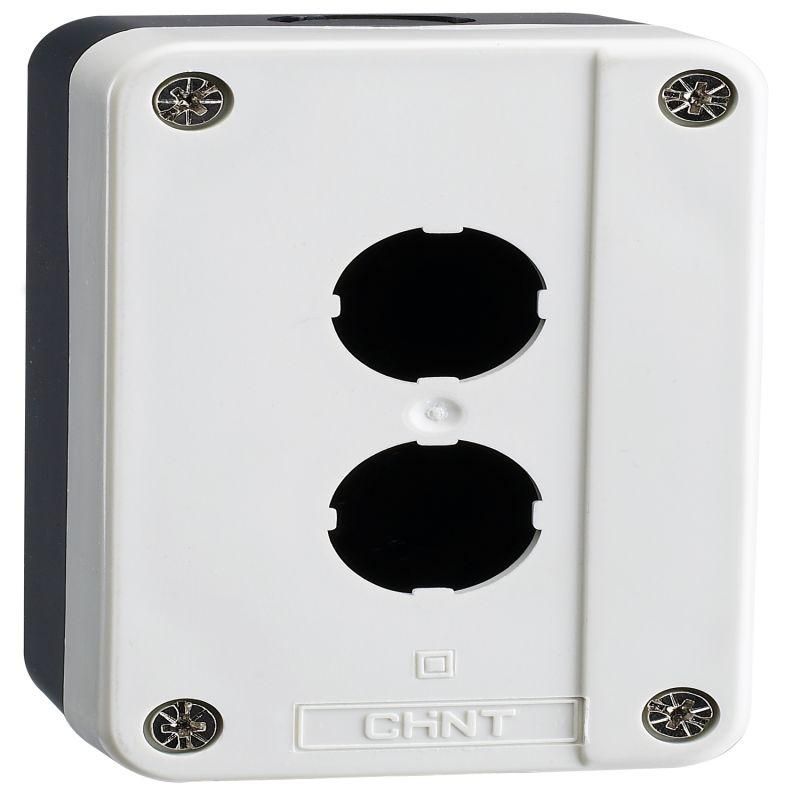

Корпус для кнопок 2 места NP2-B02 (R) от CHINT — это компактный пластиковый кожух, предназначенный для установки двух кнопочных выключателей в панелях управления. Артикул 575576 подходит для базовой автоматизации, где требуется надёжная фиксация и доступ к управлению.

Назначение и область применения

Корпус для кнопок 2 места NP2-B02 (R) используется для защиты и организации расположения двух кнопок управления на щитах, пультах или стендах. Подходит для систем, где нужны простые операционные команды — запуск, остановка, сброс. Часто применяется в машинах, конвейерах, бытовой технике и малых производственных линиях.

Технические характеристики

• Диаметр отверстия: 22 мм — позволяет устанавливать стандартные кнопочные выключатели с этим размером крепления;
• Количество постов: 2 — рассчитан на две кнопки, каждая в своём отдельном гнезде;
• Степень защиты IP40 — защищает от твёрдых частиц крупнее 1 мм, но не предохраняет от воды или влаги;
• Материал корпуса: пластик — лёгкий, устойчивый к коррозии, не проводит ток;
• Цвет корпуса: серый — универсальный, хорошо сочетается с большинством панелей.

Совместимость и монтаж

Корпус для кнопок 2 места NP2-B02 (R) монтируется в панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью штатного зажимного кольца внутри корпуса — достаточно вставить его в отверстие и закрутить фиксирующий элемент сзади. Убедитесь, что используемые кнопки имеют соответствующий диаметр крепления — иначе они не будут плотно сидеть. Корпус не требует специальных инструментов для установки.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям IEC 60529. Это означает, что корпус обеспечивает защиту от контакта с внутренними частями и попадания твёрдых предметов, таких как отвёртки или провода, но не предназначен для работы во влажной среде, на улице или в местах с брызгами воды.

Преимущества

• Удобная компактная форма — занимает минимум места на панели;
• Простая установка — не нужна сварка или сложная фиксация;
• Изоляция из пластика — исключает риск короткого замыкания между контактами;
• Серый цвет снижает зрительную нагрузку и легко интегрируется в любую цветовую схему оборудования.

Ограничения применения

• Не использовать в условиях повышенной влажности, дождя, мытья струёй воды — IP40 не защищает от жидкости;
• Не подходят для взрывоопасных зон — материал не имеет взрывозащиты;
• Не рекомендован для высоких температур выше +50 °C — пластик может деформироваться;
• Подходит только для кнопок с диаметром крепления 22 мм — другие размеры не совместимы.

Примеры использования

• Пульт управления станком: одна кнопка — “пуск”, вторая — “стоп”;
• Щит управления насосом: кнопки включения/выключения и аварийной остановки;
• Лабораторный стенд: переключение режимов тестирования;
• Автоматизированная линия упаковки: ручной контроль цикла.

Практические советы

• Перед монтажом проверьте глубину панели — корпус должен полностью войти, чтобы зажимное кольцо смогло надёжно зафиксироваться;
• Если планируете использовать кнопки с подсветкой, убедитесь, что их провода не задевают края отверстия — возможен перегиб;
• Для долговечности не затягивайте фиксирующее кольцо слишком сильно — можно повредить резьбу в пластике;
• Артикул 575576 — это именно корпус; сами кнопки необходимо выбирать отдельно, ориентируясь на диаметр 22 мм и тип крепления.
