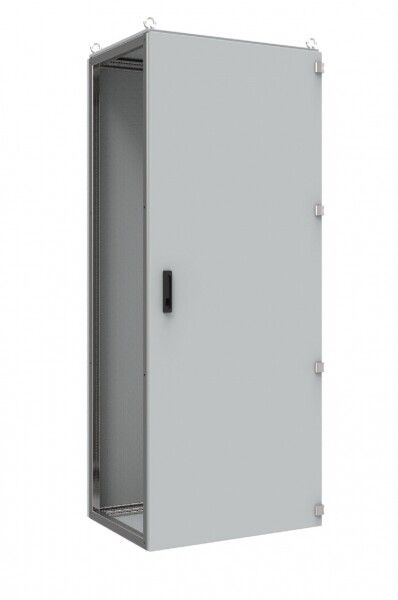

Корпус FORT (ВхШхГ) 2000x600x800мм IP31 PROxima | FK2068 EKF

Корпус FORT IP31 (2000x600x800) PROxima от EKF - напольный щит монтажный из стеклопластика с защитой IP31 и ударопрочностью IK10, предназначен для установки внутри и вне помещений. Артикул fk2068 подходит для сборки распределительных устройств в условиях повышенной механической нагрузки.

Назначение и область применения

Корпус FORT IP31 (2000x600x800) PROxima используется для монтажа электрооборудования в промышленных системах автоматизации, управления и силовых НКУ. Подходит для размещения автоматических выключателей, контакторов, реле, модулей PLC и других компонентов. Благодаря возможности установки вне помещений, корпус применяют на открытых площадках, в цехах с агрессивной средой, на объектах энергетики, транспорта и производства.

Технические характеристики

• Размеры: 2000×600×800 мм (высота×ширина×глубина)
• Степень защиты: IP31 - защита от крупных частиц пыли и вертикального падения капель воды
• Ударопрочность: IK10 - устойчив к воздействию 20 Дж энергии удара (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: стеклопластик - легкий, коррозионностойкий, не проводящий ток материал
• Покрытие: порошковое - устойчиво к царапинам, химическим веществам и УФ-излучению
• Цвет: 7035 (серый)
• Количество дверей: одна, с замком
• Монтажная плата: да - внутренняя панель для крепления оборудования
• Метрический монтаж: да - возможность фиксации оборудования через метрические отверстия
• Способ монтажа: напольный - стоит на полу, не требует крепления к стене
• Соединяемый в ряд: да - несколько корпусов можно соединить друг с другом для формирования линейных решений
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT IP31 (2000x600x800) PROxima совместим с аксессуарами серии FORT: монтажными платами, DIN-рейками шириной 35 мм, цоколями 100 и 200 мм, а также системой защиты от прикосновения. Монтажная плата позволяет закрепить оборудование болтами M4–M6. Для соединения нескольких корпусов в ряд используются специальные переходники - обеспечивается герметичность и единая конструкция. Кабельные вводы не входят в комплект - необходимо выбирать отдельно, исходя из количества и типа подключаемых кабелей.

Безопасность и стандарты

Корпус FORT IP31 (2000x600x800) PROxima соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Сертифицирован на сейсмостойкость до 8 баллов по шкале MSK - что делает его пригодным для регионов с повышенной сейсмической активностью. Отсутствие металлического каркаса снижает риск возникновения потенциала заземления между деталями, однако внешнее заземление всё равно требуется по правилам ПУЭ.

Преимущества

• Высокая прочность материала - стеклопластик не ржавеет, не деформируется под температурными перепадами
• Ударопрочность IK10 - выдерживает случайные удары инструментом или оборудованием
• Порошковое покрытие - сохраняет цвет и целостность поверхности даже при длительном использовании на улице
• Возможность соединения в ряд - удобно для масштабируемых систем
• Длинный гарантийный срок - 5 лет подтверждают надежность конструкции

Ограничения применения

• Степень защиты IP31 не предохраняет от прямого попадания дождя или струй воды - не рекомендован для мест с постоянным воздействием осадков без дополнительного навеса
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Из-за большого веса (более 40 кг) требует двух человек при установке
• Нет встроенного охлаждения - при высоких тепловыделениях оборудования необходима принудительная вентиляция

Примеры использования

• Распределительный щит на открытом участке завода с технологическими линиями
• Центральный пункт управления насосной станцией
• Щит автоматизации конвейера в пищевой промышленности
• Аппаратный пункт на железнодорожной станции
• Система управления освещением на территории парковки или складского комплекса

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны соответствовать крепежу вашего оборудования
• При установке вне помещения используйте дополнительную крышу или навес - IP31 защищает от капель, но не от потока воды
• Для кабельных вводов выбирайте модели с уплотнителями - особенно важны при работе в сыром воздухе
• При соединении нескольких корпусов в ряд соблюдайте шаг между ними - минимум 10 мм для доступа к задним панелям
• Заземление корпуса обязательно - подключите медный провод сечением не менее 10 мм2 к контурному заземлению
• Не используйте растворители и агрессивные чистящие средства - достаточно мыльного раствора и мягкой тряпки
