Корпус FORT (ВхШхГ) 2000x1000x400мм IP54 PROxima | FK20104G EKF

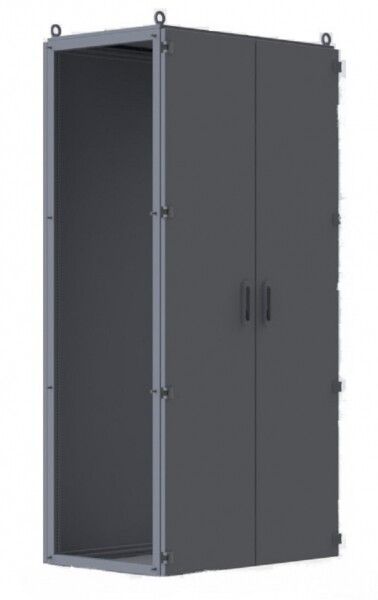

Корпус FORT (2000x1000x400 мм) IP54 PROxima от EKF - это прочный напольный щит для установки оборудования автоматизации и силовых НКУ в условиях промышленного производства. Модель выполнена из стали с порошковым покрытием, имеет степень защиты IP54 и рассчитана на работу как внутри помещений, так и на улице.

Назначение и область применения

Корпус FORT (2000x1000x400 мм) IP54 PROxima предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов систем управления. Подходит для сборки силовых НКУ на токи до 4000 А. Применяется в промышленности: на заводах, в насосных станциях, на конвейерах, в энергообъектах и на объектах с повышенными требованиями к защите от пыли и влаги.

Технические характеристики

• Размеры: 2000×1000×400 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: листовая сталь с толщиной стенок 1,5 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (соответствует воздействию молотком массой 5 кг с высоты 40 см)
• Количество дверей: одна, с замком
• Монтажная плата: есть - внутренняя панель для крепления оборудования
• Метрический монтаж: да - возможность фиксации оборудования через метрические отверстия и гайки
• Способ монтажа: напольный
• Возможность установки вне помещений: да
• Соединяемый в ряд: да - несколько корпусов можно стыковать друг с другом для формирования длинных линий
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT (2000x1000x400 мм) IP54 PROxima совместим с аксессуарами серии PROxima: монтажными рейками, панелями, цоколями высотой 100 и 200 мм, а также системой защиты от прикосновения. Для монтажа требуется ровная поверхность. Установка возможна на бетонном основании или металлическом полу. При соединении нескольких корпусов в ряд необходимо использовать комплекты стыковых элементов, предусмотренные производителем. Открытые стороны после стыковки требуют дополнительной герметизации, если используется в условиях повышенной влажности.

Безопасность и стандарты

Корпус FORT (2000x1000x400 мм) IP54 PROxima соответствует требованиям ГОСТ Р 51321.1 и IEC 61439. Имеет сертификат на сейсмостойкость 8 баллов по шкале MSK - что позволяет применять его в регионах с повышенной сейсмической активностью. Конструкция обеспечивает безопасную эксплуатацию при наличии монтажной платы и соблюдении правил заземления.

Преимущества

• Высокая механическая прочность благодаря стальному каркасу и IK10
• Защита IP54 позволяет использовать корпус даже в сырых и запылённых средах
• Порошковое покрытие устойчиво к коррозии и механическим повреждениям
• Возможность стыковки в ряд снижает затраты на монтаж нескольких отдельных шкафов
• Метрический монтаж упрощает установку оборудования без сверления
• Длительная гарантия - 5 лет - подтверждает надёжность материала и технологии изготовления

Ограничения применения

Не предназначен для постоянного погружения в воду или воздействия струй воды под давлением - IP54 не обеспечивает полную гидроизоляцию. Не рекомендуется для установки в местах с частыми перепадами температур ниже -25C или выше +55C без дополнительного теплового регулирования. Корпус не имеет встроенного охлаждения - при большой плотности установки аппаратуры необходима принудительная вентиляция. Также не следует использовать без заземления - это обязательное условие безопасности.

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный пункт на открытой насосной станции
• Центральный щит автоматизации вагонного депо
• Сборка силового щита для приводов насосов в химическом цехе
• Объединённая линейка из трёх корпусов FORT для комплексной автоматизации участка

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 400 мм подходит для большинства модульных устройств, но крупногабаритные преобразователи частоты могут потребовать больше места
• Используйте цоколь 200 мм для защиты нижней части корпуса от влаги и грязи при установке на открытом воздухе
• При стыковке нескольких корпусов FORT в ряд используйте специальные переходники - они предотвращают деформацию и обеспечивают целостность степени защиты
• Закрывайте все кабельные вводы термоусадкой или резиновыми вставками - даже при IP54 незащищённые отверстия снижают эффективность защиты
• Для удобства обслуживания оставляйте минимум 800 мм свободного пространства перед дверью
