Корпус FORT (ВхШхГ) 2000x1000x600мм IP54 PROxima | FK20106G EKF

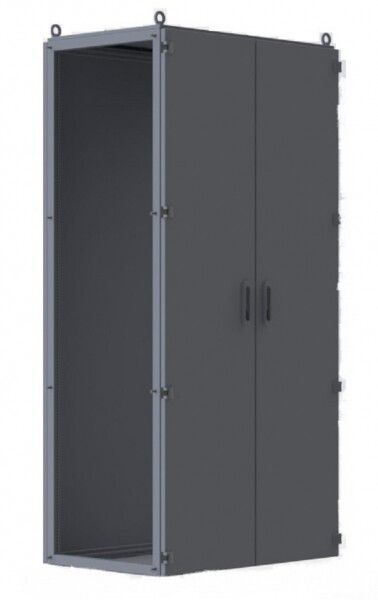

Корпус FORT IP54 (2000x1000x600) PROxima от EKF - это прочный напольный щит для установки оборудования автоматизации и силовых НКУ в условиях промышленного производства. Модель выполнена из стали с порошковым покрытием, имеет степень защиты IP54 и рассчитана на работу как внутри помещений, так и на улице.

Назначение и область применения

Корпус FORT IP54 (2000x1000x600) PROxima предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов систем управления. Подходит для сборки силовых НКУ на токи до 4000 А. Применяется в промышленности: на заводах, в насосных станциях, на конвейерах, в энергообъектах и на открытых площадках. Благодаря защите IP54 и ударопрочности IK10, корпус надёжно работает даже в запылённых, влажных или агрессивных средах.

Технические характеристики

• Размеры: 2000×1000×600 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь листовая, толщина каркаса - 1,5 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Монтажная плата: да - внутренняя панель для крепления оборудования
• Способ монтажа: напольный
• Количество дверей: одна, с замком
• Метрический монтаж: да - возможность фиксации оборудования на метрических креплениях (M6/M8)
• Соединяемый в ряд: да - несколько корпусов можно стыковать друг с другом для формирования длинных линий
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT IP54 (2000x1000x600) PROxima совместим с аксессуарами серии FORT: монтажными рейками (DIN-рейки шириной 35 мм), пластронами, цоколями высотой 100 и 200 мм. Для монтажа требуется ровная поверхность - основание корпуса опирается на пол. Установка возможна как на бетонном полу, так и на металлической платформе. При соединении нескольких корпусов в ряд необходимо использовать специальные стыковочные элементы, доступные в линейке аксессуаров. Кабельные вводы не входят в комплект - их следует выбирать отдельно в зависимости от типа проводов и требуемой степени защиты.

Безопасность и стандарты

Корпус FORT IP54 (2000x1000x600) PROxima соответствует требованиям ГОСТ Р 51321.1 и имеет сертификат на сейсмостойкость 8 баллов по шкале MSK. Это позволяет применять его в регионах с повышенной сейсмической активностью. Конструкция обеспечивает безопасную эксплуатацию при наличии заземления - контактная точка для заземления предусмотрена в корпусе. Порошковое покрытие не содержит свинца и хрома(VI), что соответствует экологическим нормам RoHS.

Преимущества

• Высокая механическая прочность благодаря стальному каркасу и IK10
• Защита IP54 позволяет использовать корпус на улице, в цехах с мытьём оборудования или в сырых помещениях
• Возможность стыковки в ряд - удобно для масштабируемых решений
• Метрический монтаж упрощает установку современного оборудования без необходимости адаптеров
• Долгий гарантийный срок - 5 лет - подтверждает качество материалов и сборки

Ограничения применения

Корпус FORT IP54 (2000x1000x600) PROxima не предназначен для постоянного погружения в воду или воздействия струй под давлением - для таких условий нужна защита IP65 или выше. Также он не рекомендован для взрывоопасных зон (Zone 1/2, Div. 1/2) - отсутствует взрывозащита. Температурный режим эксплуатации ограничен: не указано допустимое минимальное значение, поэтому при температурах ниже -25 C проверьте работоспособность уплотнителей и механизмов замка. Не используйте для хранения легковоспламеняющихся веществ - корпус не является противопожарным.

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на участке конвейера в пищевой промышленности
• Центральный щит автоматизации на объекте водоснабжения
• Аппаратный щит для частотных преобразователей в цехе с высокой запылённостью
• Система управления освещением на территории предприятия

Практические советы

• Перед монтажом проверьте посадочные размеры - внешние габариты 2000×1000×600 мм требуют свободного пространства минимум на 10–15 см вокруг для обслуживания и вентиляции
• Используйте цоколь высотой 200 мм, если щит устанавливается в местах с риском затопления
• При стыковке нескольких корпусов в ряд соблюдайте одинаковый уровень основания - перекос может повредить двери и замки
• Для кабельных вводов выбирайте модели с резиновыми уплотнителями - они лучше сохранят степень защиты IP54
• Не забудьте о заземлении: клемма есть, но её нужно подключить к контуру заземления объекта
• При работе в холодном климате регулярно проверяйте состояние уплотнений двери - стареющие резины теряют эластичность
