Корпус FORT (ВхШхГ) 2000x600x800мм IP54 PROxima | FK2068G EKF

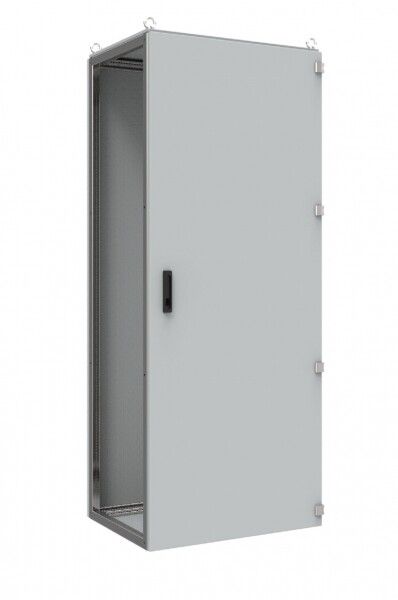

Корпус FORT IP54 (2000x600x800) PROxima от EKF - это напольный металлический щит для установки оборудования автоматизации и силовых НКУ в условиях промышленного производства, включая открытые площадки. Модель fk2068g обеспечивает надёжную защиту от пыли и брызг воды, совместима с монтажными платами и легко интегрируется в составные конструкции.

Назначение и область применения

Корпус FORT IP54 (2000x600x800) PROxima предназначен для размещения электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Подходит для монтажа распределительных устройств, контроллеров, автоматических выключателей, частотных преобразователей и других компонентов систем автоматизации. Применяется на заводах, на объектах ЖКХ, в насосных станциях, на элеваторах и других местах с улицами или открытыми зонами.

Технические характеристики

• Размеры: 2000×600×800 мм (высота×ширина×глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Способ монтажа: напольный, с возможностью фиксации к основанию
• Количество дверей: одна, с замком
• Монтажная плата: есть - внутренняя панель для крепления оборудования
• Метрический монтаж: да - отверстия под болты M6/M8 для точного крепления DIN-рейки и компонентов
• Соединяемый в ряд: да - позволяет собирать несколько корпусов FORT в единую линейку без зазоров
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT IP54 (2000x600x800) PROxima совместим с аксессуарами серии FORT: монтажными плитами, DIN-рейками шириной 35 мм, цоколями 100/200 мм и системой защиты от прикосновения. Для монтажа требуется минимум два человека - вес конструкции около 90–110 кг. Устанавливается на ровное, прочное основание. Крепление к полу осуществляется через отверстия в нижней части корпуса. Соединение в ряд выполняется с помощью предварительно подготовленных кромок - между соседними корпусами не образуется зазора, что повышает целостность линии.

Безопасность и стандарты

Корпус FORT IP54 (2000x600x800) PROxima имеет сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK - допущен к использованию в регионах с повышенной сейсмической активностью. Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Порошковое покрытие устойчиво к коррозии и химическим веществам, характерным для промышленной среды.

Преимущества

• Высокая механическая прочность благодаря стальному каркасу толщиной 1,5 мм
• Защита IP54 + IK10 - сочетание пылезащищённости и удара, недоступное в пластиковых аналогах
• Возможность установки на улице - не требует дополнительного укрытия
• Метрический монтаж обеспечивает точное расположение оборудования без проскальзывания
• Соединение в ряд снижает затраты на монтаж нескольких шкафов и улучшает внешний вид установки
• Длительная гарантия - 5 лет, что выше среднего для промышленных корпусов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не защищает от струй под давлением или потока воды
• Не рекомендован для взрывоопасных зон (Zone 1/2) - отсутствует взрывозащита Ex
• Порошковое покрытие может повредиться при грубом обращении - не следует использовать в условиях постоянного трения или абразивного воздействия
• Закрытая дверь не обеспечивает полной герметичности - внутри может накапливаться конденсат при перепадах температур

Примеры использования

• Электрощитовая на производстве - управление конвейерами и насосами
• Наружный пункт управления освещением на автостоянке
• Распределительный щит на тепловой станции
• Автоматизированный пункт контроля качества на пищевом производстве
• Объекты водоснабжения - щиты насосных станций, где важны защита от влаги и удары

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с базовым креплением оборудования
• Используйте цоколь 200 мм, если щит устанавливается на сыром или грязном полу - это повысит уровень защиты от влаги
• При соединении нескольких корпусов в ряд используйте одинаковые модели - разница в глубине может вызвать перекос
• Для вентиляции внутри корпуса при больших нагрузках предусмотрите выводы под вентиляторы или термореле - IP54 не исключает нагрев
• При работе в холодном климате учтите возможность образования конденсата; можно дополнительно установить обогреватель или сухой воздух
