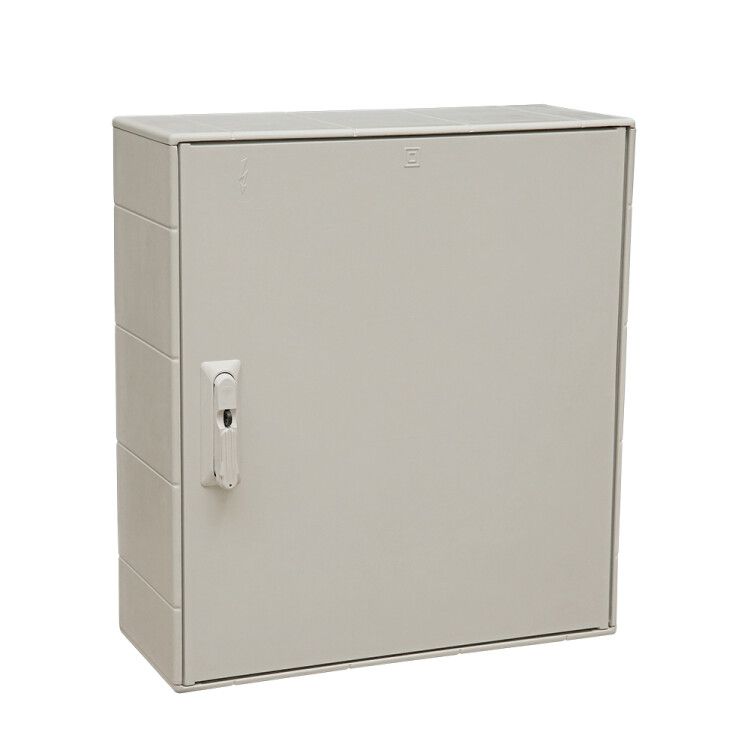

Корпус из полиэстера OptiBox G-600х665х235-F-1-11-Z-I-IP54-1 | 332474 КЭАЗ

Корпус из полиэстера OptiBox G-600х665х235-F-1-11-Z-I-IP54-1 от КЭАЗ предназначен для защиты электротехнического оборудования внутри помещений и на улице. Его прочная конструкция из армированного полиэстера обеспечивает долгую службу - более 25 лет - и подходит для установки в условиях повышенной влажности, запыленности и механических воздействий.

Назначение и область применения

Корпус из полиэстера OptiBox G-600х665х235-F-1-11-Z-I-IP54-1 используется для размещения распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов до 10 модулей DIN. Подходит для монтажа в промышленных цехах, на объектах ЖКХ, энергетике, транспорте и на открытых площадках. Благодаря защите IP54 и классу II, он надежно работает даже во влажной среде и при наличии пыли.

Технические характеристики

• Размеры: 600×665×235 мм (Ш×В×Г)
• Материал корпуса: армированный стекловолокном полиэстер
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Количество модулей DIN: 10
• Тип крышки: дверь с уплотнителем
• Замок: есть, для предотвращения несанкционированного доступа
• Цвет: серый
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 630 А - допустимый ток через проводники внутри корпуса
• Срок службы: более 25 лет
• Способ монтажа: открытая установка на стену или опорную поверхность
• Глубина монтажа: 0 мм - корпус не требует углубления в стену

Совместимость и монтаж

Корпус из полиэстера OptiBox G-600х665х235-F-1-11-Z-I-IP54-1 совместим с любыми стандартными DIN-рейками и комплектующими до 10 модулей. Монтаж выполняется на вертикальную плоскость с помощью болтов или саморезов через отверстия в задней стенке. Учитывайте, что глубина монтажа равна нулю - корпус полностью выступает от поверхности, поэтому необходим свободный доступ ко всем сторонам для обслуживания. Для герметичности используйте только оригинальные уплотнители крышки, входящие в комплект.

Безопасность и стандарты

• Класс защиты II - безопасен при отсутствии заземления, соответствует ГОСТ IEC 60947-1
• Степень защиты IP54 - соответствует требованиям ГОСТ 14254
• Ударопрочность IK10 - соответствует ГОСТ Р 51874
• Материал не горюч, не распространяет пламя
• Не создает электромагнитных помех - подходит для чувствительной аппаратуры

Преимущества

• Высокая устойчивость к коррозии - не ржавеет, не теряет форму под действием влаги
• Износостойкость - сохраняет целостность при перепадах температур от –40C до +60C
• Легкий вес - проще транспортировать и монтировать по сравнению с металлическими аналогами
• Отсутствие электропроводности - исключает риск поражения током при повреждении внутренних элементов
• Долгий срок службы - не требует замены в течение 25+ лет при правильной эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или затопления
• Не рекомендован для мест с частыми химическими брызгами (кислоты, щелочи) - материал устойчив к воде и маслам, но не ко всем агрессивным веществам
• Не подходит для установки в зонах с взрывоопасной средой - отсутствует взрывозащита Ex
• Нельзя использовать для монтажа в нишах или стенах - корпус имеет нулевую глубину монтажа и требует внешнего крепления

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный шкаф на производственной линии с высокой запыленностью
• Автоматический ввод резерва (АВР) в жилом комплексе
• Контрольный пункт освещения на территории предприятия
• Управление конвейером в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный радиус изгиба - корпус не предусматривает внутренние каналы для прокладки
• Используйте только фланцевые клеммы и крепеж, совместимый с толщиной стенок корпуса (до 4 мм)
• При установке на улице ориентируйте крышку так, чтобы капли воды не попадали прямо на замок
• Для длительной работы в холоде (ниже –20C) проверьте эластичность уплотнителей перед первым включением
• Корпус из полиэстера OptiBox G-600х665х235-F-1-11-Z-I-IP54-1 от КЭАЗ не требует окраски или антикоррозийной обработки - поверхность уже готова к эксплуатации
