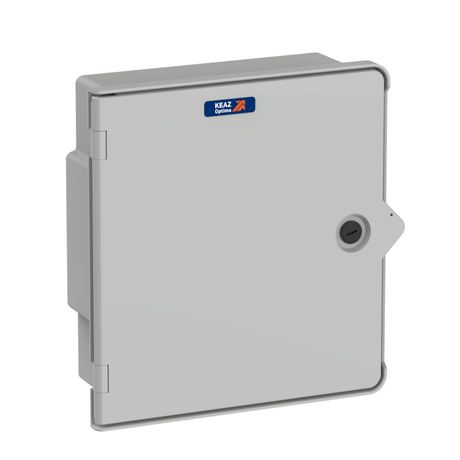

Комплект щитовой Optibox G 87:102 SF111 IU 1 IP54 (PMPN 26х26х4/OP) КЭАЗ 144508

Комплект щитовой OptiBox G-87:102-SF111-IU-1-IP54/PMPN-26x26x4/OP от КЭАЗ - это готовый металлический корпус для сборки распределительных шкафов в условиях повышенной запыленности и влажности. Материал корпуса - армированный полиэстер, что делает его легким, устойчивым к коррозии и подходящим для промышленного использования. Артикул 144508 соответствует серии OptiBox G, предназначенной для надежной фиксации автоматических выключателей, контакторов и других компонентов.

Назначение и область применения

Comплект щитовой OptiBox G-87:102-SF111-IU-1-IP54/PMPN-26x26x4/OP используется для монтажа внутреннего оборудования электрощитов: автоматических выключателей, УЗО, реле, клеммников и других устройств до 630 А. Подходит для открытой установки на стену или опорную раму. Применяется в цехах, на насосных станциях, в системах вентиляции, на объектах ЖКХ и промышленных площадках с высокой влажностью и пылевой нагрузкой.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать с мощными коммутационными аппаратами;
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон;
• Напряжение: 220 В - рассчитан на работу в сетях переменного тока до этого значения;
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется;
• Материал корпуса: армированный стекловолокном полиэстер - не ржавеет, устойчив к химическим воздействиям, легче стали;
• Размеры: 301×306 мм (ширина × высота); глубина монтажа - 0 мм, значит, корпус плоский, без углубления для задней части;
• Ударопрочность: IK10 - выдерживает удар энергой 20 Дж (эквивалент 5 кг, падающего с 40 см);
• Цвет: 7035 RAL - серый матовый;
• Климатическое исполнение: УХЛ1 - работает при температуре от −50C до +40C, допустима влажность до 98% при 25C;
• Наличие замка: да - одноключевой механизм для предотвращения несанкционированного доступа;
• Наличие монтажной панели: да - внутренняя планка с перфорацией для крепления DIN-рейки и оборудования;
• Тип дверцы: одинарная - открывается на петлях, без возможности снятия;
• Тип крышки: закрытого типа - герметичная верхняя часть, не требует дополнительной крышки;
• Способ монтажа: открытая установка - крепится болтами к стене или платформе;
• Защитное покрытие: необработанная - поверхность без порошкового напыления, не окрашивается дополнительно;
• Нормативный документ: ГОСТ 50030.1-2007 - соответствие требованиям к распределительным устройствам низкого напряжения.

Совместимость и монтаж

Комплект щитовой OptiBox G-87:102-SF111-IU-1-IP54/PMPN-26x26x4/OP совместим с любыми стандартными DIN-рейками (TS35/7,5 и TS35/15). Для монтажа используйте четыре крепёжных отверстия по углам корпуса. Поскольку глубина монтажа равна 0 мм, все устройства должны располагаться внутри корпуса без выхода за его контур. Не рекомендуется устанавливать оборудование с крупными радиаторами или внешними теплообменниками - они могут нарушить герметичность. Кабельные вводы необходимо выполнять через специально подготовленные отверстия - в комплекте они отсутствуют.

Безопасность и стандарты

Изделие соответствует ГОСТ 50030.1-2007 и имеет класс защиты II, что исключает необходимость подключения к PE-проводу. Высокий уровень ударопрочности IK10 обеспечивает безопасность при случайных механических воздействиях. Компоненты корпуса не поддерживают горение и не выделяют токсичных веществ при нагреве. Напряжение 220 В указывает на применение в однофазных сетях; для трёхфазных систем требуется проверка совместимости с установленным оборудованием.

Преимущества

• Пластиковая конструкция не подвержена коррозии - идеальна для сырых сред (цеха, теплицы, канализационные насосные станции);
• Высокая степень защиты IP54 снижает риск отказа из-за пыли и влаги;
• Ударопрочность IK10 повышает долговечность в местах с возможными столкновениями (например, возле погрузчиков);
• Отсутствие необходимости в заземлении упрощает монтаж и снижает затраты на проводку;
• Наличие замка и жесткой дверцы обеспечивает контроль доступа и безопасность обслуживания;
• Климатическое исполнение УХЛ1 позволяет использовать в холодных регионах России и стран СНГ.

Ограничения применения

• Не предназначено для установки в помещениях с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Недопустимо использование в взрывоопасных зонах - отсутствует взрывозащита Ex;
• Не подходит для монтажа оборудования с большой тепловой нагрузкой (>630 А) без принудительного охлаждения - корпус не рассеивает тепло эффективно;
• Отсутствие кабельных вводов требует самостоятельной доработки - нельзя просто подключить кабели без дополнительных элементов;
• Поверхность не окрашена - при использовании вне помещений возможна выцветание цвета под УФ-лучами;
• Глубина монтажа 0 мм ограничивает установку массивных модулей - все компоненты должны умещаться в плоском корпусе.

Примеры использования

• Щит управления насосной станцией в колодце - благодаря IP54 и УХЛ1 не боится сырости и зимних морозов;
• Распределительный щит на конвейере пищевого производства - легко моется, не ржавеет;
• Автоматический щит освещения во дворе предприятия - устойчив к пыли и случайным ударам;
• Контрольный шкаф системы вентиляции в подвале - компактный, не требует заземления, удобен для быстрого монтажа.

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в габаритах 301×306 мм - особенно внимательно к высоте выключателей и терморегуляторов;
• Для кабельных вводов используйте пластиковые или резиновые втулки с герметиком - это сохранит IP54;
• Если щит будет установлен на улице, добавьте капельник под крышкой - хотя она закрытого типа, вода может попадать через стыки;
• При работе в условиях минусовых температур - перед первым включением дайте корпусу адаптироваться к комнатной температуре, чтобы избежать конденсата;
• Артикул 144508 - это именно корпус. Все внутреннее оборудование (автоматы, рейки, клеммы) заказывается отдельно - не забудьте составить список комплектации.
